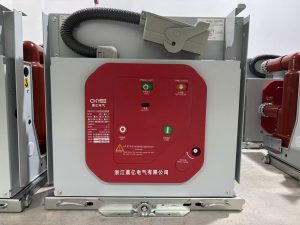

Управление и применение вакуумного выключателя VS1 на 10 кВ для внутренней установки
Вакуумный выключатель VS1 может управляться различными способами в зависимости от комплектации и требований автоматизации:
| Способ управления | Исполнительный механизм | Особенности |
|---|---|---|
| Ручное управление | Рычаг ручного завода пружины, кнопки “Вкл./Выкл.” на самом выключателе. | Используется при наладке, испытаниях или в аварийных ситуациях при отсутствии оперативного тока. |
| Электромагнитное управление | Электромагнит (соленоид) включает/отключает выключатель при подаче команды. | Простая схема, большой ток управления (требуется мощный источник). Устаревший вариант. |
| Пружинно-моторное управление (основное) | Электродвигатель взводит пружину, а включение/отключение производится электромагнитами по команде. | Наиболее распространённый тип. Не требует мощного источника тока для включения. Позволяет реализовать АПВ. |
| Дистанционное управление | Команда подаётся с пульта, щита управления или из SCADA через цепи управления. | Основной режим работы в нормальных условиях. |
| Автоматическое управление | Команда формируется устройствами РЗА (релейной защиты и автоматики). | Срабатывание при КЗ, перегрузках, а также реализация АПВ (автоматическое повторное включение) и АВР. |
Основное назначение выключателя VS1 — коммутация электрических цепей в нормальных и аварийных режимах, а также выполнение команд автоматики.
Опираясь на высокие технологии, компания Zhejiang Chenyi Electric Co., Ltd. специализируется на разработке систем распределения электроэнергии. Её коммутационная продукция стала оптимальным решением для распределительных систем подстанций различных типов пользователей как в городах, так и в сельской местности.
| Назначение | Конкретная роль в системе |
|---|---|
| Оперативные включения/отключения | Включение и отключение линий электропередачи, трансформаторов, двигателей и другого оборудования в нормальном режиме работы (под нагрузкой). |
| Защита от аварийных режимов | Автоматическое, максимально быстрое отключение тока короткого замыкания (КЗ) и недопустимых перегрузок для защиты оборудования и предотвращения развития аварии. |
| Автоматическое повторное включение (АПВ) | Выключатель способен выполнять циклы АПВ (однократное или двукратное) для восстановления питания после кратковременных КЗ (например, от удара молнии или наброса на провода ВЛ). |
| Автоматический ввод резерва (АВР) | Обеспечение питания потребителей от резервного источника при исчезновении напряжения на основном вводе. |
Основные области применения:
Вводные, секционные и линейные ячейки комплектных распределительных устройств (КРУ) на подстанциях 6-10 кВ.
Коммутация и защита электродвигателей на насосных станциях, компрессорных, вентиляционных установках.
Управление цепями трансформаторов на подстанциях промышленных предприятий и в городских распределительных сетях.
Итог: Вакуумный выключатель VS1 является основным исполнительным устройством в системе электроснабжения 10 кВ, обеспечивающим как ручное/дистанционное управление нагрузками, так и автоматическое аварийное отключение, что гарантирует надёжность и безопасность всей электрической сети.
