Наружный высоковольтный вакуумный автоматический выключатель переменного тока серии ZW32-12 (далее именуемый автоматический выключатель) представляет собой наружное распределительное оборудование номинальным напряжением 12КВ и трехфазным переменным током 50Гц. Он в основном используется для отключения и выключения тока нагрузки, тока перегрузки и тока короткого замыкания в электронных системах. Он подходит для защиты и контроля в электрораспределительных системах подстанций и промышленных и горнодобывающих предприятий, а также в местах, где часто работают сельские электрические сети. Он также может быть использован в качестве секционного переключателя для электросети.После установки контроллера он может реализовать автоматизацию распределительной сети.
| порядковый номер | Проект | единица | параметр |
| 1 | номинальное напряжение | кВ | 12 |
| 2 | номинальная частота | Гц | 50 |
| 3 | номинальный ток | А | 630 |
| 4 | Номинальный ток разрыва короткого замыкания | кА | 20 |
| 5 | Номинальный пиковый выдерживаемый ток (пик) | кА | 50 |
| 6 | Номинальный кратковременный выдерживающий ток | кА | 20 |
| 7 | Номинальный ток закрытия короткого замыкания (пик) | кА | 50 |
| 8 | механический срок службы | раз | 10000 |
| 9 | Номинальное количество отключений тока отключения короткого замыкания | раз | 30 |
| 10 | Выдерживаемое напряжение на промышленной частоте (1мин): одинаковое (влажное) (сухое), к земле/разрыву | кВ | 42/48 |
| 11 | Напряжение выдерживаемого импульса молнии (пиковое значение) одинаковое, к земле/разрыву | кВ | 75/85 |
| 12 | Выдерживаемое напряжение промышленной частоты вторичного контура 1 мин | кВ | 2 |

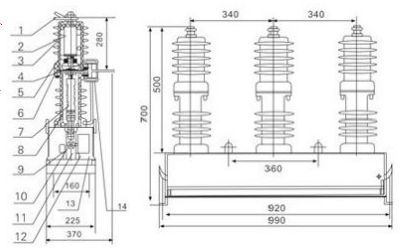

1. верхняя линия выхода
2. Камера дугогасения
3. Изоляционный цилиндр
4. Выходная линия
5. Проводящие зажимы
6. Мягкие соединения
7. Изоляционные тяги
8. Контактная пружина давления
9. Открывающая пружина
10. приводная соединительная плата
11. Выходной вал механизма
12. Рабочий механизм
13. Механизмная коробка
14. Трансформатор тока
