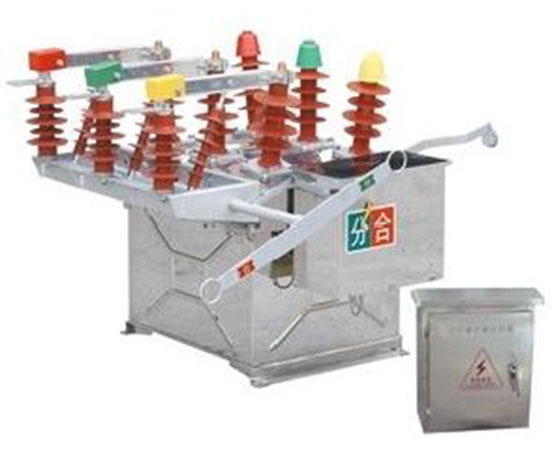

Наружный высоковольтный вакуумный автоматический переключатель серии CHZ□-12(M) подходит для трехфазных распределительных сетей переменного тока 50Гц и напряжением 10-12кВ. Это высоковольтное распределительное устройство с функцией управления и защиты, которое может автоматически отключать и включать линии переменного тока в соответствии с заданной последовательностью отключения и включения, а затем автоматически сбрасывать или блокировать. Повыключатель состоит из корпуса автоматического выключателя, трансформатора напряжения и контроллера повторного включения.
Основные технические параметры автоматического выключателя
| порядковый номер | Проект | единица | Значение данных | |||
| 1 | номинальное напряжение | кВ | 12 | |||
| 2 | номинальный ток | А | 630 | 1250 | ||
|
3 |
Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты (1мин) | сухое испытание | кВ | 42 | |
| испытание на | кВ | 30 | ||||
| Выдерживаемое напряжение молнии (пик) | кВ | 75 | ||||
| 4 | Номинальный ток разрыва короткого замыкания | кА | 16、20 | 20 | ||
| 5 | Номинальный ток закрытия короткого замыкания (пик) | кА | 40、50 | 50 | ||
| 6 | Номинальный пиковый выдерживаемый ток | кА | 40、50 | 50 | ||
| 7 | 4S кратковременный выдерживающий ток | кА | 16、20 | 20 | ||
| 8 | Номинальная последовательность работы | минуты-0,3S-комбинированные минуты-180S-комбинированные минуты | ||||
| 9 | Количество отключений номинального тока короткого замыкания | раз | 30 | |||
| 10 | механический срок службы | раз | 10000 | |||
Основные технические параметры контроллера
| порядковый номер | Проект | единица | Значение данных |
| 11 | Рабочее напряжение | кВ | 12 |
| 12 | Рабочая частота контроллера | Гц | 50 |
| 13 | энергопотребление контроллера | W | <10 |
| 14 | Диапазон настройки первичного тока защиты от перегрузки | А | 0 ~ 1500 регулируемый |
| 15 | Диапазон настройки первичного тока защиты быстрого отключения | А | 0 ~ 360 регулируемый |
| 16 | Диапазон настройки действия защиты от задержки | С | 0 ~ 180 регулируемый |
| порядковый номер | Проект | данные | Примечания |
| 17 | Количество повторных включений | 0 ~ 3 регулируемые | раз |
| 18 | дистанционное | 100 (безотказное расстояние пульта дистанционного управления) | метр |
| 19 | Защита от заземления малого тока | 0,05~30А | |
| 20 | Защита быстрого разрыва | 400~1000 | бесступенчатая регулировка |
| 21 | Защита от тока нулевой | Первичный боковой проход 0.5~50A | Ток (0.5~50А регулируемый) |
| 22 | Защита от сверхтока | 100 ~ 600А | бесступенчатая регулировка |
| 23 | Точность защиты | ±5% |
1. Габаритные размеры корпуса автоматического выключателя

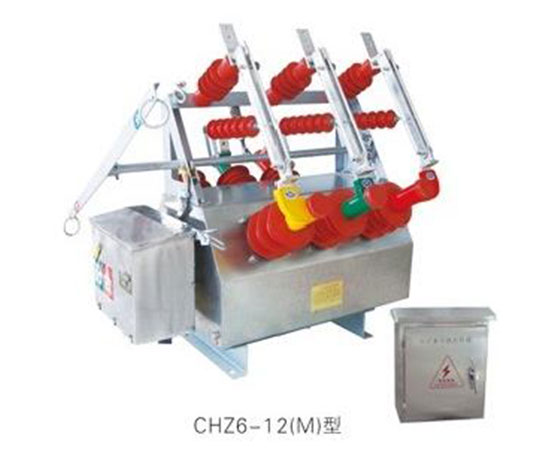

◆ Габаритные размеры корпуса наружного вакуумного автоматического повторного устройства высокого давления CHZ6-12(M) см. чертеж габаритов и монтажных размеров встроенного типа PT ZW6 в этом руководстве по выбору типа;
◆ Габаритные размеры корпуса наружного вакуумного автоматического повторного устройства высокого давления CHZ8-12(M) см. встроенный чертеж габаритов и монтажных размеров типа PT на странице ZW8 настоящего руководства по выбору типа; ◆ Габаритные размеры корпуса наружного вакуумного автоматического повторного устройства высокого давления CHZ32-12(M) см. чертеж габаритов и монтажных размеров внешнего типа PT ZW32 в настоящем руководстве по выбору типа.

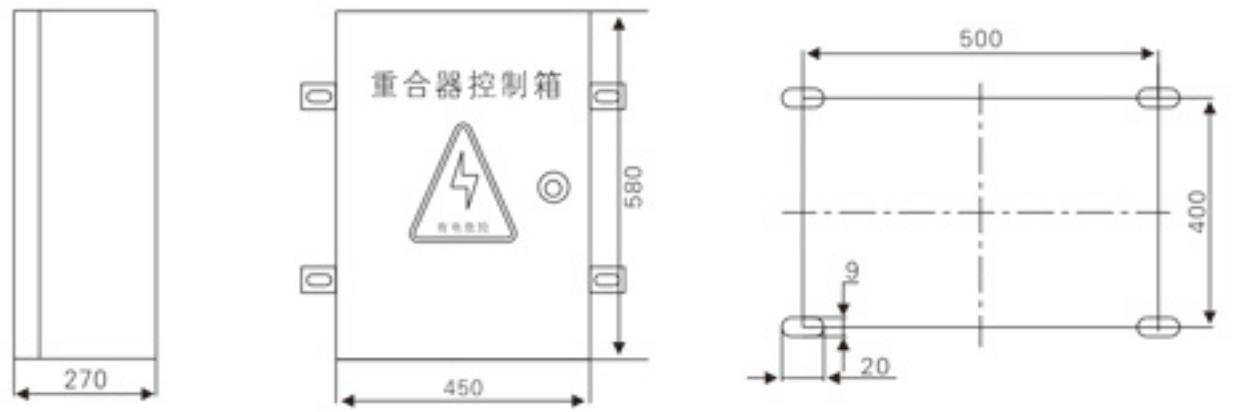

2. Чертеж внешнего вида и монтажных размеров контроллера совпадения
