Компрессорный выключатель нагрузки FKN12A-12D, комбинированный электроприбор компрессорного выключателя нагрузки-предохранитель серии FKRN12A-12D, подходит для управления и защиты трансформаторов, кабелей, воздушных линий и других электрооборудований в трехфазных распределительных системах напряжением 12 кВ и ниже.
1. Компрессорный выключатель нагрузки FKN12A-12D, комбинированный электроприбор компрессорного выключателя нагрузки-предохранитель серии FKRN12A-12D, подходит для управления и защиты трансформаторов, кабелей, воздушных линий и других электрооборудований в трехфазных распределительных системах напряжением 12 кВ и ниже; Особенно подходит для терминальных подстанций и коробчатых подстанций городских и сельских сетей. И подходит для управления и защиты кольцевой сети и блоков питания с двойным излучением.
2. Пневматический переключатель нагрузки серии FKN12 A-12D может включать и включать ток нагрузки и ток перегрузки.
3. Комбинированный электроприбор компрессорного пневматического переключателя нагрузки-предохранителя серии FKRN12A-12D может включать и включать ток нагрузки, ток перегрузки и ток короткого замыкания линии.
◆ Верхняя граница температуры окружающего воздуха: +40 ℃, нижняя граница -25 ℃;
◆ высота высоты не более 1000 м;
◆ среднесуточная относительная влажность не более 95%, среднемесячная не более 90%;
◆ интенсивность землетрясения не более 8 баллов;
◆ Места без пожара, взрыва, серьезного загрязнения, химической коррозии и сильной вибрации;
◆ Класс загрязнения: класс II.

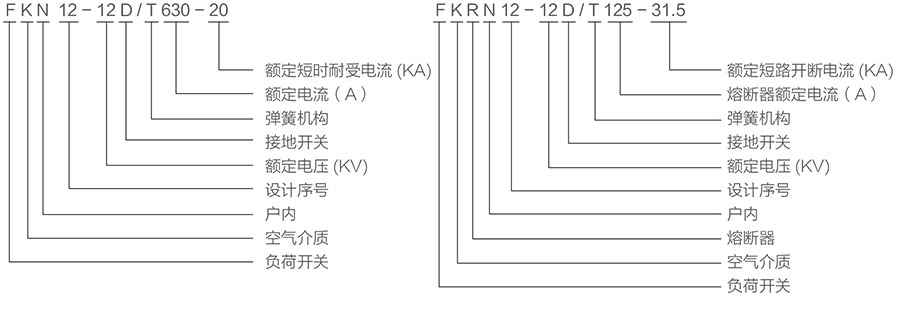

| порядковый номер | Проект | единица | ФКН12-12Д/Т630-20 | ФКРН12-12Д/Т125-31.5 | |||
| 1 | номинальное напряжение | КВ | 12 | 12 | |||
| 2 | номинальная частота | Гц | 50 | 50 | |||
| 3 | номинальный ток | А | 630 | 125 | |||
| 4 | Номинальный уровень изоляции | 1 мин Выдерживаемое напряжение на | на землю, на фазу |
КВ |
42 | 42 | |
| изоляционный разрыв | 48 | 48 | |||||
| Выдерживаемое напряжение импульса молнии (пик) | на землю, на фазу | 75 | 75 | ||||
| изоляционный разрыв | 85 | 85 | |||||
| 5 | Номинальный кратковременный выдерживающий ток | переключатель |
КА |
20 | |||
| заземляющий | 20 | ||||||
| 6 | Номинальная продолжительность короткого замыкания | переключатель |
С |
4 | |||
| заземляющий | 2 | ||||||
| 7 | Номинальный ток закрытия короткого замыкания (пик) | КА | 50 | ||||
| 8 | номинальный ток отключения | отключающий ток активной нагрузки |
А |
630 |   | ||
| ток отключения замкнутого контура | 630 | ||||||
| 5% отключающий ток активной нагрузки | 31.5 |   | |||||
| Ток зарядки кабеля | 10 | ||||||
| Емкость трансформатора без нагрузки | КВА | 1250 | |||||
| 9 | Номинальный ток разрыва короткого замыкания (токоограничительный предохранитель) | КА | 31.5 | ||||
| 10 | номинальный ток передачи | А |   | 1200 | |||
| 11 | механический срок службы | раз | 2000 | 2000 | |||
| 12 | Выходная энергия ударника | J |   | 1+0.5 | |||
