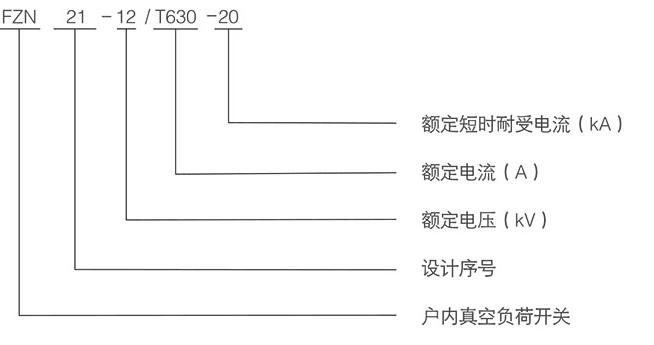

Высоковольтные вакуумные нагрузочные выключатели типов FZN21-12D/T630-20, FZN21-12DR/T125-31.5 и комбинированные приборы используются в трехфазных распределительных системах переменного тока 12 кВ и 50 Гц. Они обладают такими преимуществами, как компактная конструкция, небольшой размер, легкий вес, длительный срок службы, высокая способность отключения и отключения, безопасность и надежность.
◆ высота над морем ≤1000м;
◆ Температура окружающей среды -25℃~+40℃;
◆ Относительная влажность: среднесуточная величина не более 95%, среднемесячная величина не более 90%;
◆ помещения без проводящей пыли, агрессивных газов и водяных паров;
◆ помещения без пожаро- и взрывоопасных;
◆ Места, где нет сильной вибрации и наклон менее 3°.
| порядковый номер | Проект | единица | значительное число
ФЗН21 |
ФЗРН21 |
|
| 1 | номинальное напряжение | кВ | 12 | 12 | |
| 2 | номинальный ток | А | 630 | 125 | |
| 3 | Номинальный ток закрытия короткого замыкания | кА | 50 | 50 | |
| 4 | Номинальный ток разрыва короткого замыкания (комбинированный прибор) | кА | - | 31.5 | |
| 5 | Номинальный ток отключения активной нагрузки | А | 630 | 630 | |
| 6 | 4S термостабилизированный ток | кА | 20 | один | |
| 7 | динамический устойчивый ток | кА | 50 | - | |
| 8 | 1 мин Выдерживаемое напряжение на | кА | 42 (перелом 48) | 42 (перелом 48) | |
| 9 | напряжение выдерживаемого импульса | кА | 75 (перелом 85) | 75 (перелом 85) | |
| 10 | механический срок службы | раз | 10000 | 10000 | |
| 11 | Номинальный ток передачи (комбинированный прибор) | А | один | 3150 | |
| 12 | Рабочее напряжение питания | В | переменный и постоянный ток 110, 220 | переменный и постоянный ток 110, 220 | |
Выключатель нагрузки типа FZN21-12 и комбинированный электроприбор в основном состоят из рамы, разъединителя (или предохранителя в качестве разъединителя), вакуумного дугового прерывателя, заземляющего выключателя, рабочего механизма и т.д.
Этот продукт имеет компактную конструкцию, небольшой размер, длительный срок службы, высокую способность закрывать и отключать, а также простую эксплуатацию и обслуживание. Вакуумный выключатель оснащен электрическим механизмом управления и пружиной накопления энергии для быстрой операции закрытия и открытия. Разъединитель, вакуумный выключатель и заземляющий выключатель блокируются друг с другом для предотвращения неправильной работы.

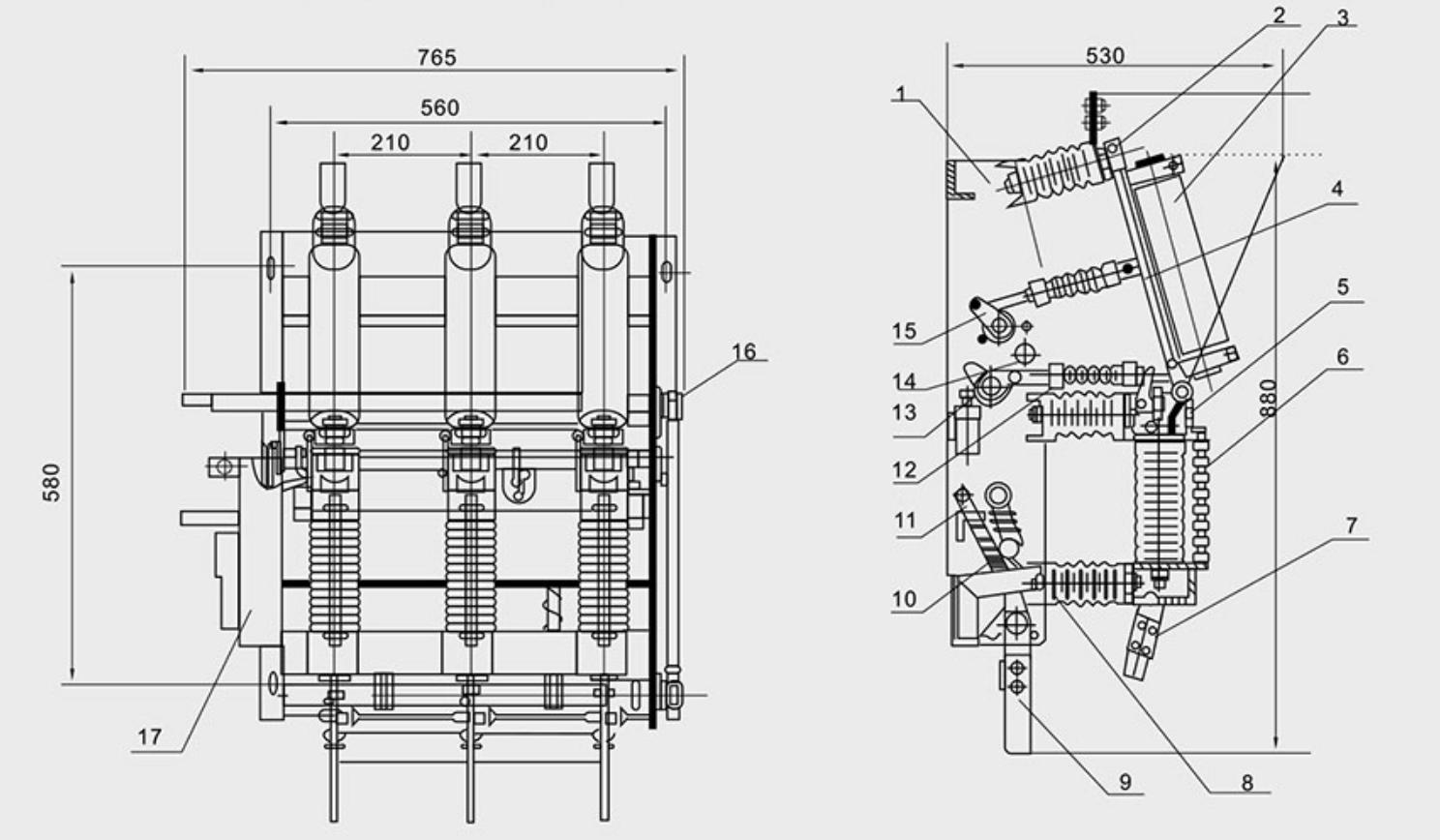

1. Рамка
2. Изолирующий нож
3. предохранитель
4. изоляционная тяга
5. верхняя опора
6. дуговая камера
7. статический контакт заземляющего ножа
8. изолятор
9. Заземляющий нож
10. пружина заземления
11. пружина отключения
12. изолирующая тяга
13. шпиндель
14. Механизм разъема
15. Платная ось
16. Рычаг связи
17. переключатель нагрузки рабочего механизма без предохранителя (пункт 3) и механизма отключения (пункт 14)
Внутренний высоковольтный переключатель нагрузки и предохранитель типа FN7-10 представляет собой новый газовый внутренний высоковольтный переключатель нагрузки, подходит для отключения тока нагрузки и отключения тока короткого замыкания в трехфазной электрической системе переменного тока переменного тока 50Гц и номинального напряжения 12кВ.
Он также может гибко предустановить многофункциональную сигнализацию перегрузки и автоматическое отключение питания, сигнализацию потери фазы, запись и автоматическое считывание показаний счетчиков.
Внутренний высоковольтный заземляющий выключатель JN15-24 является заземляющим выключателем, разработанным нашей компанией.
Терминальное устройство автоматизации распределительной сети серии DTU является конечным продуктом защиты и мониторинга, разработанным для многолинейных мест сбора, таких как кольцевые сетевые шкафы, небольшие открывающие и закрывающие станции и т.д.
Имеет функцию обнаружения неисправностей, функцию защиты и управления и функцию связи, все они устанавливаются в точке разделения ответственности воздушной линии 10кВ, могут осуществлять автоматическое удаление, однофазное заземление и автоматическую изоляцию неисправностей короткого замыкания, является идеальным продуктом для реконструкции распределительной линии и автоматизации строительства распределительной сети.
Наружный высоковольтный вакуумный выключатель переменного тока типа ZW10(27)-12 является трехфазным наружным высоковольтным распределительным устройством переменного тока.

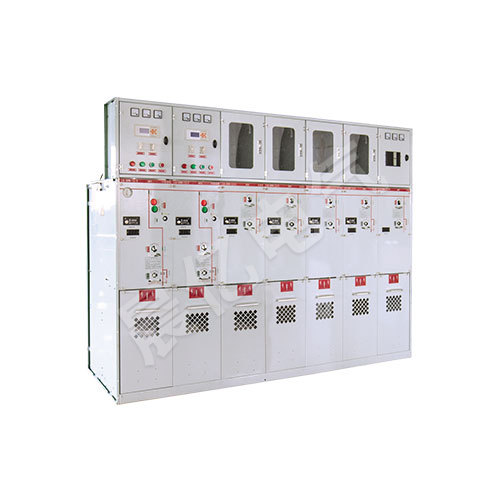

Кольцевая коробка для защиты окружающей среды газа вторичного и вторичного интегрированного является интеллектуальным комплектным оборудованием, введенным в ответ на требования нового стандарта государственной электросети « Технический стандарт первичного и вторичного комплектного оборудования для распределения электромагнитного напряжения, трансформатора тока, модуля учета электрической энергии, высокоскоростной переходной волны неисправности и т.д.

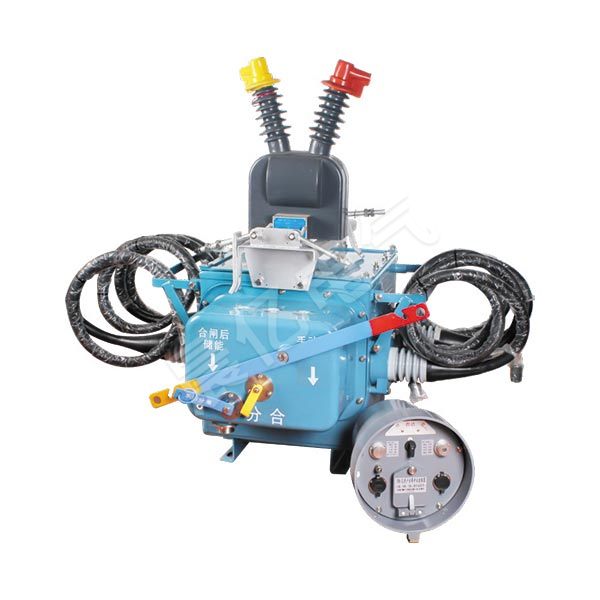

Интеллектуальный наружный высоковольтный вакуумный автоматический выключатель ZW8-12F(G) (далее именуемый интеллектуальным автоматическим выключателем) используется в трехфазной энергосистеме переменного тока 50Гц и напряжением 10-12КВ для отключения и отключения тока нагрузки.

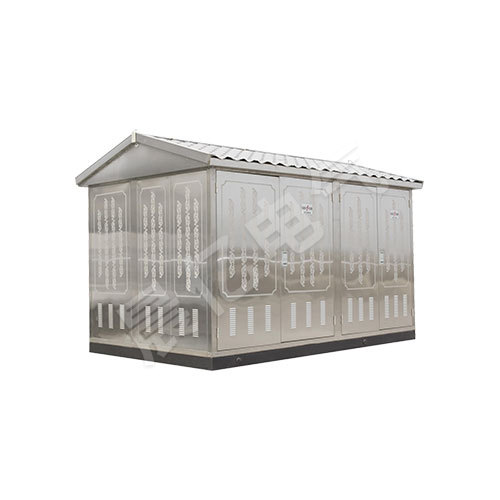

Предустановленная коробчатая подстанция американского типа серии YB27-12 подходит для электроснабжения кольцевой сети 10 кВ, двойного источника питания или терминальной системы электроснабжения в качестве трансформатора, измерения, компенсационного контроля и устройства защиты.
