FN3-10 Высоковольтные электроприборы, относящиеся к внутренним установкам с включением нагрузки. Он подходит для сетей переменного тока 50 Гц, 6 кВ или 12 кВ. Он используется для отключения и закрытия нагрузок и токов перегрузки. Он также может использоваться в качестве переключателя для отключения и закрытия длинных линий без нагрузки, трансформаторов и конденсаторов без нагрузки. Переключатель нагрузки (FN3-10) с предохранителем типа RN3 может отключить короткое замыкание и использоваться в качестве защитного переключателя.
◆ не более 1000 м над уровнем моря;
◆ Температура окружающего воздуха не выше +40℃: и не ниже -10℃
◆ Внутренние помещения с относительной влажностью воздуха не более 90% (при температуре +25℃)
◆ в окружающей среде проводящей пыли;
◆ предметы коррозионных газов, которые разрушают металлы и изоляцию;
◆ Места сильных вибраций и ударов;
◆ В опасной среде горения и взрыва.
| Тип | Номинальное напряжение (кВ) | Максимальное рабочее напряжение (кВ) | Номинальный ток (A) | Динамический устойчивый ток (кА) | Термостабилизированный ток (кА/С) |
| FN3-12 | 12 | 12 | 400 | 25 | 10/2 |
| Тип
FN3-3 |
Номинальное напряжение (кВ)
3 |
номинальный ток
(А) 10~50 |
Максимальный ток отключения (эффективное значение) (кА)
40 |
Максимальная пропускная способность
(ква) 200 |
при отключении предельного короткого замыкания электрический
Максимальный пик потока (кА) 24.5 |
| 75~100 | 24.5 | ||||
| 200 | 35 | ||||
| FN3-6 | 6 | 10~50 | 20 | 200 | 14 |
| 75
100 |
14
19 |
||||
| 200 | 25 | ||||
| FN3-10 | 12 | 10~50 | 12 | 200 | 8.6 |
| 75
100~500 |
8.6 15.5 |

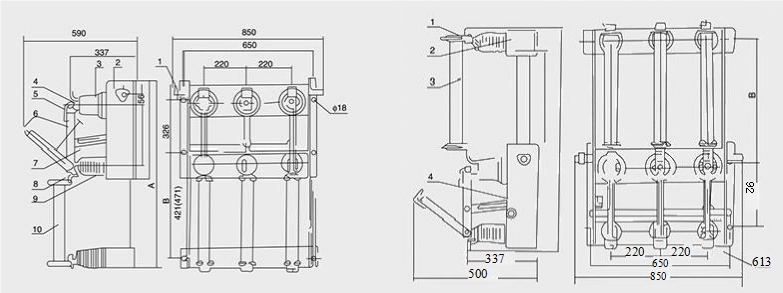

| 1. Рука поворота | 2. Рамки | 3. Верхний изолятор |
| 4. Главный статический контакт | 5. Дугоподвижные контакты | 6. Гильотин |
| 7. Изолированная тяга | 8. Нижнее контактное седло | 9. Нижний изолятор |
| 10. Предохранители |
| 1. розетка |
| 2. каркас |
| 3. предохранительная труба |
| 4. Корпус переключателя нагрузки |

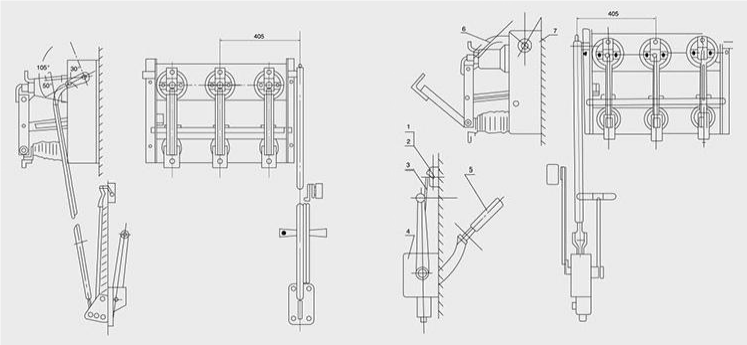

| 1. Вспомогательный переключатель | 2. шатун | 3. Винт с двумя головками М6 (заказчик предоставляет) | 4. Рабочий механизм типа CS3-T |
| 5.3/4 Сварная стальная труба (у заказчика) | 6. Изогнутый рычаг | 7. Внутренний переключатель нагрузки типа FN3-12 |
Стационарное распределительное устройство коробчатого типа HXGN17-12 в металлическом корпусе (называемое главным кольцевым блоком) имеет номинальное напряжение 12 кВ. Высоковольтное электрооборудование переменного тока номинальной частотой 50Гц применяется в основном в электрических сетях трехфазного переменного тока, оконечных распределительных сетях и промышленном электрооборудовании для приема и распределения электрической энергии.
Внутренний высоковольтный выключатель нагрузки и комбинированный предохранитель типа FN5-10 (далее именуемый выключателем нагрузки) подходит для отключения тока нагрузки и отключения тока короткого замыкания в распределительной сети переменного тока 50Гц и 12кВ.
Внутренний высоковольтный заземляющий выключатель типа JN22-40.5/31.5 (далее именуемый заземляющий выключатель) является новым продуктом, разработанным компанией.
Обмотка высокого напряжения используется эмалированной медной проволокой, обмотка низкого напряжения обмотана медной фольгой. Высоковольтная обмотка заполнена стекловолокном войлоком. В вакууме она отливается импортной эпоксидной смолой без наполнителя.
Внутренний высоковольтный переключатель нагрузки и предохранитель типа FN7-10 представляет собой новый газовый внутренний высоковольтный переключатель нагрузки, подходит для отключения тока нагрузки и отключения тока короткого замыкания в трехфазной электрической системе переменного тока переменного тока 50Гц и номинального напряжения 12кВ.
Внутренний высоковольтный заземляющий выключатель типа JN22B-40.5 (далее именуемый заземляющий выключатель) является новым продуктом, разработанным компанией.
Энергосберегающий и экологически чистый полностью изолированный кольцевой сетевой шкаф HBN-12 полностью внедряет стандартное производственное оборудование и технологию производства, реализует локальное производство, значительно снижает себестоимость производства и сокращает цикл поставки, после запуска он был хорошо принят пользователями.
Экологически чистая комбинированная подстанция YBW-35 представляет собой комплектный продукт, который объединяет распределительное устройство напряжения, трансформатор и низковольтное распределительное оборудование в одно целое.
Эта станция открытия и закрытия не требует гражданского строительства и занимает небольшую площадь. Конфигурация очень гибкая. Режим электроснабжения более надежен. Время строительства и монтажа и наладки значительно сокращается, а общая стоимость снижается.
Металлическое закрытое кольцевое распределительное устройство переменного тока типа XGN15-12 (SF6) (далее именуемое кольцевое распределительное устройство) является высоковольтным электрооборудованием, успешно разработанным и разработанным нами в соответствии с требованиями реконструкции сельских и городских сетей в Китае.
Наружный высоковольтный вакуумный выключатель типа zW8-12(G), трехфазный переменный ток Наружное высоковольтное распределительное устройство 50Гц. Он состоит из рабочей, проводящей цепи, изоляционной системы, уплотнение и корпуса, а общая конструкция представляет собой трехфазный общий коробочный тип.
Наружный высоковольтный изолированный вакуумный переключатель нагрузки типа FZW32-40.5/1250-25 (далее именуемый переключатель нагрузки), разработанный нашей компанией и произведенный нашей компанией, прошел строгие типовые испытания и длительную экспериментальную эксплуатацию, все технические показатели соответствуют стандартам GB3804 и IEC.
Оно особенно подходит для установки в сборные подстанции для управления и защиты энергосистем. Этот продукт представляет собой выключатель нагрузки с гексафторидом серы FLN36-12D или комбинированный выключатель нагрузки с предохранителем FLRN36-12D с изолирующей оболочкой внутри.
GCC является собранным низковольтным распределительным устройством, прошедшим комплексные испытания типа и сертифицированным CCC.
Внутренний высоковольтный заземляющий переключатель JN15-12 является продуктом, который достиг внутреннего уровня.
