Внутренний высоковольтный выключатель нагрузки и комбинированный предохранитель типа FN5-10 (далее именуемый выключателем нагрузки) подходит для отключения тока нагрузки и отключения тока короткого замыкания в распределительной сети переменного тока 50Гц и 12кВ.
Внутренний высоковольтный выключатель нагрузки и комбинированный предохранитель типа FN5-10 (далее именуемый выключателем нагрузки) подходит для отключения тока нагрузки и отключения тока короткого замыкания в распределительной сети переменного тока 50Гц и 12кВ. Переключатель нагрузки с предохранителем может отключить ток короткого замыкания и использоваться в качестве защитного переключателя.
Переключатель нагрузки может быть оснащен механизмом управления мобильным телефоном CS6-1, ручным механизмом управления портом CS или электрическим механизмом управления портом CJ, предназначенным для этого продукта.
◆ высота над уровнем моря не более 1000м;
◆ Температура окружающего воздуха: верхний предел +40℃, нижний предел -25℃ (электрический механизм не ниже -5℃);
◆ Относительная влажность: среднесуточное значение не более 95%, среднемесячное значение не более 90% (+25℃);
◆ Окружающий воздух не должен быть загрязнен агрессивными или горючими газами, водяным паром и другими явными загрязнениями;
◆ Отсутствие регулярных сильных вибраций.
| Наименование | единица | данные | ||
| номинальное напряжение | кВ | 12 | ||
| номинальная частота | Гц | 50 | ||
| номинальный ток | А | 400 | 630 | |
| Номинальный кратковременный выдерживающий ток (термостабильный ток) | кВ | 12,5 (4с) | 20 (2с) | |
| Номинальный пиковый выдерживаемый ток (динамический устойчивый ток) | кА | 31.5 | 50 | |
| Номинальный ток отключения замкнутого контура | А | 400 | 630 | |
| Номинальный ток отключения активной нагрузки | А | 400 | 630 | |
| 5% номинального тока отключения активной нагрузки | А | 20 | 31.5 | |
| Номинальный ток отключения зарядки кабеля | А | 10 | ||
| Номинальная мощность трансформатора без нагрузки | 1250 | |||
| Номинальный ток закрытия короткого замыкания | кА | 31.5 | 50 | |
| Количество отключений тока нагрузки | раз | 20 (100% нагрузки) 35 (60% нагрузки) 75 (30% нагрузки) 80 (5% нагрузки) | ||
| Выдерживаемое напряжение на 1мин промышленной частоты (эффективное значение) | кВ | Земля и фазы 42 | ||
| Выдерживаемое напряжение промышленной частоты (между изоляционными разрывами) | кВ | 48 | ||
| Выдерживаемое напряжение импульса молнии (пик) | кВ | к земле и между фазами 75, изоляционный разрыв 85 | ||
| рабочий крутящий момент включения и включения | Н.м (Н) | 90(180) 100(200) | ||

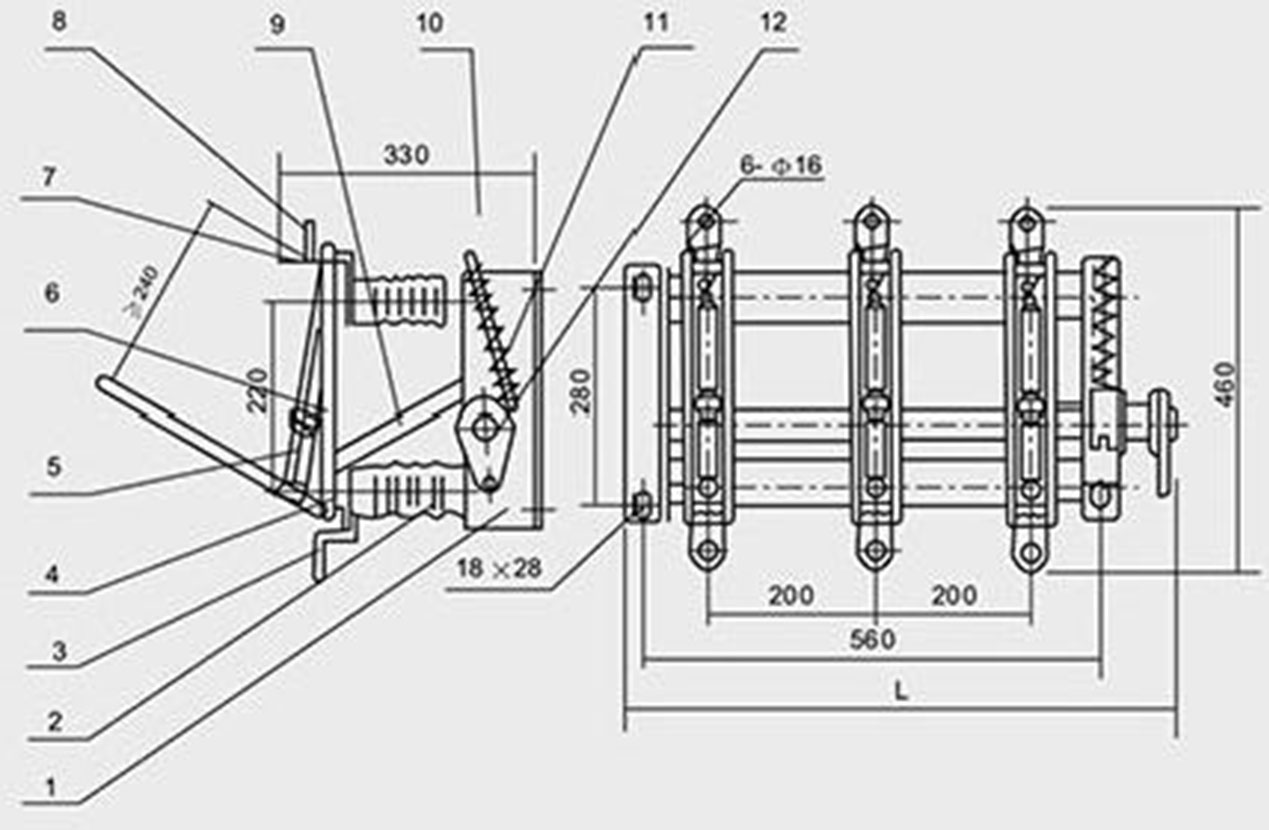

1-нижняя рама
2-Изолятор стойки
3-клеммный блок опоры
4-контактный нож
5-Трубка дугогасения
6-Торсионная пружина и вал запирания торсионной пружины
7-Направляющий лист
8-Клеммная плата контактного седла
9-тяга 10-вал поворота
11-Механизм накопления энергии пружины
12-Операционный диск
