Высоковольтный вакуумный выключатель нагрузки переменного тока FZN40-12 (далее именуемый выключателем нагрузки серии FZN) является вакуумным выключателем нагрузки для защиты от перегрузки и разрыва на линии 12KV с применением принципа вакуумного дугового отключения.
Высоковольтный вакуумный выключатель нагрузки переменного тока FZN40-12 (далее именуемый выключателем нагрузки серии FZN) является вакуумным выключателем нагрузки для защиты от перегрузки и разрыва на линии 12KV с применением принципа вакуумного дугового отключения. Из-за повышения осведомленности пользователей по всему миру продукты, вызывающие загрязнение окружающей среды, постепенно устраняются, выключатель нагрузки серии FZN является заменой выключателя гексафторида серы.
Основные электротехнические параметры
| Название параметра | единица | ФЗН40-12
(D)/T630 |
ФЗН40-12
(D)/T200 |
|
| номинальное напряжение | КВ | 12 | 12 | |
| номинальная частота | Гц | 50 | 50 | |
| номинальный ток | А | 630 | 200 | |
| номинальный ток отключения | ток активной нагрузки | А | 630 | 630 |
| ток замкнутого контура | А | 630 | 630 | |
| трансформатор без нагрузки | КВА | 2500 | 2500 | |
| Ток зарядки кабеля | А | 10 | 10 | |
| номинальный преобразованный ток | А | 3150 | ||
| Номинальный кратковременный выдерживающий ток (4 с) | КА | 20 | ||
| Номинальный пиковый выдерживаемый ток | КА | 50 | ||
| Номинальный ток разрыва короткого замыкания | КА | 31.5 | ||
| Номинальный ток закрытия короткого замыкания | КА | 50 | ||
| 1 мин выдерживаемое напряжение на частоте | КВ | 42 | 42 | |
| Выдерживаемое напряжение импульса молнии (пик) | КВ | 75 | 75 | |
Основные параметры механических характеристик
| Название параметра | единица | значительное число | Примечания |
| Расстояние открытия контактов вакуумного прерывателя | мм | 9±1 | |
| Контактный ход контакта вакуумного прерывателя | мм | 30±1 | ход сжатия контактной пружины |
| расстояние открытия изоляционного разлома | мм | ≥150 | |
| межфазное расстояние между центрами | мм | 210±3 | |
| Различие периодов трехфазного включения вакуумного прерывателя | мс | <3 | |
| Допустимое время отскока закрытия контакта вакуумного прерывателя | мс | ≤3 | |
| Средняя скорость закрытия вакуумного прерывателя | м/с | 0.6±0.2 | |
| Средняя скорость открытия вакуумного прерывателя | м/с | 1±0.2 | |
| Сопротивление проводящего контура каждой фазы | uQ | ≤300 | |
| Максимальный рабочий крутящий момент, необходимый для ручной работы | Н.м | 200 | |
| механический срок службы | раз | 10000 |

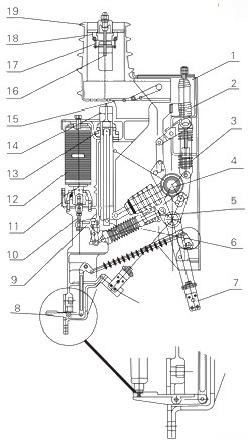

1. Металлический каркас
2. Открывающая пружина
3. Пружина замыкания
4. главный рычаг
5. прижимная пружина
6. Изоляционные тяги
7. Заземленный выключатель
8. Разъемные узлы
9. поворотный рычаг
10. соединительный стержень
11. Нижняя контактная база
12. Вакуумный прерыватель
13. Контактные пальцы
14. светопроводящий фонарь
15. Металлический изолирующий клапан
16. направляющий стержень
17. контактный палец
18. статическое контактное сиденье
19. изолированный монолитный подшипник
