Выключатель нагрузки FZRN25A-12D имеет монолитную рамную сборную конструкцию, движущиеся и статические контакты в контуре каждой фазы закрыты в вакуумной трубке для образования вакуумного прерывателя, он и соответствующие проводники устанавливаются на монолитной изоляционной опоре.
1. Выключатель нагрузки FZRN25A-12D имеет монолитную рамную сборную конструкцию, движущиеся и статические контакты в контуре каждой фазы закрыты в вакуумной трубке для образования вакуумного прерывателя, он и соответствующие проводники устанавливаются на монолитной изоляционной опоре.
2. Верхний конец вакуумного прерывателя соединяется с верхним и нижним разъединителями прямого действия, расположенными в задней части, в проводящую цепь через проводящее тело.
3. Динамические и статические контакты и проводники разъединителя также устанавливаются в полузамкнутых изоляционных опоре с интегрированной верхней и нижней частью, вся органическая изоляционная опора замкнута на металлическую раму, рабочий механизм накопления энергии пружины эффективно сочетает в себе характеристики аналогичных продуктов страны и устанавливается на боковой стороне металлической рамы, что значительно увеличивает срок службы рабочего механизма пружины.
4. Если на нижнем конце проводника вакуумного прерывателя установлено съемное предохранительное устройство и предохранитель и его разъемное устройство для формирования комбинированного электроприбора переключатель нагрузки-предохранитель.
5. на металлическом каркасе оснащен заземляющим рычагом ножа и механизмом работы пружины и блокировкой.
6. Между динамическими и статическими контактами разъединителя имеется высокотемпературная, огнестойкая и прозрачная крышка из плексигласа, которая эффективно обеспечивает личную безопасность.
7. Заземить статический контакт на нижней части выключателя нагрузки, чтобы сформировать выключатель нагрузки с выключателем заземления и комбинированный электроприбор с выключателем заземления.
◆ Верхняя граница температуры окружающего воздуха: +40 ℃, нижняя граница -25 ℃;
◆ высота высоты не более 1000 м;
◆ среднесуточная относительная влажность не более 95%, среднемесячная не более 90%;
◆ интенсивность землетрясения не более 8 баллов;
◆ Места без пожара, взрыва, серьезного загрязнения, химической коррозии и сильной вибрации;
◆ Класс загрязнения: класс II.

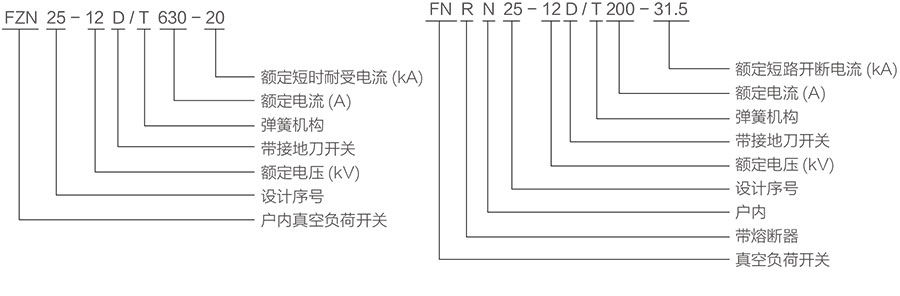

| Название параметра | единица | FZN25-12D/T630-20 | ФЗРН25-1 2Д/Т200-31.5 | |
| номинальное напряжение | КВ | 12 | 12 | |
| номинальная частота | Гц | 50 | 50 | |
| номинальный ток | А | 630 | 200 | |
|
номинальный ток отключения
номинальный ток передачи |
ток активной нагрузки | А | 630 | - |
| ток замкнутого контура | А | 630 | один | |
| трансформатор без нагрузки | КВА | 1600 | 1600 | |
| электрический зарядный ток | А | 10 | ||
| А | - | 3150 | ||
| Номинальный кратковременный выдерживающий ток (4 с) | КА | 20 | ||
| Номинальный пиковый выдерживаемый ток | КА | 50 | ||
| Номинальный ток разрыва короткого замыкания | КА | 3.15 (по умолчанию) | ||
| Номинальный ток закрытия короткого замыкания | КА | 50 | - | |
| Номинальное кратковременное (1мин) выдерживаемое напряжение на промышленной частоте, фазы между фазами и к земле/разрыв | КВ | 40/48 | 42/48 | |
| Номинальное напряжение выдерживаемого импульса молнии (пиковое значение), между фазами и к земле/разрыву | КВ | 75/85 | 75/85 | |
Примечание: 1) Номинальная продолжительность короткого замыкания заземляющего выключателя составляет 2 с
Основные параметры механических характеристик
| Название параметра | единица | значительное число | Примечания |
| расстояние открытия вакуумного прерывателя | мм | 6+9 | |
| Контактный ход контакта вакуумного прерывателя | мм | 2+9 | Ход сжатия пружины бокового контакта |
| расстояние открытия изоляционного разлома | мм | ≥130 | |
| межфазное расстояние между центрами | мм | 210+1 | |
| Различие периодов трехфазного включения вакуумного прерывателя | мс | ≤3 | |
| Допустимое время отскока закрытия контакта вакуумного прерывателя | мс | ≤3 | |
| Средняя скорость закрытия вакуумного прерывателя | м/с | 0.6+0.2 | |
| Средняя скорость открытия вакуумного прерывателя | м/с | 0.9+0.2 | |
| Сопротивление проводящего контура всех ступеней | μΩ | ≤300 | |
| Максимальный рабочий крутящий момент, необходимый для ручной работы | Нм | ≤160 | |
| механический срок службы | раз | 10000 |
