Наружный разграничительный вакуумный переключатель нагрузки серии FZW28-12 (VSP5) подходит для включения и закрытия тока нагрузки и закрытия тока короткого замыкания в наружной трехфазной распределительной системе переменного тока с номинальным напряжением 12 кВ и номинальной частотой 50 Гц.
Наружный разграничительный вакуумный переключатель нагрузки серии FZW28-12 (VSP5) подходит для включения и закрытия тока нагрузки и закрытия тока короткого замыкания в наружной трехфазной распределительной системе переменного тока с номинальным напряжением 12 кВ и номинальной частотой 50 Гц.
Наружный разграничительный вакуумный переключатель нагрузки серии FZW28-12 (VSP5) подходит для подстанций, промышленных и горнодобывающих предприятий, городских и сельских сетей в качестве защиты и управления, а также для автоматизированных распределительных сетей городских и сельских сетей и частых рабочих мест.
Наружные разграничительные вакуумные нагрузочные переключатели серии FZW28-12 (VSP5) используются для эксплуатационных и управляющих переключателей в распределительных системах воздушных линий и имеют различные типы. Он обладает выдающимися преимуществами, такими как отсутствие масла, простой механизм, надежная производительность и отсутствие технического обслуживания, и широко используется до сих пор. Этот продукт сочетается с детектором неисправностей типа FDR или терминальным устройством дистанционного управления RTU и другим оборудованием для формирования очень простой системы автоматизации распределения электроэнергии, которая может реализовать автоматическое определение местоположения неисправностей воздушных линий и автоматическую изоляцию участков неисправностей. Чтобы обновить существующее распределительное распределительное устройство в Китае, необходимо реализовать необходимость преобразования распределительного оборудования, характеризующегося безмасляным и автоматизированным.
◆ Температура: -25℃-+70℃;
◆ Высота над уровнем моря: 2000м;
◆ Скорость ветра ≤35 м/с, относительная влажность ≤95%;
◆ Сейсмическая интенсивность: сейсмическая степень 8 градусов;
◆ Горизонтальное ускорение грунта 1/4g, вертикальное ускорение грунта 1/8g, коэффициент безопасности 1,7;
◆ Класс загрязнения: класс III,
◆ Максимальная толщина обледенения: 10мм.
◆ Способ заземления нейтральной точки системы: нейтральная точка не заземлена/дугоподавляющая катушка заземлена/система заземления малого сопротивления.
Автоматическая блокировка межфазного короткого замыкания: при возникновении той же неисправности короткого замыкания на ветке потребителя, разграничительный выключатель открывается и блокируется немедленно после отключения защиты автоматического выключателя или повторного включателя подстанции, после повторного включения подстанции другие ветки на фидере быстро восстанавливают электроснабжение;
Быстрое определение места неисправности: после того, как авария на ответвительной линии потребителя вызвала защитное действие демаркационного выключателя, ответственный потребитель отключает электроэнергию, он по собственной инициативе сообщает информацию об аварии, электроэнергетическая компания может выяснить причину аварии через карманный компьютер или модуль связи на месте;
Автоматическое устранение однофазного замыкания на землю: при возникновении однофазного замыкания на землю на ответвлении пользователя автоматически.
| Наименование
номинальное напряжение |
Единица кВ | Данные 12 | |
| номинальная частота | Гц | 50 | |
| Выдерживаемое напряжение молнии
Номинальный уровень изоляции 1мин сухое испытание испытание на влажное давление на промышленной частоте номинальный ток |
кВ | 75/85 (перелом) | |
| кВ | 42/48 (переломы) 34 | ||
| А | 630 | ||
| Номинальный кратковременный выдерживающий ток и продолжительность | кА/2с | 16 | |
| Номинальный пиковый выдерживаемый ток | кА | 40 | |
| Номинальный ток закрытия короткого замыкания | кА | 40 | |
| Механический срок службы Вес нетто | раз кг | 10000
210 |
|

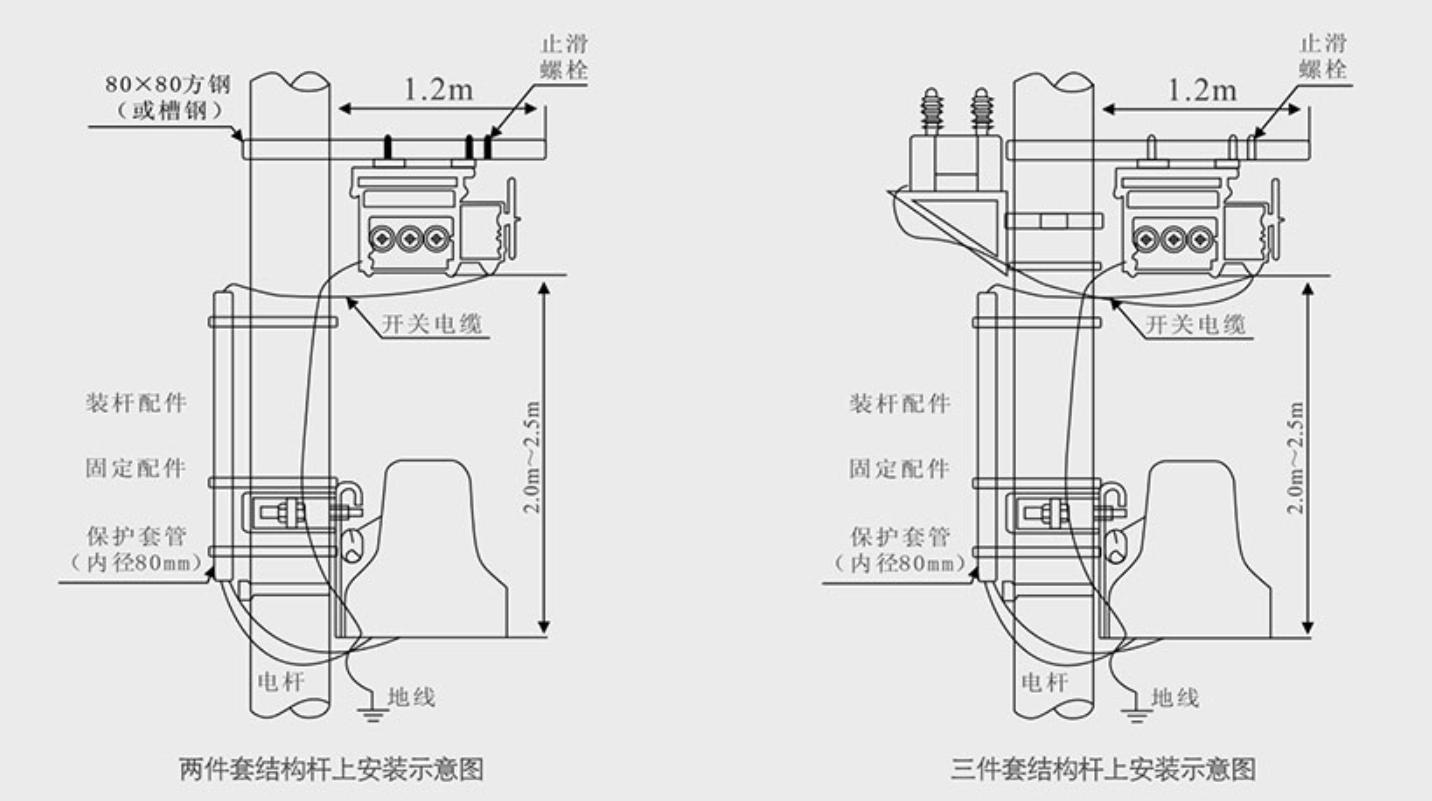

① Схема установки устройства управления открытым демаркационным вакуумным переключателем нагрузки серии FZW28-12
② Схема монтажа корпуса выключателя наружного разграничительного вакуумного выключателя нагрузки серии FZW28-12
③ Схема установки сторожевой собаки наружного демаркационного вакуумного переключателя нагрузки серии FZW28-12
