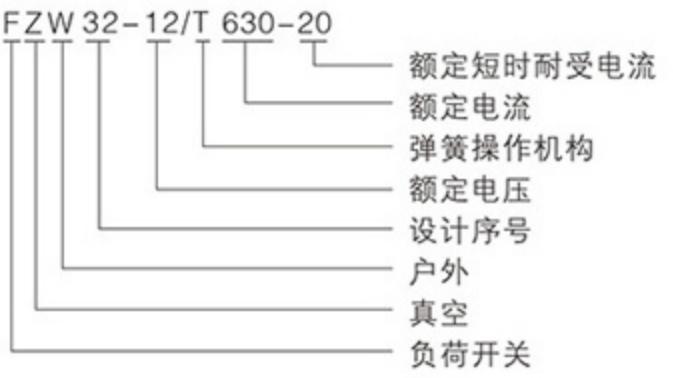

Наружный высоковольтный изолированный вакуумный переключатель нагрузки типа FZW32-12/T630-20 является высоковольтным электрическим продуктом нового поколения, который был совместно разработан нашей компанией и Сианьским научно-исследовательским институтом высоковольтных электроприборов.
Наружный высоковольтный изолированный вакуумный переключатель нагрузки типа FZW32-12/T630-20 является высоковольтным электрическим продуктом нового поколения, который был совместно разработан нашей компанией и Сианьским научно-исследовательским институтом высоковольтных электроприборов. После строгого типового испытания и длительной пробной эксплуатации все технические показатели соответствуют стандартам GB3804 и IEC. Он подходит для электроснабжения сетей с номинальным напряжением 12кВ, номинальным током 630А и трехфазным переменным током 50Гц.
◆ Верхняя граница температуры окружающего воздуха: +40 ℃, нижняя граница -25 ℃;
◆ высота высоты не более 1000 м;
◆ среднесуточная относительная влажность не более 95%, среднемесячная не более 90%;
◆ интенсивность землетрясения не более 8 баллов;
◆ Места без пожара, взрыва, серьезного загрязнения, химической коррозии и сильной вибрации;
◆ Класс загрязнения: класс II.
| порядковый номер | Проект | единица | параметр | |
| 1 | номинальное напряжение | КВ | 12 | |
| 2 | номинальная частота | Гц | 50 | |
| 3 | номинальный ток | А | 630 | |
| 4 | Номинальный ток отключения активной нагрузки | А | 630 | |
| 5 | Номинальный ток отключения замкнутого контура | А | 630 | |
| 6 | 5% номинального тока отключения активной нагрузки | А | 31.5 | |
| 7 | Номинальный ток отключения зарядки кабеля | А | 10 | |
| 8 | Номинальная пропускная способность трансформатора без нагрузки | 1600 | ||
| 9 | Номинальный ток разрывного конденсатора | А | 100 | |
| 10 | 1 мин. Выдерживаемое напряжение на промышленной частоте: вакуумный разрыв, межфазный, относительный разрыв земли/изоляции | КВ | 42/48 | |
| 11 | Выдерживаемое напряжение молниеносного импульса: межфазное, относительное к земле/изолирующий разрыв | КВ | ||
| 12 | Номинальный кратковременный выдерживающий ток (термостабильный) | КА | 20 | |
| 13 | Номинальная продолжительность короткого замыкания | С | 4 | |
| 14 | Номинальный пиковый выдерживающий ток (динамическая устойчивость) | КА | 50 | |
| 15 | Номинальный ток закрытия короткого замыкания | КА | 50 | |
| 16 | механический срок службы | раз | 10000 | |
| 17 | Допустимая толщина износа контактов вакуумного прерывателя | мм | 1 | |
| 18 | крутящий момент ручной работы | Н.м | ≤200 | |
|
19 |
вакуум переключателя сборка дугогасительной камеры настройка |
расстояние открытия контактов | мм | 5±1 |
| средняя скорость открытия | м/с | 1.1±0.2 | ||
| Различные периоды трехфазного отключения | мс | <5 | ||
| Различные периоды трехфазного включения | мс | <2 | ||
| расстояние между заряженными телами и относительно земли | мм | >200 | ||
| сопротивление вспомогательного | μ | ≥400 | ||

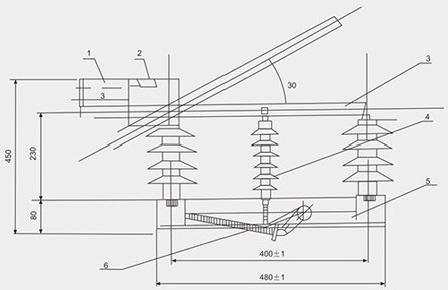

| Способ установки | поперечная ширина |
| однополюсная горизонтальная установка | 1300 |
| однополюсный боковой монтаж | 1230 |
| однополюсный боковой монтаж | 1050 |
| AB Расстояние между фазами | Расстояние между фазами BC |
| 750 | 320 |
| 500 | 500 |
| 400 | 400 |
