Низковольтный вытягивающий распределительный шкаф типа GCS подходит для систем распределения электростанций, нефтяных, химических, металлургических, текстильных, высотных зданий и других отраслей промышленности. В крупных электростанциях, нефтехимических системах и других местах с высокой степенью автоматизации, требующих интерфейса с компьютером, используется низковольтное комплектное распределительное устройство для распределения, централизованного управления электродвигателями и компенсации реактивной мощности в трехфазных системах генерации и электроснабжения с частотой переменного тока 50(60) Гц, номинальным рабочим напряжением 400В, 660В и номинальным током 5000А и ниже. Конструкция установки соответствует следующим стандартам: IEC439-1 «Низковольтное комплектное распределительное и управляющее устройство» GB7251 «Низковольтное комплектное распределительное устройство»
◊ Температура окружающего воздуха не выше +40°С и не ниже -5°С, средняя температура за 24 часа не выше +35°С. При превышении необходимо снизить емкость в соответствии с фактическим состоянием;
◊ для использования в помещении, высота места использования не должна превышать 2000м;
◊ относительная влажность окружающего воздуха не должна превышать 50% при температуре +40°C, допускается более высокая относительная влажность при более низких температурах, например 90% при +20°C, учитывая возможность случайного воздействия конденсации в результате изменения температуры;
◊ при монтаже наклон к вертикальной плоскости не более 5°, и вся группа шкафов относительно плоская (в соответствии со стандартом GBJ232-82);
◊ Установка должна быть установлена в местах, отсутствующих сильных движений и ударов, а также в местах, недостаточных для ненужной коррозии электроэлементов;
◊ Когда пользователи имеют требования, они могут быть решены путем переговоров с производителем.
| порядковый номер | Наименование | параметр | |
| 1 | Номинальное напряжение главной цепи (В) | AC 400/660 | |
| 2 | Номинальное напряжение вспомогательной цепи | переменного тока 220, 380 (400), постоянного тока 110, 220 | |
| 3 | Номинальная частота (Гц) | 50(60) | |
| 4 | Номинальное напряжение изоляции (В) | 660 | |
| 5 | Номинальный ток (A) | горизонтальная шина | ≤5000 |
| Вертикальная шина (MCC) | 1000 | ||
| 6 | Номинальный кратковременный выдерживающий ток шины (КА/1с) | 50,80 | |
| 7 | Номинальный пиковый выдерживаемый ток шины (КА/0,1с) | 105,176 | |
| 8 | Испытательное напряжение промышленной частоты (В/1мин) | главная цепь | 2500 |
| вспомогательная цепь | 2000 | ||
| 9 | шина | трехфазная четырехпроводная система | А.Б.С.ПЕН |
| трехфазная пятипроводная система | А.Б.С.ПЭ.Н | ||
| 10 | Степень защиты | IP30.IP40 | |
Схемы основных цепей шкафа ГКС состоят из 32 групп и 118 спецификаций, исключая схемы и спецификации, вытекающие из изменений управления и защиты вспомогательных цепей. Включая потребности выработки электроэнергии, электроснабжения и других потребителей электроэнергии, номинальный рабочий ток составляет 5000А, подходит для выбора распределительных трансформаторов 2500кВА и ниже.
Кроме того, шкаф компенсации конденсатора был разработан для удовлетворения потребностей в улучшении коэффициента мощности при энергоснабжении и потреблении, а шкаф реактора был разработан с учетом потребностей в комплексных инвестициях.
Атлас вспомогательных схем GCS содержит 120 вариантов вспомогательных схем, разделенных на верхний и нижний томы. В первом томе «Эксплуатационная часть переменного тока» состоит из 63 вариантов, а в следующем томе «Эксплуатационная часть постоянного тока» состоит из 57 вариантов. Схема вспомогательной цепи рабочей части постоянного тока в основном используется в системе низковольтной станции (станции) подстанции электростанции. Он подходит для общего режима управления низковольтными заводскими системами мощностью 200 МВт и менее и 300 МВт и выше, рабочим (резервным) входом питания, фидером питания и фидером двигателя.
Вспомогательная схема операционной части переменного тока в основном используется в низковольтных системах заводов, шахт и подстанций высотных зданий. Существует 6 комбинированных схем, подходящих для управления работой с двойным питанием. Он также оснащен схемами управления, такими как резервное автовключение и самовосстановление электрической блокировки, которые могут быть непосредственно использованы в инженерном проектировании.
Управляющий источник питания постоянного тока-220 В или 110 В постоянного тока, а управляющий источник питания переменного тока-380 В или 220 В переменного тока. Управляющий источник питания 220В используется из общего источника питания, питаемого специально установленным управляющим трансформатором в данном шкафе, общего источника питания управляется трансформатором без заземления, а источник питания 24В используется при необходимости использования слаботочной сигнальной лампы.
Место установки счетчика электроэнергии, способ ввода сигнала напряжения и другие требования к монтажу и эксплуатации см. «Инструкции по составлению» вспомогательной схемы.
◇ Для повышения динамической и тепловой стабильности шины и улучшения повышения температуры контактной поверхности, все оборудование используется TMY-T2 серии твердых медных штук, медные штуки используют полную длину луженого покрытия, также можно выбрать полную длину серебряного покрытия медной шины.
◇ Горизонтальные и вертикальные шины устанавливаются в камере изоляции шин в шкафе.
◇ Нейтральная заземляющая шина используется из твердой медной штанги. Через горизонтальный нейтральный провод заземления (PEN) или заземление+нейтральный провод (PE+N).
В шкафе GCS в основном выбираются электрические компоненты с высоким значением показателя стабильности технических характеристик, которые могут быть серийно произведены в Китае с использованием импортных технологий.
◇ Входной и фидерный переключатель питания 630А и выше, основной выбор серии DW45, также выбор серии DW48, серии AE, 3WE или ME, если считается необходимым, также выбор.Используйте импортную серию M или серию F.
◇ Переключатели управления фидером и электродвигателем до 630А, в основном выбираются переключатели пластикового корпуса серии TG, серии CM1, серии NM, серии CDM, серии TG30 и т.д.
◇ Чтобы улучшить динамическую устойчивость главной цепи, разработаны специальные комбинированные зажимы шины и изоляционные опоры серии GCS, которые используют высокопрочные и огнестойкие синтетические материалы для термопластического формования, имеют высокую прочность изоляции, хорошие характеристики самогасения и уникальную структуру.
◇ Для снижения повышения температуры перегородок, соединителей и кабельных головок функционального блока проектирован Специальный адаптер для шкафа GCS, адаптер имеет большую емкость и уменьшает повышение температуры.
◇ Если проектный отдел выбирает новые электрические компоненты с лучшими характеристиками и более продвинутой технологией в соответствии с потребностями пользователя, из-за Шкафы серии GCS обладают хорошей универсальностью и не создают сложностей в изготовлении и монтаже из-за обновления электрических компонен.
| Размер | (мм) | |||
| Высота шкафа (H) | 2200 | |||
| Ширина шкафа (D) | 400 | 600 | 800 | 1000 |
| Глубина шкафа (W) | 8001000 | 8001000 | 6008001000 | 6008001000 |
| порядковый номер | Наименование | Дифференциальная зарядка (мм) |
| 1 | перпендикулярность | 3.3 |
| 2 | горизонтальность | Верхняя часть двух соседних шкафов |
| верхняя часть шкафа 5 | ||
| 3 | неровность | два соседних шкафа 1 |
| боковые шкафы 5 | ||
| 4 | шов между шкафами | 2 |
После прибытия продукции в место получения, в первую очередь следует проверить целостность упаковки, при обнаружении проблем следует своевременно уведомить соответствующие отделы контракта о ведении коммерческих записей, совместно проанализировать причины, получить доказательства и устранить последствия. Изделия, которые не устанавливаются немедленно, должны быть размещены в соответствующем месте в соответствии с нормальными условиями эксплуатации и требованиями правил временного хранения электрооборудования и должным образом храниться.

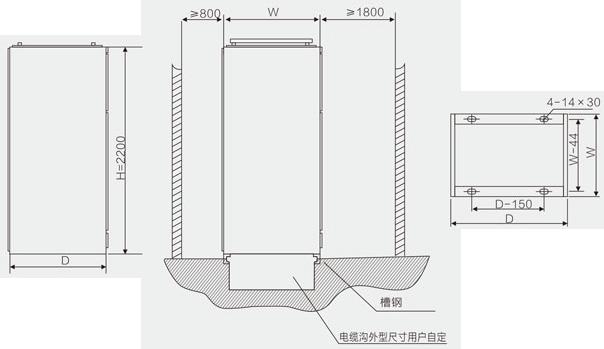

◆ Монтаж изделия следует выполнять по схеме монтажа (см. рис. 1, табл. 4). Швеллер фундамента и болты при креплении болтами предоставляются пользователем. При соединении основной шины, если поверхность неровна из-за транспортировки, хранения и т.д., она должна быть выравнивана, а затем соединена и затянута.
◆ При монтаже оборудования по отдельности или ряду его вертикальность, а также отклонение неровности поверхности шкафов и зазоров между шкафами должны соответствовать требованиям таблицы 3.
◆ Проверка и испытания изделия после установки и перед вводом в эксплуатацию
◇ Проверьте, не повреждены ли поверхностная краска или другие покрывающие материалы (например, распыление пластика), сухость и чистота внутри шкафа.
◇ Гибкий ли механизм работы электрических компонентов, не должно быть явления заклинивания или чрезмерной рабочей силы.
◆ Надежность и точность включения и выключения основных электроприборов.
◇ Вытягивание ящика или вытягивающего механизма должно быть гибким, легким, без заклинивания и столкновения.
◇ Осевые линии подвижных и статических контактов ящика или выдвижной конструкции должны быть одинаковыми, контакт контактов должен быть плотным. Глубина вставки основных и вспомогательных контактов должна соответствовать требованиям. Механическая блокировка или электрическая блокировка должны действовать правильно, блокировка или разблокировка должны быть надежными.
◇ Ящики с одинаковым вариантом, вторичным принципом и одинаковым размером ящика должны быть удобно заменяемы без заклинивания и столкновения.
◇ При замене сердечника предохранителя должно соответствовать требованиям инженерного проекта.
◇ Значение настройки защиты должно быть правильно установлено в соответствии с фактической нагрузкой.
◇ Значение сопротивления изоляции, измеряемое мегаомметром 1000В, не должно быть ниже 10MQ.
◇ Соединение шин должно быть хорошим, изоляционные опоры, монтажные детали и другие принадлежности должны быть надежными и надежными.
◆ Меры предосторожности при использовании
◇ Оборудование представляет собой низковольтный распределительный шкаф, который не устанавливается к стене, работает фронтально и обслуживается с двух сторон. Ремонтный проход и дверь шкафа должны войти или открываться квалифицированным специалистом для эксплуатации, проверки и ремонта.
◇ После многократного открытия и закрытия воздушного выключателя и выключателя с пластиковым корпусом, особенно после короткого замыкания, это приведет к локальному ожогу контакта и образованию углеродных веществ, увеличению контактного сопротивления, следует обслуживать и ремонтировать в соответствии с инструкцией по эксплуатации выключателя.
◇ После монтажа и технического обслуживания необходимо строго проверить состояние изоляции между отделениями и функциональными блоками, чтобы обеспечить хорошую функциональную разделение данного устройства и предотвратить расширение неисправности.
◆ Работа ящика
◇ Работа 1/2 ящика
Рабочий механизм ящика состоит из вращающейся части, вращающегося вала, замка и т. Д. И выполняет функции открытия и закрытия, испытания, изоляции и блокировки переключателя. Рабочий механизм также оснащен микропереключателем для электрической блокировки.
Рабочее положение: главный выключатель включен, главный контур и контур управления включены, функциональный блок заблокирован.
Положение открытия: главный выключатель открыт, контур управления включен, функциональный блок заблокирован.
Испытательное положение: главный выключатель открыт, главный контур отключен, контур управления включен, функциональный блок заблокирован. Положение изоляции: вытянутый ящик 30мм. Основной контур и контур управления изолированы и отключены, ящик заблокирован.
Положение вытягивания: основной контур и контур управления отключены, ящик вытягивается произвольно.
После того, как операционная ручка нажмите внутрь на 6 мм, можно перевести из положения (O) в положение (1).
Рабочий процесс: когда ящик находится в положении вытягивания (1↓), ящик может быть продвинут или вытянут, после поворота на 45° против часовой стрелки, он может автоматически достичь изолированного положения () при вытягивании ящика. Поверните на 45° по часовой стрелке, чтобы достичь испытательного положения (+). Еще поверните на 45° по часовой стрелке, чтобы достичь положения отключения выключателя (O). После нажатия рукоятки внутрь на 6мм и поворота 90° по часовой стрелке выключатель включается, при необходимости выхода выключатель последовательно
| Ширина шкафа (D) | Глубина шкафа (W) | Высота шкафа (H) |
| 600,800,100 | 800,100 | 2200 |
◆ Производитель должен предоставить следующие документы и приложения при поставке
◇ Перечень отгрузки
◇ Сертификат продукции и отчет о заводских испытаниях
◇ Руководство по эксплуатации
◇ Соответствующие электрические чертежи
◇ Инструкция по основным компонентам
◇ Ключ от двери шкафа, ручка управления и запасные части, указанные в контракте.
Пользователь должен предоставить при заказе
◇ Схема и планировка распределительной системы главной цепи, номинальное рабочее напряжение, номинальный рабочий ток, настройка тока защитного устройства и необходимые технические параметры.
◇ Укажите спецификацию входящего и выходящего кабеля.
◆ Модель, спецификация и количество основных электрических компонентов в распределительном устройстве.
◇ Если между распределительными устройствами или входным шкафом требуется мост шины или канал шины, необходимо указать пролет, высоту от земли и другие конкретные требования.
◇ Когда распределительные устройства используются в особых условиях окружающей среды, они должны быть подробно описаны при заказе.
◇ Цвет поверхности распределительного устройства и другие конкретные требования.
| Номинальное напряжение главной цепи (В) | АК 380 (400), (660) | |
| Номинальное напряжение вспомогательной цепи (В) | переменного тока 220, 380 (400) постоянного тока 110, 220 | |
| Номинальная частота (Гц) | 50(60) | |
| Номинальное напряжение изоляции (В) | 660(1000) | |
| Номинальный ток (A) | горизонтальная шина | ≤4000 |
| Вертикальная шина (MCC) | 1000 | |
| Номинальный кратковременный выдерживающий ток шины (кА/1с) | 50,80 | |
| Номинальный пиковый выдерживаемый ток шины (кА/0,1 с) | 105,176 | |
| Испытательное напряжение промышленной частоты (В/1мин) | главная цепь | 2500 |
| вспомогательная цепь | 1760 | |
| шина | А, Б, С, ПЕН | |
| А, Б, С, ПЭ.Н | ||
| Степень защиты | IP30, IP40 | |
Схемы основной цепи распределительного устройства имеют в общей сложности 32 группы 118 спецификаций (см. Таблицу 2), исключая схемы и спецификации, вытекающие из изменений в управлении и защите вспомогательных цепей. Включая потребности выработки электроэнергии, энергоснабжения и других потребителей электроэнергии, номинальный рабочий ток составляет 4000А, подходит для распределительных трансформаторов 2500кВА и ниже.
Кроме того, конденсаторный компенсационный шкаф предназначен для удовлетворения потребностей в улучшении коэффициента мощности электропитания и потребления; Реакторный шкаф был разработан с учетом потребностей комплексных инвестиций.
| Программа № | 01 | 02 | 03 | 04 | ||||||||||||||||||||||||
| Схема схемы главной цепи |  |
 |
 |
 |
||||||||||||||||||||||||
| Использование | приемная линия (входная линия) | Прием питания (нижняя входящая линия) | Прием напряжения (входной кабель) | Связь | ||||||||||||||||||||||||
| Серийный номер спецификации | А | Б | C | Д | Е | F | Г | А | Б | C | Д | Е | F | Г | А | Б | C | А | Б | C | Д | Е | F | Г | ||||
| кратковременный выдерживающий ток
Мгновенный выдерживающий ток (кА) |
80/176 | 80/176 | 80/176 | |||||||||||||||||||||||||
| 50/105 | 50/105 | 50/105 | 50/105 | |||||||||||||||||||||||||
| 30/63 | 30/63 | 30/63 | 30/63 | |||||||||||||||||||||||||
| Основные электрические компоненты | Номинальный ток (A) | 4000 | 3150 | 2500 | 2000 | 1600 | 1000 | 630 | 4000 | 3150 | 2500 | 2000 | 1600 | 1000 | 630 | 2500 | 2000 | 1600 | 4000 | 3150 | 2500 | 2000 | 1600 | 1000 | 630 | |||
| DW45-4000 | 1 | 1 | 1 | |||||||||||||||||||||||||
| DW⁴ ₅-3200 | 1 | 1 | 1 | |||||||||||||||||||||||||
| DWa₅-2500 | 1 | 1 | 1 | 1 | ||||||||||||||||||||||||
| DW⁴ 5-2000 | 1 | 1 | 1 | 1 | ||||||||||||||||||||||||
| DW45-1600 | 1 | 1 | 1 | 1 | ||||||||||||||||||||||||
| DW⁴ 5-1250 | 1 | 1 | 1 | |||||||||||||||||||||||||
| DW45-630 | 1 | 1 | 1 | |||||||||||||||||||||||||
| СДЛ-□ | (1) | (1) | (1) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||||||||||||||||||
| SDH-O0/5.BH-0.66 | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | |||||||||||
| Ширина шкафа (мм) | 800(1000) | 600 | 800(1000) | 600 | 800 | 1000 | 800 | |||||||||||||||||||||
| Глубина шкафа (мм) | 1000 | 800 | 1000 | 800 | 800 | 1000 | 800 | |||||||||||||||||||||
| Глубина шкафа (мм) | ||||||||||||||||||||||||||||
| Программа № | 13 | 14 | 15 | |||||||||||||||||||
| Схема схемы главной цепи |  |
 |
 |
|||||||||||||||||||
| Основные электрические компоненты | Использование | трансформатор напряжения | трансформатор напряжения | трансформатор напряжения | ||||||||||||||||||
| Серийный номер спецификации | ||||||||||||||||||||||
| Номинальный ток (A) | ||||||||||||||||||||||
| QSA-63 | 1 | 1 | ||||||||||||||||||||
| НТ00-□ | 3 | |||||||||||||||||||||
| JDG-0.5380/100 | 2 | |||||||||||||||||||||
| JSGW-0.5 | ||||||||||||||||||||||
| СДХ-О0/5, БХ-0,66 | ||||||||||||||||||||||
| Ширина шкафа (мм) | (не занимает интервал, устанавливается в электроприемном шкафе или в передаточном шкафе варианта 05, соединяется с ответвительной шиной) | |||||||||||||||||||||
| Глубина шкафа (мм) | ||||||||||||||||||||||
| Высота занятой камеры (мм) | ||||||||||||||||||||||
Примечание: Схема фидера может быть дополнена защитой нулевой последовательности, трансформатор тока нулевой последовательности устанавливается в кабельное отделение.
Примечание: При выключателе TG-225BD высота занятой камеры составляет не менее 240.
| Программа № | 16 | 17 | 18 | 19 | |||||||||||||||||||||||||
| Схема схемы главной цепи |  |
 |
 |
 |
|||||||||||||||||||||||||
| Использование | электродвигатель (необратимый) | электродвигатель (необратимый) | электродвигатель (необратимый) | электродвигатель (реверсивный) | |||||||||||||||||||||||||
| Серийный номер спецификации | А | Б | C | А | Б | А | Б | C | |||||||||||||||||||||
| Максимальная мощность управляемого двигателя | 00 | 75 | 55 | 37 | 15 | 7.5 | 100 | 75 | 55 | ||||||||||||||||||||
| Основные электрические компоненты | Высота занятой камеры (мм) | 1 | 1 | ||||||||||||||||||||||||||
| QSA-250 | 1 | 1 | |||||||||||||||||||||||||||
| QSA-160 | 1 | 1 | 1 | ||||||||||||||||||||||||||
| QSA-125 | 1 | ||||||||||||||||||||||||||||
| HH17-63 | 3 | ||||||||||||||||||||||||||||
| НТ00-□ | 1 | 2 | |||||||||||||||||||||||||||
| B-250, CJX8, CJ35 | 1 | 1 | 2 | 2 | |||||||||||||||||||||||||
| B-170, NC1, LC1, CJ35 | 1 | ||||||||||||||||||||||||||||
| B-85, CJX8-D80 | 1 | ||||||||||||||||||||||||||||
| B-45, CJX8-D32 | 1 | ||||||||||||||||||||||||||||
| B-16, CJX8-D18 | 1 | ||||||||||||||||||||||||||||
| Т | 1 | ||||||||||||||||||||||||||||
| JR29-45 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||||||||||||||
| JR29-16 | (1) | (1) | (1) | (1) | (1) | (1) | (1) | (1) | (1) | ||||||||||||||||||||
| С Д Л-口 | 3 | 3 | 3 | 1 | 1 | 1 | 3 | 3 | 3 | ||||||||||||||||||||
| СДХ-О0/5, БХ-0,66 | 480 | 320 | 320 | 160 | 160 | 480 | |||||||||||||||||||||||
| Программа № | 20 | 21 | 22 | 23 | |||||||||||||||||||||||||
| Схема схемы главной цепи |  |
 |
 |
 |
|||||||||||||||||||||||||
| Использование | электродвигатель (реверсивный) | электродвигатель ( | ) | электродвигатель (необратимый) | электродвигатель (необратимый) | ||||||||||||||||||||||||
| Серийный номер спецификации | А | Б | А | Б | C | А | Б | C | |||||||||||||||||||||
| Максимальная мощность управляемого двигателя | 37 | 15 | 7.5 | 100 | 75 | 55 | 37 | 15 | 7.5 | ||||||||||||||||||||
| Основные электрические компоненты | QSA-125 | 1 | |||||||||||||||||||||||||||
| HH17-63 | 1 | ||||||||||||||||||||||||||||
| НТ00-□ | 3 | ||||||||||||||||||||||||||||
| JDM1, CM1-400, TM30 | 1 | ||||||||||||||||||||||||||||
| JDM1, CM1-225M, TM30 | 1 | 1 | |||||||||||||||||||||||||||
| JDM1, CM1-100M, TM30 | 1 | 1 | |||||||||||||||||||||||||||
| НЗМС4, ТМ30 | 1 | ||||||||||||||||||||||||||||
| B-250, CJX8, CJ35 | 1 | ||||||||||||||||||||||||||||
| B-170, CJX8, LC1, CJ35 | 1 | 1 | |||||||||||||||||||||||||||
| B-85 или CJX8-D80 | 2 | 1 | |||||||||||||||||||||||||||
| B-45 или CJX8-D32 | 2 | 1 | |||||||||||||||||||||||||||
| B-16 или CJX8-D18 | 2 | 1 | |||||||||||||||||||||||||||
| Т-85, JR28 | 1 | 1 | |||||||||||||||||||||||||||
| Т-45, JR28 | 1 | 1 | |||||||||||||||||||||||||||
| Т-16, JR28 | 1 | 1 | 1 | 1 | 1 | ||||||||||||||||||||||||
| СДЛ-□ | (1) | (1) | (1) | (1) | (1) | (1) | (1) | (1) | (1) | ||||||||||||||||||||
| СДХ-О05, БХ-0,66 | 1 | 1 | 1 | 3 | 3 | 3 | 1 | 1 | 1 | ||||||||||||||||||||
| Высота занятой камеры (мм) | 320 | 160 | 160 | 480 | 320 | 160 | |||||||||||||||||||||||
| Программа № | 24 | 25 | 26 | 27 | |||||||||||||||||||||||||
| Схема схемы главной цепи |  |
 |
|||||||||||||||||||||||||||
| Использование | электродвигатель (реверсивный) | электродвигатель (реверсивный) | |||||||||||||||||||||||||||
| Серийный номер спецификации | АБ | C | А | Б | C | ||||||||||||||||||||||||
| кратковременный выдерживающий ток
Мгновенный выдерживающий ток (кА) |
50/105 | 50/105 | |||||||||||||||||||||||||||
| 30/63 | 30/63 | ||||||||||||||||||||||||||||
| Максимальная контрольная мощность (кВт) | 10075 | 55 | 37 | 15 | 7.5 | ||||||||||||||||||||||||
| Основные электрические компоненты | JDM, CM1-400, TM30 | 1 | |||||||||||||||||||||||||||
| JDM., CM1-225M, TM30 | 1 | ||||||||||||||||||||||||||||
| JDM, CM1-100M, TM30 | 1 | 1 | 1 | ||||||||||||||||||||||||||
| НЗМС4, ТМ30 | 1 | ||||||||||||||||||||||||||||
| B-250, CJX8, CJ35 | 2 | ||||||||||||||||||||||||||||
| B-70-105, CJX8, CJ35 | 2 | 2 | |||||||||||||||||||||||||||
| B-85 или CJX8-D80 | 2 | ||||||||||||||||||||||||||||
| B-45 или CJX8-D32 | 2 | ||||||||||||||||||||||||||||
| B-16 или CJX8-D18 | 2 | ||||||||||||||||||||||||||||
| СР29-85 | |||||||||||||||||||||||||||||
| СР29-45 | |||||||||||||||||||||||||||||
| СР29-16 | 1 | 1 | 1 | ||||||||||||||||||||||||||
| С Д Л-口 | (1) | (1) | (1) | (1) | (1) | (1) | |||||||||||||||||||||||
| СДХ-О0/5, БХ-0,66 | 3 | 3 | 3 | 1 | 1 | 1 | |||||||||||||||||||||||
| Ширина шкафа (мм) | 800(1000) | 800(1000) | |||||||||||||||||||||||||||
| Глубина шкафа (мм) | 600(800) | 600(800) | |||||||||||||||||||||||||||
| Высота занятой камеры (мм) | 480 320 | 240160 | |||||||||||||||||||||||||||
| Программа № | 28 | |||||||
| Схема схемы главной цепи |  |
|||||||
| Использование | электродвигатель (необратимый) | |||||||
| Серийный номер спецификации | А | Б | ||||||
| Максимальная контрольная мощность (кВт) | 200 | 160 | ||||||
| Основные электрические компоненты | НТ3- усть | 3 | 3 | 3 | ||||
| JDM1, CM1-600M, TM30 | 1 | 1 | 2 | |||||
| JDM1, CM1-400M, TM30 | 1 | |||||||
| CJX8, CJ35 | 1 | 1 | ||||||
| JR29 | 1 | 1 | ||||||
| СДЛ-□ | (1) | (1) | ||||||
| SDH-ОО/5, BH-0,66 | 3 | 3 | ||||||
| Ширина шкафа (мм) | 1000 | |||||||
| Глубина шкафа (мм) | 800(1000) | |||||||
| Высота занятой камеры (мм) | 800 | |||||||
| Программа № | 30 | 31 | 32 | 33 | |||||||||||||||||||||||||
| Схема схемы главной цепи |  |
 |
 |
 |
|||||||||||||||||||||||||
| Использование | Y-△ запуск | Y-△ запуск | Y-△ запуск | Y-△ запуск | |||||||||||||||||||||||||
| Серийный номер спецификации | А | Б | А | Б | А | Б | А | Б | |||||||||||||||||||||
| Максимальная контрольная мощность (кВт) | 160 | 90 | 37 | 15 | 160 | 90 | 37 | 15 | |||||||||||||||||||||
| Основные электрические компоненты | QSA-400~250 | 1 | 1 | ||||||||||||||||||||||||||
| QSA-125 | 1 | ||||||||||||||||||||||||||||
| HH17-63 | 1 | ||||||||||||||||||||||||||||
| НТ3- усть | 3 | 3 | |||||||||||||||||||||||||||
| ТГ-400БД.ТМ30 | 1 | ||||||||||||||||||||||||||||
| JDM.CM1-225M, TM30 | 1 | ||||||||||||||||||||||||||||
| JDM.CM1-100M, TM30 | 1 | 1 | |||||||||||||||||||||||||||
| B-250, CJX8, CJ35 | 2+1 | ||||||||||||||||||||||||||||
| B-170, CJX8, CJ35 | 2+ | 2+ | |||||||||||||||||||||||||||
| B-85 или CJX8-D80 | 3 | 3 | |||||||||||||||||||||||||||
| B-45 или CJX8-D32 | 3 | 3 | |||||||||||||||||||||||||||
| JR29-85 | 1 | 1 | |||||||||||||||||||||||||||
| JR29-45 | 1 | 1 | |||||||||||||||||||||||||||
| JR29-16 | 1 | 1 | 1 | 1 | |||||||||||||||||||||||||
| SDL □-16 | (1) | (1) | (1) | (1) | (1) | (1) | (1) | (1) | |||||||||||||||||||||
| SDH-□/5, BH-0,66 | 3 | 3 | 1 | 1 | 3 | 3 | 1 | 1 | |||||||||||||||||||||
| Ширина шкафа (мм) | 1000 | 800(1000) | 1000 | 800(1000) | |||||||||||||||||||||||||
| Глубина шкафа (мм) | 800(1000) | 800(600) | 800(1000) | 800(600) | |||||||||||||||||||||||||
| Высота занятой камеры (мм) | 1120|960 | 320 | 800 | 320 | |||||||||||||||||||||||||
| Программа № | 34 | 35 | 36 | |||||||||||||||||||
| Схема схемы главной цепи |  |
 |
 |
|||||||||||||||||||
| Использование | Компенсация реактивной мощности (главный шкаф) | компенсация реактивной мощности (вспомогательный шкаф) | общий источник питания | |||||||||||||||||||
| Серийный номер спецификации | А | Б | C | А | Б | C | ||||||||||||||||
| Компенсационная мощность (Квар) | 160 | 28 | 96 | 160 | 128 | 96 | ||||||||||||||||
| Основные электрические компоненты | QA-400 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||
| ам3-32 | 30 | 24 | 18 | 30 | 24 | 8 | ||||||||||||||||
| НТ00-□ | 3 | |||||||||||||||||||||
| JBK3-400 | 1 | |||||||||||||||||||||
| B3C | 10 | 8 | 6 | 10 | 8 | 6 | ||||||||||||||||
| Т45, ЛР1 | 10 | 8 | 6 | 10 | 8 | 6 | ||||||||||||||||
| БСМЖ-0.4-16-3 | 10 | 8 | 6 | 10 | 8 | 6 | ||||||||||||||||
| СДХ-□□/5 | 3 | 3 | 3 | 3 | 3 | 3 | ||||||||||||||||
| Ширина шкафа (мм) | 1000 | 800 | 1000 | 800 | ||||||||||||||||||
| Глубина шкафа (мм) | 800(600) | 800(600) | ||||||||||||||||||||
| Высота занятой камеры (мм) | ||||||||||||||||||||||
Внутренний высоковольтный заземляющий выключатель типа JN22B-40.5 (далее именуемый заземляющий выключатель) является новым продуктом, разработанным компанией.
Он использует международный стандартный интерфейс IC-карты RS485, инфракрасную связь, большой экран ЖК-дисплея и множество технологий, гибкие предустановленные функции, использует IC-карту или портативный компьютер в качестве среды для реализации передачи информации между пользователем и компьютером отдела электроснабжения.
Внутренний высоковольтный выключатель нагрузки и комбинированный предохранитель типа FN5-10 (далее именуемый выключателем нагрузки) подходит для отключения тока нагрузки и отключения тока короткого замыкания в распределительной сети переменного тока 50Гц и 12кВ.
Внутренний высоковольтный заземляющий выключатель JN15-24 является заземляющим выключателем, разработанным нашей компанией.
Он широко используется в реконструкции городских электрических сетей, жилых кварталах, коммерческих центрах и других густонаселенных районах городской электроэнергии.
Он в основном используется для отключения и выключения тока нагрузки, тока перегрузки и тока короткого замыкания энергосистемы. Он подходит для защиты и управления подстанциями, промышленными и горнодобывающими предприятиями и городскими и сельскими распределительными сетями, особенно для мест с частыми операциями и городскими автоматизированными распределительными сетями.
Наружный высоковольтный вакуумный автоматический выключатель переменного тока типа ZW32M(T)-12 использует принцип вакуумного прерушения дуги, механизм управления постоянными магнитами (механизм управления бомбой), интегрирует технологию микропроцессора, современную технологию сетевой связи и новые материалы для изготовления переключателей.
Он особенно подходит для важных мест, где отключение питания не допускается.В качестве важного электрического устройства управления, обеспечивающего непрерывное электроснабжение, это устройство автоматического переключения двухканального источника питания с самовключением и самовосстановлением, которое поддерживается высоковольтным вакуумным автоматическим выключателем.
Высоковольтный вакуумный выключатель нагрузки переменного тока FZN40-12 (далее именуемый выключателем нагрузки серии FZN) является вакуумным выключателем нагрузки для защиты от перегрузки и разрыва на линии 12KV с применением принципа вакуумного дугового отключения.
Надувное металлическое закрытое полностью изолированное распределительное устройство SRM6-12 SF6, разработанное нашей компанией, было включено в список научно-технических продуктов провинции Чжэцзян после типового испытания Национального центра испытаний высоковольтных электроприборов и проекта науки и техники провинции Чжэцзян.
Предустановленная коробчатая подстанция американского типа серии YB27-12 подходит для электроснабжения кольцевой сети 10 кВ, двойного источника питания или терминальной системы электроснабжения в качестве трансформатора, измерения, компенсационного контроля и устройства защиты.
Вакуумный автоматический выключатель с двойным источником питания серии ZW□Q-12 может завершить автоматическое переключение с источником питания оборудования при отказе обычного источника питания, обеспечивая надежность и безопасность.
GCC является собранным низковольтным распределительным устройством, прошедшим комплексные испытания типа и сертифицированным CCC.
Вакуумный автоматический выключатель типа ZN23-40.5 является внутренним высоковольтным электрооборудованием с номинальным напряжением 40,5 кВ и трехфазным переменным током 50 Гц.
Вакуумный автоматический выключатель с боковой установкой типа VS1-12 (VBM7) является внутренним высоковольтным распределительным устройством, подходит для использования в качестве защитного и управляющего прибора в трехфазной энергосистеме с номинальным напряжением 12 кВ и частотой 50 Гц.
Для нового поколения двухканальных продуктов автоматического переключения питания с новым дизайном, совершенной производительностью, безопасностью и надежностью, высокой степенью автоматизации и широким диапазоном использования.
