Низковольтный распределительный шкаф переменного тока типа GGD предназначен для электростанций, подстанций, промышленных и горнодобывающих предприятий и других потребителей электроэнергии с переменным током 50Гц, номинальным рабочим напряжением 380В и номинальным рабочим током 5000А для преобразования, распределения и управления электроэнергией для электроэнергии, освещения и распределительного оборудования.
Продукт обладает характеристиками высокой пропускной способности, хорошей динамической и термической стабильности, гибкой электрической схемы, удобной комбинации, высокой практичности, новой структуры и высокого уровня защиты. Его можно использовать в качестве обновленного продукта для низковольтных комплектов распределительных устройств.
Низковольтное распределение переменного тока типа GGD соответствует стандартам EC439 «Низковольтное комплектное распределительное устройство и оборудование управления», GB7251 «Низковольтное комплектное распределительное устройство» и т.д.

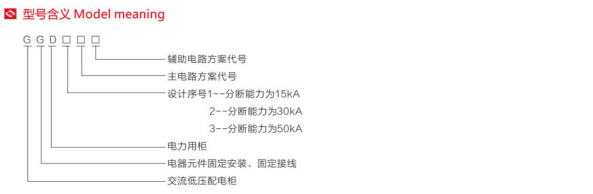

◊ Температура окружающего воздуха не выше +40℃ и не ниже -5℃. Средняя температура в течение 24 часов не должна быть выше +35°С
◊ Установка и использование в помещении, высота места использования не должна превышать 2000м.
◊ Относительная влажность окружающего воздуха не превышает 50% при температуре +40°С, при более низких температурах допускается большая относительная влажность. (например, 90% при +20°С) следует учитывать возможность случайного воздействия конденсации в результате изменения температуры.
◊ Оборудование устанавливается с наклоном не более 5% от вертикальной плоскости.
◊ Оборудование должно устанавливаться в местах, свободных от сильных вибраций и ударов, а также в местах, недостаточных для коррозии электрических элементов.
◊ Пользователь должен договориться с производителем, чтобы решить его, когда у него есть требования.
Основные электрические параметры
| Тип | Номинальное напряжение (В) | Номинальный ток (A) | Номинальный ток разрыва короткого замыкания (кА) | Номинальный кратковременный выдерживающий ток (1 С) (кА) | Номинальный пиковый выдерживаемый ток (кА) |
| ГГД1 | 380 | А 1000 | 15 | 15 | 30 |
| B 600 (630) | |||||
| C 400 | |||||
| GGD2 | 380 | А 1500 (1600) | 30 | 30 | 63 |
| B 1000 | |||||
| C 600 | |||||
| GGD3 | 380 | А 3200 | 50 | 50 | 105 |
| B 2500 | |||||
| C 2000 |
◆ Схема основной цепи
◇ Главная цепь шкафа GGD разработана 129 вариантов, всего 298 спецификаций (исключая варианты и спецификации, вытекающие из изменения функции вспомогательной цепи и изменения управляющего напряжения).
В том числе: тип GGD1 49 схем 123 спецификации тип GGD2 53 схем 107 спецификаций тип GGD3 27 схем 68 спецификаций
◇ Вариант основной цепи был отобран с запросом мнений широких проектных и эксплуатационных отделов, добавив вариант, необходимый для электростанции. Номинальный ток увеличен до 3200 А, что подходит для распределительных трансформаторов мощностью 2000 кВА и ниже. Кроме того, для удовлетворения потребностей компенсации реактивной мощности разработан конденсаторный компенсационный шкаф GGJ1-GGJ2, основная цепь которого имеет 4 схемы и в общей сложности 12 спецификаций.
◆ Схема вспомогательной цепи
◇ Проектирование вспомогательной цепи разделено на две части: схему энергоснабжения и потребления и схему электростанции, в шкафе GGD достаточно места для установки вторичных элементов.
◆ Выбор электрических компонентов
◇ Шкаф GGD в основном использует более продвинутые электрические компоненты, которые могут быть массово произведены в Китае, такие как ME, DW15, DW17, DW45, CM1, NM1 и т.д., а также в соответствии с экономическими,
Разумный принцип сохраняет некоторые доступные старые продукты, такие как DZ20, при условии полного рассмотрения осуществимости. Не используйте устаревшие продукты.
◇ Вращающиеся рабочие ножевые переключатели типа HD13BX и HS13BX специальные компоненты, разработанные для удовлетворения потребностей уникальной структуры шкафа GGD, он меняет режим работы механизма и сохраняет старые
Преимущество продукта-это полезная модель электрических компонентов.
◇ Если проектный отдел выбирает новые электрические компоненты с лучшими характеристиками и более передовыми технологиями в соответствии с потребностями пользователя, из-за хорошей гибкости установки шкафа GGD, как правило, не возникнет трудностей в изготовлении и установке из-за обновления электрических компонентов.
◇ Для дальнейшего улучшения динамической устойчивости главной цепи используется комбинированный комбинированный зажим шины типа ZMJ и изоляционная опора, специально предназначенный для шкафа GGD. Зажим шины изготовлен из высокопрочного и высокоогнестойкого материала сплава PPO термопластика, имеет высокую прочность изоляции, хорошие свойства самогасения и уникальную структуру. Просто нужно регулировать блок типа строительного блока, чтобы удобно объединить в один зажим шины или двойной зажим шины.
◇ Шкаф низковольтного распределительного шкафа переменного тока типа GGD имеет тип универсального шкафа, каркаса собрана из холоднопроходящей стали 8MF частичной сваркой, детали каркаса и специальные комплектующие детали поставляются назначенным заводом по производству профилей стали для обеспечения точности и качества шкафа. Компоненты универсального шкафа спроектированы по модульному принципу и имеют 20 монтажных отверстий. Высокий универсальный коэффициент позволяет заводу достичь предварительного производства, что не только сокращает производственный цикл, но и повышает эффективность работы.
◇ При проектировании шкафа GGD полностью учитывается проблема рассеивания тепла во время работы шкафа. На верхнем и нижнем концах корпуса шкафа имеется разное количество отверстий для рассеивания тепла. Когда электроэлементы в шкафе нагреваются, тепло повышается и выводится через верхние отверстия, а холодный воздух постоянно поступает в шкаф через нижние отверстия, так что герметичный корпус шкафа образует естественный воздуховод снизу вверх для достижения цели рассеивания тепла.
◇ Шкаф GGD в соответствии с требованиями современного дизайна модели промышленной продукции, использует метод золотого сечения для проектирования внешней формы шкафа и размеров разделения каждой части, чтобы весь шкаф был красивым и щедрым, с новым видом.
◇ Дверь шкафа соединена с рамой подвижным шарниром вращающегося вала, удобна для установки и демонтажа, на краю двери встроена резиновая и пластиковая полоса горного типа, при закрытии двери вставка между дверью и рамой имеет определенный ход сжатия, что может предотвратить прямое столкновение двери с корпусом шкафа, а также повысить уровень защиты двери.
◇ Дверь прибора с электрическими компонентами соединяется с рамой многопряжной мягкой медной проволокой, монтажные детали в шкафе соединяются с рамой шкафа накатанными винтами, весь шкаф образует полную цепь защиты заземления.
◇ Поверхность шкафа распылена пластиком, сильная адгезия, хорошая текстура, весь шкаф имеет матовый цвет, чтобы избежать ослепительного эффекта и создать более комфортную визуальную среду для дежурного персонала.
◇ Верхняя крышка корпуса шкафа может быть снята при необходимости, что удобно для сборки и регулировки основной шины на месте, четыре угла верхней части шкафа оборудованы подъемными кольцами для подъема и отгрузки.
Степень защиты корпуса шкафа IP30, пользователь также может выбрать между IP20 и IP40 в соответствии с требованиями окружающей среды.
После прибытия продукции в место получения, в первую очередь следует проверить целостность упаковки, при обнаружении проблем своевременно уведомить соответствующие отделы, чтобы найти причину, а для продукции, не установленной немедленно, следует поместить в соответствующее место в соответствии с нормальными условиями эксплуатации.
◆ Установка продукта
Монтаж изделия следует выполнять согласно монтажной схеме (см. приложенный чертеж 2), фундаментная швеллерная сталь и болты предоставляются потребителем, при монтаже основной шины следует отремонтировать и выровнять поверхность перекрытия, обработать, нанести нейтральный вазелин или принять другие меры, затем затягивать болты.
◆ После монтажа изделия, перед вводом в эксплуатацию необходимо проверить и испытать следующие пункты.
◇ Проверьте отслаивание краски на поверхности шкафа, сухость и чистота внутри шкафа.
◇ Гибкий ли механизм работы электрических компонентов, не должно быть явления заклинивания или чрезмерной рабочей силы.
◇ Надежность и точность включения и отключения основных электрических компонентов, надежность и точность включения и отключения вспомогательных контактов.
◆ Правильность коэффициента преобразования и полярности индикации прибора и трансформатора.
◇ Хорошее соединение шины, надежная и надежная установка изоляционных опорных деталей, монтажных деталей и принадлежностей.
◇ Соответствие вспомогательных контактов требованиям, правильность спецификации сердечника предохранителя, соответствие настройки реле проектным требованиям, точность действия.
◇ Соответствие контактов цепи требованиям принципиальной схемы электроприборов.
◇ Соответствует ли система цепей защиты требованиям.
◇ Сопротивление изоляции, измеряемое метром 500 В, должно быть не менее 10 МОМ.
◆ Меры предосторожности при использовании
◇ Данный продукт не устанавливается к стене, односторонняя (фронтальная) работа, двухсторонняя открытая дверь для ремонта низковольтного распределительного шкафа. Ремонтные проходы и двери шкафов изделий должны быть доступны или открыты квалифицированными специалистами для эксплуатации, проверки и ремонта.
◇ После многократного включения и отключения воздушного автоматического выключателя может привести к локальному ожогу главного контакта и образованию углеродных веществ, что приведет к увеличению контактного сопротивления. Следует регулярно обслуживать и ремонтировать воздушный автоматический выключатель в соответствии с инструкцией по эксплуатации.
◇ Категорически запрещается открывать и закрывать разъединитель с нагрузкой.

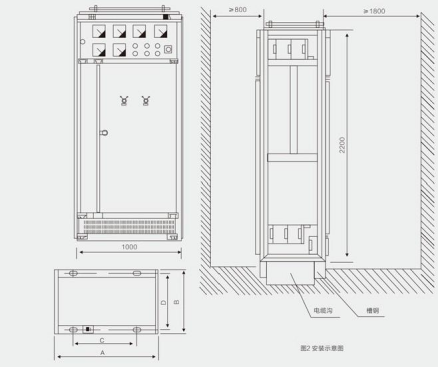

Схемы внешнего вида и монтажных размеров приведены на рисунках 1 и 2.
◆ Производитель должен предоставить следующие документы и приложения при поставке
◇ Перечень отгрузки
◇ Сертификат продукции и отчет о заводских испытаниях
◇ Руководство по эксплуатации
◇ Соответствующие электрические чертежи
◇ Инструкция по основным компонентам
◇ Ключ от двери шкафа, ручка управления и запасные части, указанные в контракте.
| Код продукта | А | Б | C | Д |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD008 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10 | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 600 | 1050 | 556 |
| GGD12A | 1200 | 800 | 1050 | 756 |
◆ Пользователь должен предоставить при заказе
◇ Схема и планировка распределительной системы главной цепи, номинальное рабочее напряжение, номинальный рабочий ток, настройка тока защитного устройства и необходимые технические параметры.
◇ Укажите спецификацию входящего и выходящего кабеля.
◇ Тип, спецификация и количество основных электрических компонентов в распределительном устройстве.
◇ Если между распределительными устройствами или входным шкафом требуется мост шины или канал шины, необходимо указать пролет, высоту от земли и другие конкретные требования.
◇ Когда распределительные устройства используются в особых условиях окружающей среды, они должны быть подробно описаны при заказе.
◇ Цвет поверхности распределительного устройства и другие конкретные требования.
| Программа № | 01 | 02 | 03 | 04 | 05 | 06 | |||||||||||||
| Основные электрические компоненты |
Схема схемы главной цепи
Использование |
 |
 |
 |
 |
 |
|||||||||||||
| электричество | электричество | электричество | электричество | электрическая подача | |||||||||||||||
| Модель Спецификация | А | Б | C | А | Б | C | Б | C | А | Б | C | А | Б | C | А | Б | C | ||
| HD13BX-1500/31 | 1 | 1 | 1 | ||||||||||||||||
| HD13BX-1000/31 | 1 | 1 | 1 | 1 | |||||||||||||||
| HD13BX-630/31 | 1 | ||||||||||||||||||
| DW15-1600/3 [] Электрический | 1 | ||||||||||||||||||
| DW15-1000/3 [] Электрический | 1 | ||||||||||||||||||
| DW15-630/3 [] Электромагнитный | 1 | ||||||||||||||||||
| (LMZ3D-0,66 []/5) | 1 | 1 | 3 | 3 | 3 | ||||||||||||||
| LJ [] | |||||||||||||||||||
| Ширина шкафа (мм) | 600 | 600 | 600 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 800 | ||||||||
| Глубина шкафа (мм) | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | ||||||||
|
Схема вспомогательной цепи № чертежа |
0101D.0102D.0109D.0110D | ||||||||||||||||||
| 0115D.0116D.0118D.0119D | |||||||||||||||||||
| 0127D.0128D.0201D.0202D | |||||||||||||||||||
| 0204D.0205D.0207D.0208D | |||||||||||||||||||
| 0501D.0506D | |||||||||||||||||||
| 0103F.0104F.0209F.0210F | |||||||||||||||||||
| 0211F.0212F.0503F.0504F | |||||||||||||||||||
| 0601F.0602F.0503F.0604F | |||||||||||||||||||
| 0605F.0606F.0634F.0635F | |||||||||||||||||||
| 0636F.0637F | |||||||||||||||||||
| Примечания | Ширина шкафа варианта C может быть 600мм | ||||||||||||||||||
| Программа № 07 | 08 | 09 10 | 11 | 12 | |||||||||||||||
|
Схема схемы главной цепи |
 |
 |
 |
 |
 |
 |
|||||||||||||
| Использование | электрическая связь | электрическая связь | электрическая связь | электрическая связь | электричество | электрическая связь | |||||||||||||
| Основные электрические компоненты | Модель Спецификация | А | Б | C | А | Б | C | Б | C | А | Б | C | А | Б | C | Б | C | ||
| HD13BX-1500/31 | 1 | 1 | 1 | 2 | 2 | ||||||||||||||
| HD13BX-1000/31 | 1 | 1 | 1 | 2 | 2 | ||||||||||||||
| 1 | |||||||||||||||||||
| DW15-1600/3 [] Электрический | 1 | 1 | 1 | 1 | 1 | ||||||||||||||
| DW15-1000/3 [] Электромагнитный | 1 | 1 | 1 | ||||||||||||||||
| ЛМЗ1-0,66 []/5 | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | |||||||||
| (LMZ3D-0,66 []/5) | |||||||||||||||||||
| Ширина шкафа (м м) | 600 | 600 | 800 | 800 | 1000 | 800 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |||||||
| Глубина шкафа (м м) | 600 | 600 | 600 | 600 | 600|600 | 600600 | 600 | 600 | 600 | 600 | |||||||||
| Схема вспомогательной цепи № чертежа | 0104D.0105D.0112D.0113D | 0101D.0102D.0109D.0110D | 0101D.0102D.0109D.0110D | 0104D.0105D.0112D.0113D | 0104D.0105D.0112D.0113D | ||||||||||||||
| 0121D.0122D.0124D.0125D | 0115D.0116D.0118D.0119D 0115D.0116D.0118D.0119D | 0121D.0122D.0124D.0125D | 0121D.0122D.0124D.0125D | ||||||||||||||||
| 0130D.0131D.0133D.0134D | 0127D.0128D.0201D.0202D 0127D.0128D.0201D.0202D | 0130D.0131D.0133D.0134D | 0130D.0131D.0133D.0134D | ||||||||||||||||
| 0210D.0221D.0213D.0214D | 0204D.0205D.0207D.0208D | 0204D.0205D.0207D.0208D 0103F.0140F.0209F.0210F | 0210D.0221D.0213D.0214D | 0210D.0221D.0213D.0214D | |||||||||||||||
| 0216D.0217D.0301D.0302D | 0103F.0140F.0209F.0210F | 0216D.0217D.0301D.0302D | 0216D.0217D.0301D.0302D | ||||||||||||||||
| 0304D.0305D.0307D.0308D | 0211F.0210F | 0211F.0210F | 0304D.0305D.0307D.0308D | 0304D.0305D.0307D.0308D | |||||||||||||||
| 0310D.0311D.0313D.0314D | 0310D.0311D.0313D.0314D | 0310D.0311D.0313D.0314D | |||||||||||||||||
| 0316D.0317D.0319D.0320D | 0316D.0317D.0319D.0328D | 0316D.0317D.0319D.0328D | |||||||||||||||||
| 0103F.0104F.0209F.0210F | 0290F.0210F.0211F.0212F | 0290F.0210F.0211F.0212F | |||||||||||||||||
| 0211F.0212F | |||||||||||||||||||
| Примечания | Трансформатор тока в скобках с увеличенным количеством предназначен для шкафа компенсации реактивной мощности. При установке измерительных приборов на расстоянии и установке релейной защиты в шкафе выбирается трансформатор тока LMZ3D-0.66, то же самое ниже | ||||||||||||||||||
| Программа № | 13 | 14 | 15 | 16 | 17 | 18 | |||||||||||||
| Схема схемы главной цепи |  |
 |
 |
 |
 |
||||||||||||||
| Использование | электричество | электричественный резерв | электричественный резерв | электричественный резерв | электричество | ||||||||||||||
| Основные электрические компоненты | Модель Спецификация | А | Б | C | А | Б | C | А | Б | C | А | Б | C | А | Б | C | А | Б | C |
| HD13BX-1500/31 | 2 | 2 | |||||||||||||||||
| HD13BX-1000/31 | 2 | 1 | 1 | 2 | |||||||||||||||
| HS13BX-1000/31 (41) | 1 | 1 | |||||||||||||||||
| 1 | 1 | 1 | |||||||||||||||||
| DW15-1600/3 [] Электрический | 1 | 1 | |||||||||||||||||
| DW15-1000/3 [] Электромагнитный | 1 | ||||||||||||||||||
| ЛМЗ3Д-0,66 []/5 | |||||||||||||||||||
| (LMZ3D-0,66 []/5) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | 3(4) | ||||||||||||
| Ширина шкафа (мм) | |||||||||||||||||||
| Глубина шкафа (мм) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | ||||||||||||
| 600 | 600 | 600 | 600 | 600 | 600 | 600 | |||||||||||||
| Схема вспомогательной цепи № чертежа | 0104D.0105D.0112D.0113D | 0107D.0108D | 0107D.0108D | 0107D.0108D | 0101D.0102D.0109D.0110D | ||||||||||||||
| 0121D.0122D.0124D.0125D | 0115D.0116D.0118D.0119D | ||||||||||||||||||
| 0130D.0131D.0133D.0134D | 0127D.0128D.0201D.0202D | ||||||||||||||||||
| 0210D.0221D.0213D.0214D | 0204D.0205D.0207D.0208D | ||||||||||||||||||
| 0216D.0217D.0301D.0302D | |||||||||||||||||||
| 0304D.0305D.0307D.0308D | |||||||||||||||||||
| 0310D.0311D.0313D.0314D | |||||||||||||||||||
| 0316D.0317D.0319D.0320D | |||||||||||||||||||
| 0109F.0210F.0211F.0212F | |||||||||||||||||||
| Примечания | |||||||||||||||||||
| Программа № | 19 | 20 | 21 | 22 | 23 | 24 | |||||||||||||
| Схема схемы главной цепи |  |
 |
 |
 |
|||||||||||||||
| Использование | Связь | контактная подача | Связь | резервный контакт | |||||||||||||||
| Основные электрические компоненты | Модель Спецификация | А | Б | C | А | Б | C | А | Б | C | А | Б | C | А | Б | C | А | Б | C |
| HD13BX-1500/31 | 2 | 2 | |||||||||||||||||
| HD13BX-1000/31 | 2 | 2 | |||||||||||||||||
| HS13BX-1000/31 (41) | 1 | ||||||||||||||||||
| HS13BX-600/31 (41) | 1 | ||||||||||||||||||
| HS13BX-400/31 (41) | 1 | ||||||||||||||||||
| DW15-630/3 [] Электромагнитный | 1 | ||||||||||||||||||
| DW15-400/3 | 1 | ||||||||||||||||||
| DW15-200/3 | 1 | ||||||||||||||||||
| DZX10-400/3 [] | 2 | ||||||||||||||||||
| DZX10-200/3 [] | 3 | 3 | 2 | ||||||||||||||||
| НТ-[] | 2(3) | 2(3) | |||||||||||||||||
| JDG-0.5380/100V | 2 | 3 | 3 | ||||||||||||||||
| ЛМЗ1-0,66 []/5 | 2 | 3 | |||||||||||||||||
| (LMZ3D-0,66 []/5) | |||||||||||||||||||
| Ширина шкафа (мм) | 1000 | 1000 | 1000 | 800 | 600 | 600 | 600 | 600 | 600 | 600 | |||||||||
| Глубина шкафа (мм) | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |||||||||
| Схема вспомогательной цепи № чертежа | 0403F.0406F | 0512D | 0503D | ||||||||||||||||
| Примечания | |||||||||||||||||||
| Программа № | 25 | 26 | 27 | 28 | 29 | 30 | |||||||||||||
| Схема схемы главной цепи |  |
 |
 |
 |
 |
||||||||||||||
| Использование | резервный контакт | резервный контакт | резервный контакт | Связь с резервным питанием | Связь с резервным питанием | ||||||||||||||
| Основные электрические компоненты | Модель Спецификация | Б | C | А | Б | C | А | Б | C | А | Б | C | А | Б | C | А | Б | C | |
| HD13BX-600/31 | 1 | 1 | |||||||||||||||||
| HS13BX-1000/31 (41) | 1 | ||||||||||||||||||
| HS13BX-600/31 (41) | 1 | 1 | 1 | 1 | 1 | ||||||||||||||
| HS13BX-400/31 (41) | 1 | 1 | 1 | ||||||||||||||||
| DZX10-400/3 [] | |||||||||||||||||||
| DZX10-200/3 [] | 2 | 4 | 2 | 4 | 2 | ||||||||||||||
| DZX10-100/3 [] | 2 | 2 | 4 | 2 | 4 | 2 | 2 | ||||||||||||
| ЛМЗ1-0,66 []/5 | 3 | 3 | 3 | ||||||||||||||||
| ЛМЗ3-0,66 []/5 | 2 | 2 | 4 | 4 | 4 | 4 | 4 | 4 | 2 | 2 | |||||||||
| Ширина шкафа (мм) | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | ||||||||
| Глубина шкафа (мм) | 600|600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |||||||||
| Схема вспомогательной цепи № чертежа | 0514D.0517D | 0515D.0518D | 0516D.0523D | 0517D | 0517D | ||||||||||||||
| Примечания | |||||||||||||||||||
| Программа № | 31 | 32 | 33 | 34 | 35 | 36 | |||||||||||||
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|||||||||||||
| Использование | резервная подача контакта | резервная подача контакта | питание | питание | питание | питание | |||||||||||||
| Модель Спецификация | А | Б | C | А | Б | C | Б | C | Б | C | А | Б | C | А | Б | C | |||
| Основные электрические компоненты | HD13BX-1500/31 | ||||||||||||||||||
| HD13BX-1000/31 | 1 | 1 | 1 | 1 | |||||||||||||||
| HD13BX-600/31 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||
| HD13BX-400/31 | 1 | ||||||||||||||||||
| HS13BX-600/31 (41) | 1 | 1 | |||||||||||||||||
| DW15X-630/3 [] Электромагнитный | 2 | ||||||||||||||||||
| DZX10X-400/3 [] | 2 | ||||||||||||||||||
| DZX10X-200/3 [] | 2 | 2 7 | 4 | 2 | |||||||||||||||
| DZX10X-100/3 [] | 4 | 4 | 4 | 2 | 4 | 2 | 4 | 6 | 6 | ||||||||||
| ЛМЗ1-0,66 []/5 | 2 | 3 | 3 | 3 | 3 | 3 | |||||||||||||
| ЛМЗ3-0,66 []/5 | 4 | 4 | 2 | 2 | 4 | 4 | 4 | ||||||||||||
| (LMZ3-0,66 []/5) | |||||||||||||||||||
| Ширина шкафа (мм) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | ||||||
| Глубина шкафа (мм) | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | ||||||
| Схема вспомогательной цепи № чертежа | 0518D | 0518D | 0504D.0512D | 0513D.0250D | 0509D.0512D | 0524D | |||||||||||||
| 0505F.0506F | |||||||||||||||||||
| Примечания | |||||||||||||||||||
| Программа № | 37 | 38 | 39 | 40 | 41 | 42 | |||||||||||||
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|||||||||||||
| Основные электрические компоненты | Использование | питание | питание | питание | питание | питание | питание | ||||||||||||
| Модель Спецификация | А | Б | C | А | Б | C | А | Б | C | А | Б | C | А | Б | C | А | Б | C | |
| HD13BX-1000/31 | 2 | 2 | 2 | 2 | 2 | ||||||||||||||
| HD13BX-600/31 | 2 | 2 | 2 | 2 | 2 | 1 | |||||||||||||
| HD13BX-400/31 | 2 | 2 | 2 | 2 | 2 | ||||||||||||||
| DW15-630/3 [] Электромагнитный | 2 | 2 | |||||||||||||||||
| DWX15-630/3 [] Электромагнитный | 2 | 2 | 1 | ||||||||||||||||
| DZX10X-400P/3 [] | 2 | 2 | |||||||||||||||||
| DZX10X-400/3 [] | 2 | 2 | 2 | ||||||||||||||||
| DZX10X-100/3 [] | 2 | 4 | |||||||||||||||||
| НТ-[] | 6 | 6 | 6 | 12 | 12 | 12 | 3 | ||||||||||||
| ЛМЗ1-0,66 []/5 | 2 | 2 | 2 | 6 | 6 | 6 | 4 | 2 | |||||||||||
| ЛМЗ3-0,66 []/5 | 2 | 4 | |||||||||||||||||
| (LMZ3D-0,66 []/5) | 2 | 2 | 2 | 4 | 4 | 4 | 4 | ||||||||||||
| LJ [] | 2 | 2 | 2 | 4 | 4 | 4 | 2 | ||||||||||||
| Ширина шкафа (мм) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |||
| Глубина шкафа (мм) | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |||
| Схема вспомогательной цепи № чертежа | 0504D.0512D | 0502D.0510D | 0513D.0526D | 0507F.0508F | 0507F.0508F | 0503F.0504F.0507F.0508F | |||||||||||||
| 0505F.0506F | 0503F.0504F.0601F.0602F | 0505F.0506F | 0601F.0602F.0603F.0604F | ||||||||||||||||
| 0603F.0604F.0605F.0606F | 0605F.0606F.0634F.0635F | ||||||||||||||||||
| 0634F.0635F.0636F.0637F | 0636F.0637F | ||||||||||||||||||
| Примечания | |||||||||||||||||||
| Программа № | 43 | 44 | 45 | 46 | 47 | 48 | |||||||||||||
| Схема схемы главной цепи |  |
 |
 |
 |
 |
||||||||||||||
| Использование | питание | питание | питание | питание | питание | ||||||||||||||
| Основные электрические компоненты | Модель Спецификация | А | Б | C | А | Б | C | А | Б | C | А | Б | C | А | Б | C | А | Б | C |
| HD13BX-600/31 | 1 | 2 | 2 | ||||||||||||||||
| HD13BX-400/31 | 1 | 2 | 2 | ||||||||||||||||
| HD13BX-200/31 | 3 | 3 | |||||||||||||||||
| DWX15-630/3 [] Электромагнитный | 1 | ||||||||||||||||||
| CJ20-630/3 | |||||||||||||||||||
| CJ20-250/3 | 1 | ||||||||||||||||||
| CJ20-160/3 | 1 | ||||||||||||||||||
| CJ20-63/3 | 4 | 4 | 6 | ||||||||||||||||
| НТ-[] | 3 | 9 | 6 | 6 | 12 | 12 | 18 | ||||||||||||
| JDG-0.5380/100V | 2(3) | 2(3) | |||||||||||||||||
| (LMZ3D-0,66 []/5) | 3 | 2 | 2 | 2 | 4 | 4 | |||||||||||||
| LJ- [ | 1 | 2 | 2 | 2 | 4 | 4 | |||||||||||||
| Ширина шкафа (мм) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | ||||||||||||
| Глубина шкафа (мм) | 600 | 600 | 600 | 600 | 600 | 600 | 600 | ||||||||||||
| Схема вспомогательной цепи № чертежа | 0401F.0404F.0407F.0503F | 0401F.0404F.0407F.0507F | 0638F.0639F.0640F.0641F | 0648F.0649F.0650F.0651F | |||||||||||||||
| 0504F.0601F.0602F.0603F | 0508F | 0642F.0643F.0644F.0645F | |||||||||||||||||
| 0604F.0605F.0606F.0634F | 0646F.0647F | ||||||||||||||||||
| 0635F.0636F.0637F | |||||||||||||||||||
| Примечания | |||||||||||||||||||
| Программа № | 49 | 50 | 51 | 52 | 53 | 54 | |||||||||||||
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|||||||||||||
| Использование | питание | питание | освещение | освещение | освещение | освещение | |||||||||||||
| Основные электрические компоненты | Модель Спецификация | А | Б | C | А | Б | C | А | Б | C | А | Б | C | А | Б | C | А | Б | C |
| HD13BX-1000/31 | 2 | ||||||||||||||||||
| HD13BX-600/31 | 2 | 2 | 1 | 1 | 1 | 2 | |||||||||||||
| HD13BX-400/31 | 1 | 1 | 1 | ||||||||||||||||
| HR5-630/31 | |||||||||||||||||||
| HR5-430/3 [] | |||||||||||||||||||
| HG2-160 | 12 | ||||||||||||||||||
| DZX10-630P/3 [] | 2 | ||||||||||||||||||
| CJ20-630/3 | 2 | ||||||||||||||||||
| CJ20-250/3 | 2 | ||||||||||||||||||
| CJ20-160/3 | 2 | ||||||||||||||||||
| CJ20-63/3 | 4 | 4 | |||||||||||||||||
| НТ-[] | 18 | 18 | 12 | 12 | 18 | 18 | 18 | 18 | |||||||||||
| СГ- [] | 1 | 1 | |||||||||||||||||
| ЛМЗ3-0,66-[]/5 | 4 | 4 | 6 | 6 | |||||||||||||||
| (LMZ3D-0,66-[]/5) | 6 | ||||||||||||||||||
| LJ- [] | 2 | ||||||||||||||||||
| Ширина шкафа (мм) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |||||||||
| Глубина шкафа (мм) | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |||||||||
| Схема вспомогательной цепи № чертежа | 0648F.0649F.0650F.0651F | 0625F.0626F.0627F.0628F | 0701D | 0701D | |||||||||||||||
| 0629F.0630F.0681F.0654F | |||||||||||||||||||
| 0655F.0656F.0657F | |||||||||||||||||||
| Примечания | |||||||||||||||||||
| Программа № | 55 | 56 | 57 | 58 | 59 | 60 | |||||||||||||
| Схема схемы главной цепи |  |
 |
 |
 |
 |
||||||||||||||
| Использование | питание | питатель (электродвигатель) | питатель (электродвигатель) | питатель (электродвигатель) | питатель (электродвигатель) | ||||||||||||||
| Основные электрические компоненты | Модель Спецификация | А | Б | C | А | Б | C | А | Б | C | А | Б | C | А | Б | C | А | Б | C |
| HD13BX-600/31 | |||||||||||||||||||
| HD13BX-400/31 | 1 | ||||||||||||||||||
| HR5-200/3 [] | 2 | ||||||||||||||||||
| HR5-100/3 [] | 2 | 4 | 4 | 5 | 5 | 4 | 4 | ||||||||||||
| CJ20-100/3 | 4 | 4 | 2 | 4 | 2 | 2 | 4 | 4 | |||||||||||
| CJ20-63/3 | 2 | 4 | 3 | 4 | |||||||||||||||
| CJ20-40/3 | 3 | 4 | |||||||||||||||||
| JR36-160 | 2 | 4 | 3 | 2 | 2 | 2 | |||||||||||||
| JR36-63 | 2 | 4 | 2 | 3 | 2 | 2 | |||||||||||||
| НТ-[] | 12 | 12 | |||||||||||||||||
| ЛМЗ3-0,66 []/5 | 3 | 3 | |||||||||||||||||
| (LMZ3D-0,66 []/5) | 2 | 2 | 4 | 4 | 5 | 5 | 4 | 4 | |||||||||||
| LJ-0 | 4 | 4 | 2 | 2 | 4 | 4 | 5 | 5 | |||||||||||
| Ширина шкафа (мм) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |||||||||
| Глубина шкафа (мм) | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |||||||||
| Схема вспомогательной цепи № чертежа | 0527D | 0638F.0639F.0640F.0641F | 0638F.0639F.0640F.0641F | 0638F.0639F.0640F.0641F | 0652F.0653F | ||||||||||||||
| 0642F.0643F.0644F.0645F | 0642F.0643F.0644F.0645F | 0642F.0643F.0644F.0645F | |||||||||||||||||
| 0646F.0647F | 0646F.0647F | 0646F.0647F | |||||||||||||||||
| Примечания | |||||||||||||||||||
Кольцевая коробка для защиты окружающей среды газа вторичного и вторичного интегрированного является интеллектуальным комплектным оборудованием, введенным в ответ на требования нового стандарта государственной электросети « Технический стандарт первичного и вторичного комплектного оборудования для распределения электромагнитного напряжения, трансформатора тока, модуля учета электрической энергии, высокоскоростной переходной волны неисправности и т.д.
Внутренний высоковольтный заземляющий переключатель JN15-12 является продуктом, который достиг внутреннего уровня.
Применяется в двухканальной системе электроснабжения переменного тока 50 Гц, номинального напряжения 12КВ и номинального тока до 630А, при отключении или недостаточном напряжении одного источника питания переключается на другой нормальный источник питания, надежно обеспечивает непрерывность электроснабжения.
Наружная комплексная распределительная коробка серии JP представляет собой комплексную распределительную установку, объединяющую многофункциональные функции, такие как счетчик, выход, компенсация реактивной мощности и т.д.
Рабочий механизм интегрирован с корпусом автоматического выключателя, и конструкция может использоваться в качестве фиксированного установочного блока или специального двигательного механизма для формирования блока ручной тележки.
Он в основном используется для распределительных систем сельских сетей, городских сетей, шахт, железных дорог и портов с номинальным током 630А и номинальной частотой 50Гц.
Европейская кабельная распределительная коробка является кабельным инженерным оборудованием, широко используемым в системах распределительной сети электроэнергии в последние годы.
Наружный высоковольтный вакуумный автоматический выключатель серии ZW20-12F/T порт-порт (далее именуемый автоматическим выключателем) представляет собой наружное распределительное оборудование номинальным напряжением 12КВ и трехфазным переменным током 50Гц.
Он широко используется в реконструкции городских электрических сетей, жилых кварталах, коммерческих центрах и других густонаселенных районах городской электроэнергии.
Подходит для трехфазной энергосистемы переменного тока 50Гц, используется для приема и распределения электрической энергии на электростанциях, подстанциях и распределительных помещениях промышленных и горнодобывающих предприятиях, а также для управления, защиты и контроля цепей.
Металлическое закрытое кольцевое распределительное устройство переменного тока типа XGN15-12 (SF6) (далее именуемое кольцевое распределительное устройство) является высоковольтным электрооборудованием, успешно разработанным и разработанным нами в соответствии с требованиями реконструкции сельских и городских сетей в Китае.
Он в основном используется для отключения и выключения тока нагрузки, тока перегрузки и тока короткого замыкания энергосистемы. Он подходит для защиты и управления подстанциями, промышленными и горнодобывающими предприятиями и городскими и сельскими распределительными сетями, особенно для мест с частыми операциями и городскими автоматизированными распределительными сетями.
Высоковольтный вакуумный выключатель нагрузки переменного тока FZN40-12 (далее именуемый выключателем нагрузки серии FZN) является вакуумным выключателем нагрузки для защиты от перегрузки и разрыва на линии 12KV с применением принципа вакуумного дугового отключения.
Наружный высоковольтный вакуумный автоматический выключатель типа ZW32-40.5 использует уникальную конструкцию интегрированных твердых герметичных полюсов и высоконадежный механизм работы. Это устройство в основном используется в электросетях воздушных линий среднего напряжения для разделения и объединения токов нагрузки, токов перегрузки и токов короткого замыкания.
Эта серия разъединителей представляет собой три типа, которые состоят из шасси, вала и рычага, фарфорового изолятора, ножа и клеммной панели.
