Наружный высоковольтный разъединитель переменного тока серии GW5-40.5(72.5) представляет собой наружное высоковольтное электрооборудование переменного тока 50Гц с номинальным напряжением 40,5кВ. Он предназначен для включения и закрытия высоковольтных линий при отсутствии нагрузки, а также для электрической изоляции высоковольтных линий под напряжением ремонтируемых высоковольтных шины, автоматических выключателей и других электрооборудований, а также для включения и закрытия малого емкостного или индуктивного тока.
Данная серия наружных разъединителей удовлетворяет соответствующим требованиям стандартов GB1985 «Высоковольтный разъединитель и заземляющий выключатель переменного тока», IEC60129 «Высоковольтный разъединитель и заземляющий выключатель переменного тока» и GB/T11022 «Общие технические требования к стандартам высоковольтного распределительного устройства и управляющего устройства».
Каждый разъединитель состоит из двух стойковых изоляторов, которые закреплены на одном основании с углом пересечения 50° и образуют V-образную конструкцию, в основном состоит из следующих частей: основная часть, стойковый изолятор, клеммная база, контактная часть, заземляющий нож, статический контакт заземления, клеммная клемма и т.д.
Этот разъединитель делится на три типа: незаземленный, однозаземленный и двойной заземленный. Между шпинделем и заземляющим ножом имеется механическая блокировка и вспомогательным переключателем. Существует два способа работы переключателя: ручной и электрический. Данный разъединитель обладает следующими характеристиками:
1. гибкий поворот, свободное открытие и закрытие. Поскольку подшипник качения используется для передачи, он более гибкий во время вращения и экономит труд в работе.
2. Передача осуществляется через механизм конического зубчатого колеса, тем самым обеспечивая последовательное действие открытия и закрытия двух колонн.
3. Ограничительное устройство открытия и закрытия, чтобы обеспечить контакт контакта в положении. В то же время рукоятка застегнута запирающим кольцом после операции, чтобы избежать свободного открытия и закрытия под действием неосознанной внешней силы, таким образом.Гарантируется надежность положения открытия и закрытия.
4. Большое расстояние открытия контактов, достаточный запас для изоляции и изоляции разрыва, тем самым обеспечивая его безопасность.
5. Существует три способа заземления и незаземления, между шпинделем и заземлением есть надежная механическая блокировка, чтобы обеспечить безопасность, пользователь может выбрать способ заземления в соответствии с потребностями.
6. согласно удобству пользователя, механизм управления может быть установлен ниже любого, эффект управления одинаковый.
◇ Высота над уровнем моря: не более 3000м;
◇ Температура окружающего воздуха: верхний предел 40℃, нижний предел -25℃;
◇ скорость ветра не более 35 м/с;
◇ Интенсивность землетрясения показывает более 8 градусов;
◇ уровень загрязнения не превышает III класса;
◇ толщина обледенения не более 10мм;
◇ В месте монтажа не должно быть опасность легковоспламенения и взрыва, химической коррозии и сильной вибрации.

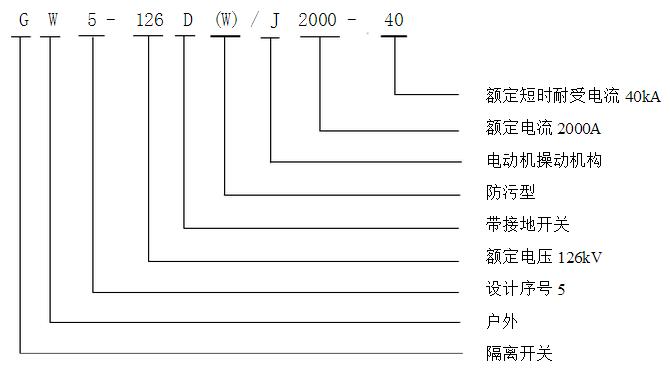

| классификация | Тип | Вес одного блока (кг) | Номинальное напряжение (кВ) | Номинальный ток (А) | разъединитель | заземляющий | Тип заземления | ||||
| Пиковый выдерживаемый ток (кА) | Кратковременный выдерживающий ток (кА) | Ток (кА) | Кратковременный выдерживающий ток (кА) | ||||||||
| I тип | II тип | I тип | II тип | ||||||||
| Общий тип (антиобрастающий тип) | GW5-40.5/(72.5)-Ⅰ | 90 | 40.5 | 630 | 50 | 20 (4 с) | 50 | 80 | 20 (4 с) | 31,5 (4 с) | незаземленный
одиночное заземление двойное заземление |
| 1000 | |||||||||||
| GW5-40.5(72.5)DⅠ-Ⅱ | 94 | 1250 | 80 | 31,5 (4 с) | |||||||
| 1600 | |||||||||||

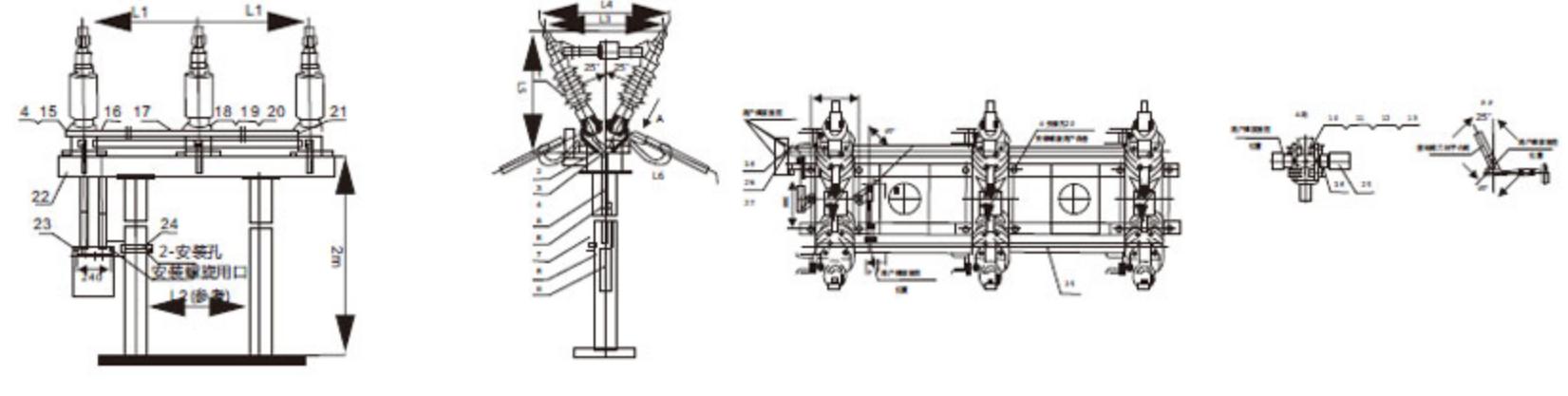

1. Корпус однополюсного разъединителя типа GW5-2
2. карданный штуцер
3. штифт
4. штифт 3×20
5. водяная и газовая труба (внутренний диаметр 32мм, пользователь предоставляет)
6. запирающее кольцо
7. Швеллерная сталь (справочная, пользователь предоставляет собой)
8. Штифт
9. Механизм ручного управления типа CS17
10. Шестигранная гайка М12
11. плоский коврик 12
12. Пусковая прокладка 12
13. Шестигранный болт М12×30
14. опора
15. штифт
16. водогазовая труба (внутренний диаметр 20мм, собственный пользователь)
17. Сварка соединительного стержня
18. Гайка М16
19. прокладка
20. винт
21. соединение
22. швеллер (собственный пользователь)
23. швеллер № 10 (справочный, собственный пользователь)
24. Хомут (собственный потребитель)
25. Водогазовая труба (внутренний диаметр 40мм, собственный потребитель)
26. Угольник 63×63×6 (220мм)
27. Угольник 63×63×6 (180мм)
