Оно особенно подходит для установки в сборные подстанции для управления и защиты энергосистем. Этот продукт представляет собой выключатель нагрузки с гексафторидом серы FLN36-12D или комбинированный выключатель нагрузки с предохранителем FLRN36-12D с изолирующей оболочкой внутри.

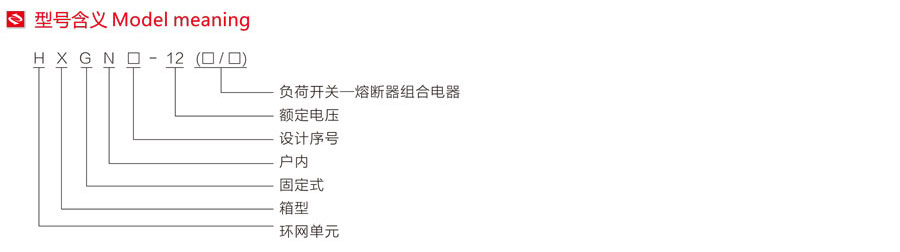

Распределительное устройство коробчатого типа HXGN□-12 в металлическом корпусе переменного тока (далее «распределительное устройство») используется в кольцевых сетях электроснабжения или радиальных системах электроснабжения с номинальным напряжением 12 кВ и номинальным током 630 А и ниже. Оно особенно подходит для установки в сборные подстанции для управления и защиты энергосистем.
Этот продукт представляет собой выключатель нагрузки с гексафторидом серы FLN36-12D или комбинированный выключатель нагрузки с предохранителем FLRN36-12D с изолирующей оболочкой внутри. Он отличается небольшими размерами, большим и легким весом, простотой в эксплуатации, небольшим рабочим усилием, надежной блокировкой и не требует обслуживания.
Это распределительное устройство без давления, необходимое для преобразования и строительства городских электросетей.Этот продукт соответствует требованиям: GB3906 «Распределительное устройство переменного тока в металлическом корпусе 3–35 кВ», GB/T11022 «Общие технические требования к стандартам высоковольтного распределительного устройства и оборудования управления»,Стандарты IEC298 «Коммутационные устройства переменного тока в металлическом корпусе с номинальным напряжением от 1 кВ до 50 кВ и ниже», DL/T404 «Технические условия заказа закрытых распределительных устройств высокого напряжения переменного тока».
♦ Температура окружающего воздуха: -15℃~+40℃;
♦ Высота: 1000 м и ниже;
♦ Условия влажности: среднесуточное значение не превышает 95%, среднесуточное давление водяного пара не превышает 2,2 кПа, среднемесячное значение не превышает 90%, а среднемесячное давление водяного пара не превышает 1,8 кПа;
♦ Сейсмическая интенсивность: не более 8 градусов;
♦ Место без явных загрязнений, таких как коррозийные или легковоспламеняющиеся газы.
Примечание：В случае превышения вышеуказанных нормальных условий использования пользователь может договориться с нашей компанией.
♦ Распределительное устройство состоит из шкафа, главного выключателя (выключателя нагрузки элегазового типа или комбинированного электроприбора), заземляющего выключателя, приборной, шинопровода и других электрических и вспомогательных компонентов.
♦ Корпус шкафа изготовлен из стальных пластин с алюминиево-цинковым покрытием и собран посредством модульной формовки. За шкафом имеется канал сброса давления для защиты оператора в случае внутреннего отказа.
♦ Шины в шинном помещении изолированы и напрямую подключены к клеммам выключателя нагрузки. Трехфазные шины расположены вертикально, благодаря чему распределительное устройство можно произвольно расширять влево и вправо, что позволяет легко менять его компоновку.
♦ Приборное помещение расположено в верхней части распределительного устройства. В помещении могут быть установлены амперметры, вольтметры, индикаторные лампы и электрические приводы.
Основные технические параметры распределительного шкафа
| серийный номер | имя | единица | данные |
| Порт HXGN-12(□/порт) | |||
| 1 | Номинальное напряжение | kV | 12 |
| 2 | Номинальная частота | Hz | 50 |
| 3 | Номинальный ток главной шины | A | 630 |
| 4 | Максимальный номинальный ток предохранителя | A | 125 |
| 5 | Номинальный кратковременно выдерживаемый ток главной цепи/номинальная продолжительность короткого замыкания | kA/s | 20/3 |
| 6 | Номинальный ожидаемый ток отключения при коротком замыкании | kA | 50 |
| 7 | Выдерживаемое напряжение промышленной частоты в течение 1 мин, между фазами, заземление/разрыв | kV | 42/48 |
| 8 | Выдерживаемое напряжение грозового импульса, Касивама, заземление/разлом тигля | kV | 75/85 |
| 9 | Уровень защиты | IP2X |
Основные технические параметры главного выключателя (элегазового выключателя нагрузки и комбинированных электроприборов) в распределительном шкафу
| серийный номер | имя | единица | данные | |
| FLN36-12D/T630-20 | FLN36-12D/T125-50 | |||
| 1 | Номинальный кратковременно выдерживаемый ток контура заземления/номинальная продолжительность короткого замыкания | kA/s | 20/2 | 20/2 |
| 2 | Номинальный пиковый выдерживаемый ток и номинальный ток включения при коротком замыкании | kA | 50 | 125 |
| 3 | Номинальный ток отключения активной нагрузки | A | 630 | 630 |
| 4 | Номинальный ток отключения в замкнутом контуре | A | 630 | 630 |
| 5 | 5% номинального тока отключения активной нагрузки | A | 31.5 | 31.5 |
| 6 | Номинальный зарядный ток кабеля | A | 10 | 10 |
| 7 | Номинальная отключающая мощность трансформатора холостого хода | kV/A | 1250 | |
| 8 | Номинальный ток отключения переключения | A | 1700 | |
| 9 | Механическая жизнь | Второсортный | 2000 | 2000 |
| Номер плана | 01 | 01-1 | 01-2 | 01-3 | |
| Схема главной цепи |  |
 |
 |
 |
|
| использовать | Входящие и исходящие линии | Входящие и исходящие линии | Входящие и исходящие линии | Входящие и исходящие линии (правая или левая) | |
| Основные электрические компоненты | Выключатель нагрузки FLN36-12D | 1 | 1 | 1 | 1 |
| предохранитель | |||||
| Трансформатор тока LZZJ2-12 | 1~3 | ||||
| Устройство отображения высокого напряжения в реальном времени ДЗН6-Т | 1 | 1 | 1 | 1 | |
| Грозозащитный разрядник HY5WZ или HY5WS | 3 | ||||

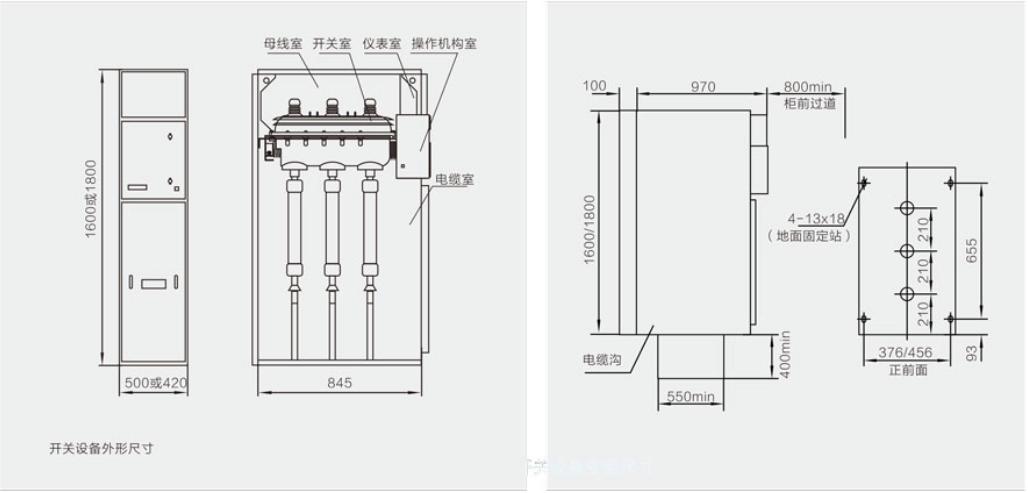

| Ширина х глубина х высота (мм) | 420500x845x1600/1800 | 500x845×1600/1800 | 500x845x1600/1800 | 420x845x1600/1800 | |
| Номер плана | 02 | 02-1 | 02-2 | |
| Схема главной цепи |  |
 |
 |
|
| использовать | Защитный трансформатор | Защитный трансформатор | Защитный трансформатор | |
| Основные электрические компоненты | Комбинированный прибор FLRN36-12D | 1 | 1 | 1 |
| предохранитель | SOLAJ | SOLAJ | SOLAJ | |
| Трансформатор тока LZZJ2-12 | 1~3 | |||
| Устройство отображения высокого напряжения в реальном времени ДЗН6-Т | 1 | 1 | 1 | |
| грозозащитный разрядник | HY5WZ | |||
| Заземлитель | 1 | 1 | 1 | |
| Ширина х глубина х высота (мм) | 500x845x1600/1800 | 500x845x1600/1800 | 500X845X1600/1800 | |
| Номер плана | 03 | 04 | 05 | 06 | |
| Схема главной цепи |  |
 |
 |
 |
|
| использовать | ПТ+разрядник | шинный контакт | Кабельный ввод | контакт | |
| Основные электрические компоненты | Выключатель нагрузки FLN36-12D | 1 | 1 (без заземлителя) | ||
| предохранитель | 3 (трансформатор напряжения защиты) РН2-10/0,5 | ||||
| Трансформатор тока LZZJ2-12 | 2-3 | ||||
| Устройство отображения высокого напряжения в реальном времени ДЗН6-Т | |||||
| грозозащитный разрядник | HY5WZ | 1 | |||
| Ширина х глубина х высота (мм) | 500x845x1600/1800 | 420x845x1600/1800 | 420x845x1600/1800 | 420x845x1600/1800 | |
| Номер плана | 07 | ||||
| Схема главной цепи |  |
||||
| использовать | Измерение | ||||
| Основной элемент устройства | Предохранитель РН2-10/0,5 | 3 | |||
| Трансформатор тока LZZJ2-12 | 2 | ||||
| Трансформатор напряжения JDZ-10 | 2 | ||||
| Ширина х глубина х высота (мм) | 500x845x1600/1800 | ||||
♦ Распределительное устройство имеет следующие блокировки:
♦ Когда выключатель нагрузки находится во включенном положении, работа заземлителя блокируется:
♦ Когда заземлитель находится во включенном положении, работа выключателя нагрузки блокируется;
♦ Только когда заземлитель замкнут, переднюю дверцу главного блока кольца можно открыть. В других случаях передняя дверца запирается.
Для распределительного устройства, оснащенного выключателями нагрузки, используйте специальную ручку управления на передней части распределительного устройства. На передней части приводного механизма имеются верхнее и нижнее рабочие отверстия. Верхняя часть — это рабочее отверстие заземляющего выключателя, а нижняя часть — рабочее отверстие выключателя нагрузки. Во время работы ручка вращается по часовой стрелке в направлении закрытия переключателя и против часовой стрелки в направлении открытия переключателя. Также могут быть установлены электрические открывающие и закрывающие устройства для дистанционного управления. (Примечание. Иногда выключатель нагрузки не имеет заземляющего выключателя, и рабочее отверстие заземляющего выключателя используется для разблокировки дверцы шкафа).
Для распределительных устройств, оснащенных комбинированными устройствами, за исключением кнопки ручного размыкания для операции разделения нагрузки, остальные рабочие последовательности такие же, как указано выше. Нижний заземлитель, установленный в комбинированном электрошкафу, соединен с верхним заземлителем через соединительную тягу. Сбросьте остаточный малый ток на нижнем держателе предохранителя при закрытии, чтобы повысить безопасность при замене предохранителя.
При заказе необходимо предоставить следующую информацию:
♦ Номер схемы главной цепи, схема системы главного узла, схема расположения, схема расположения плана.
♦ Электрическая схема вспомогательной цепи, схема расположения клемм.
♦ Тип, спецификация и количество электрических компонентов в распределительном устройстве.
♦ Наименование и количество запасных частей и принадлежностей.
♦ Консультации с компанией по специальным требованиям.
