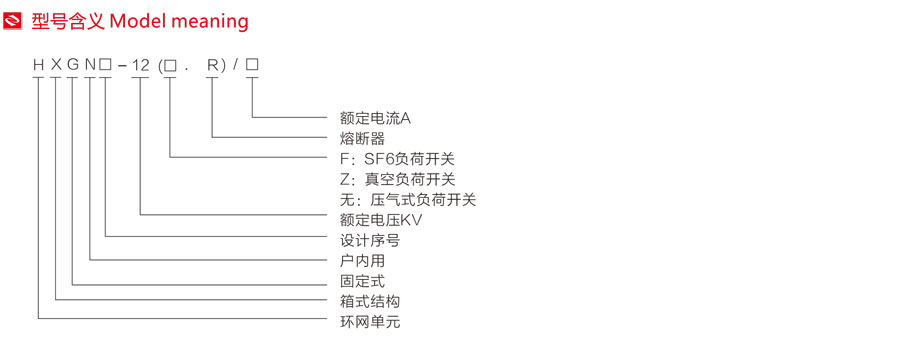

Стационарное распределительное устройство коробчатого типа HXGN17-12 в металлическом корпусе (называемое главным кольцевым блоком) имеет номинальное напряжение 12 кВ. Высоковольтное электрооборудование переменного тока номинальной частотой 50Гц применяется в основном в электрических сетях трехфазного переменного тока, оконечных распределительных сетях и промышленном электрооборудовании для приема и распределения электрической энергии.
Стационарное распределительное устройство коробчатого типа HXGN17-12 в металлическом корпусе (называемое главным кольцевым блоком) имеет номинальное напряжение 12 кВ. Высоковольтное электрооборудование переменного тока номинальной частотой 50Гц применяется в основном в электрических сетях трехфазного переменного тока, оконечных распределительных сетях и промышленном электрооборудовании для приема и распределения электрической энергии. Пригодно также для оборудования на подстанциях коробчатого типа.
♦ Температура окружающего воздуха: -15℃~+40℃;
♦ Высота: 1000 м и ниже;
♦ Условия влажности: среднесуточное значение не превышает 95%, среднесуточное давление водяного пара не превышает 2,2 кПа, среднемесячное значение не превышает 90%, а среднемесячное давление водяного пара не превышает 1,8 кПа;
♦ Сейсмическая интенсивность: не более 8 градусов;
♦ Место без явных загрязнений, таких как коррозийные или легковоспламеняющиеся газы.
Примечание: В случае превышения вышеуказанных нормальных условий использования пользователь может договориться с нашей компанией.
| серийный номер | Артикул | Единица измерения | FN12-10 | FZN25-12 | |
| 1 | Номинальное напряжение |
kV |
12 | ||
| 2 | Выдерживаемое напряжение 1 мин | 42 на землю и фаза на фазу; 48 на порте изоляции | |||
| 3 | Импульсное напряжение молнии (пиковое) | 75 на землю и фаза на фазу; 85 при разрыве изоляции | |||
| 4 | Номинальная частота | Hz | 50 | ||
| 5 | Номинальный ток главной шины | A | 630 | ||
| 6 | Выключатель нагрузки | Номинальный ток | 630 | ||
| 7 | Срок службы при номинальном токе | раз | Не менее 100 | ||
| 8 | Мощность трансформатора при открытом холостом ходе | kVA | 1250 | ||
| 9 | Номинальный ток термической устойчивости | kA/s | 20/4; переключатель заземления 20/2 | ||
| 10 | Номинальный ток динамической устойчивости (пиковый) | KA | 50 | ||
| 11 | Номинальный ток замыкания короткого замыкания (пиковый) | 50 | |||
| 12 | Комбинация приборов | Номинальный ток предохранителя | A | 100 | |
| 13 | Номинальный ток передачи | 1500 | 2000 | ||
| 14 | Номинальный ток отключения при коротком замыкании | kA | 31.5 | ||
| 15 | Тип подходящего предохранителя | SOLAJ-12(XRNT□-10) | |||
| 16 | Механический срок службы | раз | 2000 | 10000 | |
| 17 | Схема вспомогательного порта Imin рабочая частота выдерживаемое напряжение | kV | 2 | ||
| 18 | Рабочее напряжение электропривода | V | AC/DC 220;110 | ||
| 19 | Степень защиты | IP2X | |||

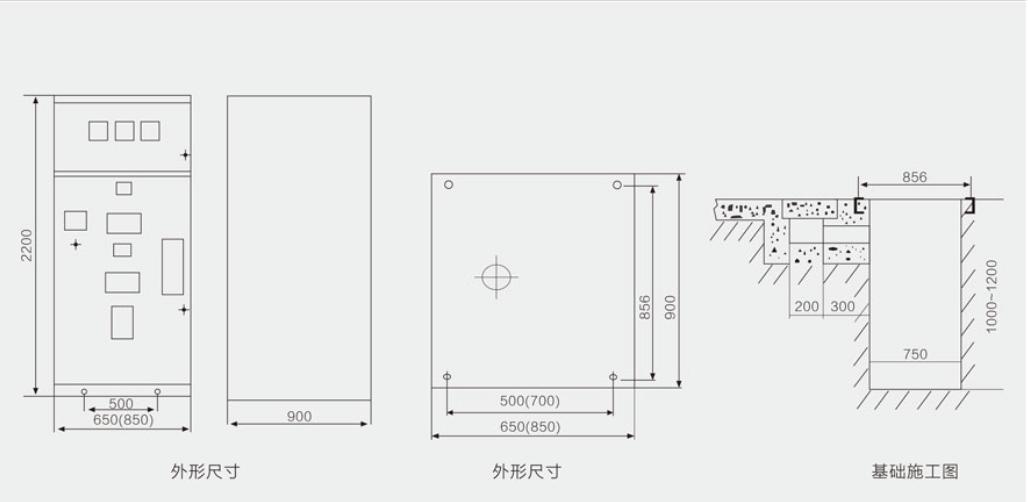

| 20 | Размер (WXDXH) | mm | 650(850)X900X2000(2200) | ||
| Номер плана | 01 | 02 | 03 | 04 | 05 | 06 | 07 | |
| Одновременная диаграмма |  |
 |
 |
 |
 |
 |
 |
|
| использовать | Кабельный вывод | Кабельный вывод | Кабельный вывод | Кабельный вывод | Кабельный вывод | Кабельный вывод | Кабельный вывод | |
| Основные электрические компоненты | FN12-12D/630-20
FZN25-12D/T630-20 |
1 | 1 | 1 | 1 | |||
| FN12-12(R)D/100-31.5 FZRN15-12D/T100-31.5 | 1 | 1 | 1 | |||||
| SOLAJ-12 | 3 | 3 | 3 | |||||
| Настенный ввод шинопровода | ||||||||
| RN2-10 | ||||||||
| LZJC-10.LZX-100 | 2 | 2 | 2 | |||||
| JDZ-10 | ||||||||
| HY5W-17/50 | 3 | 3 | ||||||
| GSN-10.TDS-10 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Номер плана | 08 | 09 | 10 | 11 | 12 | 13 | 14 | |
| Одновременная диаграмма |  |
 |
 |
 |
 |
 |
 |
|
| использовать | Кабельный вывод | Вход и выход кабеля | Вход и выход кабеля | контакт | контакт | Кабельный вывод | Кабельный вывод | |
| Основные электрические компоненты | FN12-12D/630-20
FZN25-12D/T630-20 |
1 | 1 | |||||
| FN12-12(R)D/100-31.5 FZRN15-12D/T100-31.5 | 1 | 1 | 1 | |||||
| SOLAJ-12 | 3 | 3 | ||||||
| Настенный ввод шинопровода | 3 | 3 | 3 | 3 | 3 | 3 | ||
| RN2-10 | ||||||||
| LZJC-10.LZX-100 | ||||||||
| JDZ-10 | 2 | |||||||
| HY5W-17/50 | 3 | 3 | ||||||
| GSN-10.TDS-10 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
Продолжение таблицы
| Номер плана | 15 | 16 | 17 | 18 | 19 | 20 | 21 | |
| Одновременная диаграмма |  |
 |
 |
 |
 |
 |
 |
|
| использовать | контакт | контакт | контакт | контакт | Выход кабеля измерения высокого напряжения | Контакт измерения высокого напряжения | Измерение высокого давления | |
| Основные электрические компоненты | FN12-12D/630-20
FZN25-12D/T630-20 |
1 | ||||||
| FN12-12(R)D/100-31.5 FZRN15-12D/T100-31.5 | 1 | 1 | ||||||
| SOLAJ-12 | 3 | 3 | ||||||
| Настенный ввод шинопровода | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| RN2-10 | 3 | 3 | 3 | |||||
| LZJC-10.LZX-100 | 2 | 2 | 2 | 2 | ||||
| JDZ-10 | 2 | 2 | 2 | |||||
| HY5W-17/50 | 3 | 3 | 3 | 3 | ||||
| GSN-10.TDS-10 | 1 | |||||||
| Номер плана | 22 | 23 | 24 | 25 | 26 | 27 | 28 | |
| Одновременная диаграмма |  |
 |
 |
 |
 |
 |
 |
|
| использовать | контакт | Измерение высокого давления | Выход кабеля измерения высокого напряжения | контакт | Выход кабеля измерения высокого напряжения | Выход кабеля измерения высокого напряжения | контакт | |
| Основные электрические компоненты | FN12-12D/630-20
FZN25-12D/T630-20 |
1 | 1 | 1 | ||||
| FN12-12(R)D/100-31.5 FZRN15-12D/T100-31.5 | 1 | 1 | ||||||
| 3 | 3 | |||||||
| 3 | ||||||||
| 3 | 3 | 3 | 3 | 3 | 3 | |||
| 3 | 2 | |||||||
| 2 | 2 | 2 | 2 | 2 | ||||
| 2 | 3 | |||||||
| 1 | ||||||||
Продолжение таблицы
| Номер плана | 29 | 30 | 31 | 32 | 33 | 34 | 35 | |
| Одновременная диаграмма |  |
|
 |
 |
 |
 |
|
|
| использовать | контакт | Кабельный ввод | Кабельный ввод | Кабельный ввод | Кабельный ввод | Кабельный ввод | Кабельный ввод | |
| Основные электрические компоненты | FN12-12D/630-20
FZN25-12D/T630-20 |
1 | 1 | 1 | 1 | |||
| FN12-12(R)D/100-31.5 FZRN15-12D/T100-31.5 | 1 | 1 | 1 | |||||
| S□LAJ-12 | 3 | 3 | 3 | |||||
| Настенный ввод шинопровода | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| RN2-10 | ||||||||
| LZJC-10.LZX-100 | 2 | 2 | 2 | 2 | 2 | |||
| JDZ-10 | ||||||||
| HY5W-17/50 | 3 | 3 | 3 | 3 | ||||
| GSN-10.TDS-10 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Номер плана | 36 | 37 | 38 | 39 | 40 | 41 | 42 | |
| Одновременная диаграмма |  |
 |
 |
 |
 |
 |
 |
|
| использовать | Вход и выход кабеля | Кабельный вывод | Вход и выход кабеля | Кабельный вывод | Вход и выход кабеля | Кабельный вывод | Вход и выход кабеля | |
| Основные электрические компоненты | FN12-12D/630-20
FZN25-12D/T630-20 |
1 | 1 | 1 | 1 | |||
| FN12-12(R)D/100-31.5 FZRN15-12D/T100-31.5 | 1 | 1 | 1 | |||||
| SOLAJ-12 | 3 | 3 | 3 | |||||
| Настенный ввод шинопровода | ||||||||
| RN2-10 | ||||||||
| LZJC-10.LZX-100 | 2 | 2 | 2 | |||||
| JDZ-10 | ||||||||
| HY5W-17/50 | 3 | 3 | ||||||
| GSN-10.TDS-10 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
Продолжение таблицы
| Номер плана | 43 | 44 | 45 | 46 | 47 | 48 | 49 | |
| Одновременная диаграмма |  |
 |
 |
 |
 |
 |
 |
|
| использовать | Кабельный вывод | контакт | контакт | контакт | контакт | контакт | контакт | |
| Основные электрические компоненты | FN12-12D/630-20
FZN25-12D/T630-20 |
1 | 1 | 1 | ||||
| FN12-12(R)D/100-31.5 FZRN15-12D/T100-31.5 | 1 | 1 | 1 | 1 | ||||
| SOLAJ-12 | 3 | 3 | 3 | |||||
| Настенный ввод шинопровода | 3 | 3 | 3 | 3 | 3 | 3 | ||
| RN2-10 | 3 | |||||||
| LZJC-10.LZX-100 | 2 | 2 | 2 | 2 | 2 | |||
| JDZ-10 | ||||||||
| HY5W-17/50 | 3 | 3 | 3 | |||||
| GSN-10.TDS-10 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Номер плана | 50 | 51 | ||||||
| Одновременная диаграмма |  |
 |
||||||
| использовать | контакт | контакт | ||||||
| Основные электрические компоненты | FN12-12D/630-20
FZN25-12D/T630-20 |
1 | ||||||
| FN12-12(R)D/100-31.5 FZRN15-12D/T100-31.5 | 1 | |||||||
| SOLAJ-12 | 3 | |||||||
| Настенный ввод шинопровода | 3 | 3 | ||||||
| RN2-10 | ||||||||
| LZJC-10.LZX-100 | ||||||||
| JDZ-10 | ||||||||
| HY5W-17/50 | 3 | 3 | ||||||
| GSN-10.TDS-10 | 3 | 3 | ||||||
Использование и устранение неполадок
♦ Упаковка, хранение и транспортировка
♦ Основной блок Ring при отправке с завода упаковывается в единую деревянную коробку. При хранении и транспортировке не допускаются опрокидывание, переворачивание и сильная вибрация. Не допускается при перемещении толкать или тянуть непосредственно землю; при отсутствии подъемного устройства под шпалу сальниковой коробки можно подложить цилиндр, чтобы сдвинуть ее в установочное положение.
♦ Защитите шкаф от дождя и влаги.
♦ Основной кольцевой блок следует размещать в хорошо вентилируемом месте, которое может предотвратить проникновение различных вредных газов. Категорически запрещается хранить его на одном складе с химикатами, кислотами и щелочами и т.п.
Приемка
♦ Перед распаковкой проверьте, не повреждена ли упаковка, и обратите внимание на защиту продукта при распаковке.
Проведите визуальный осмотр шкафа, а также проверьте, не повреждены ли компоненты шкафа и соответствуют ли аксессуары упаковочному листу.
♦ Проверьте, безопасны ли случайные файлы.
1.Руководство по эксплуатации изделия и инструкции для каждого компонента шкафа;
2.Протокол заводских испытаний;
3.Сертификат соответствия изделия;
4.Упаковочный лист;
5.Вторичная электрическая схема.
Установка и отладка
♦ При установке сначала поместите шкаф кольцевой сети на монтажный фундамент, аккуратно расположите его, отладьте, а затем затяните крепежными деталями.
♦ При установке главной шины откройте помещение для сборных шин для установки. Контактная поверхность, соединяющая шину, должна быть ровной и очищенной от грязи.
♦ Заземление основного блока кольцевой сети должно быть надежно заземлено, а контур заземления должен быть проверен.
♦ При отладке выполняйте отладку в соответствии с инструкциями по эксплуатации основного блока кольцевой сети и инструкциями каждого компонента в шкафу.
♦ После установки и отладки 5 раз поработайте с соответствующими коммутационными компонентами и механизмами предотвращения неправильной работы. Если не обнаружено никаких отклонений, считается, что механическая работа переключателя нормальна.
Использование и устранение неполадок
♦ Проверка перед передачей энергии
Перед подачей питания на главный блок кольцевой сети тщательно проверьте электрические характеристики, уровень изоляции и правильность подключения всех компонентов шкафа. Перед вводом его в эксплуатацию убедитесь, что все в порядке.
♦ Нормальное рабочее состояние
При нормальной работе, независимо от шкафа входящей или отходящей линии, выключатель нагрузки должен находиться во включенном положении, заземляющий нож должен находиться в разомкнутом положении, а шкаф должен находиться в закрытом и заблокированном состоянии.
♦ Устранение неполадок
При устранении неполадок в шкафу входящей линии необходимо сначала отключить питание входящей линии, разомкнуть выключатель нагрузки и одновременно проверить отображение в реальном времени на шкафу. Убедившись, что все в порядке, закройте заземляющий нож и откройте дверь для проверки.
При устранении неполадок в распределительном шкафу сначала следует отключить выключатель нагрузки в шкафу, закрыть заземляющий нож и открыть переднюю дверцу для технического обслуживания. В это время главная шина находится под напряжением.
Техническое обслуживание и капитальный ремонт
♦ Основной блок кольца необходимо обслуживать и проверять при следующих обстоятельствах;
1.Проверьте уровень изоляции изделия через 5 лет эксплуатации;
2.После того, как выключатель нагрузки был включен и выключен 100 раз, необходимо проверить сопротивление главной цепи, мощность выключателя нагрузки, статические контакты и вспомогательные контакты.
♦ При нормальных обстоятельствах главный блок кольцевой сети следует обслуживать и проверять после отключения электроэнергии.
При заказе укажите следующую информацию:
♦ Модель, количество, дата поставки и номер основного плана распределительного шкафа;
♦ Первичная схема системы, вторичная принципиальная схема и схема расположения распределительного шкафа;
♦ Номинальный ток шин распределительного шкафа, а также модель и характеристики каждого компонента;
♦ Особые требования.
