Бронированное съемное металлическое закрытое распределительное устройство переменного тока типа KYN28-12 (GZS1) (далее именуемое «распределительное устройство») предназначено для трехфазной энергосистемы переменного тока 50Гц, предназначено для приема и распределения электрической энергии, а также для управления, защиты и контроля цепей.
Бронированное съемное металлическое закрытое распределительное устройство переменного тока типа KYN28-12 (GZS1) (далее именуемое «распределительное устройство») предназначено для трехфазной энергосистемы переменного тока 50Гц, предназначено для приема и распределения электрической энергии, а также для управления, защиты и контроля цепей. Недавно внедренное и разработанное высокотоковое распределительное устройство с высоким отключением также может использоваться отдельно в качестве выхода высоковольтного генератора.
Данная продукция соответствует стандартам: GB3906 «Металлическое закрытое распределительное устройство переменного тока 3-35кВ», GB/T11022 «Общие технические требования к стандартам высоковольтного коммутационного оборудования и контрольного оборудования», IEC298 «Металлическое закрытое распределительное устройство переменного тока с номинальным напряжением более 1 кВ и менее 52кВ и ниже».
♦ Температура окружающего воздуха: температура +40 ℃. Низкая температура -15°С.
♦ Относительная влажность: среднесуточная относительная влажность: ≤95%, среднесуточное давление водяного пара не более 2,2 кПа;
♦ Среднемесячная относительная влажность: ≤90%, среднемесячное давление водяного пара не более 1,8 кПа;
♦ Высота моря: до 1000м.
♦ Интенсивность землетрясения: не более 8 градусов.
♦ Окружающий воздух не должен быть очевидно загрязнен коррозионными или горючими газами, водяным паром и т.д.
♦ Отсутствие места сильной вибрации.
♦ Когда используется в нормальных условиях за пределами GB3906, переговоры между пользователем и изготовителем.
| Проект | единица | данные | ||
| Номинальный источник питания | кВ | 3.6、7.2、12 | ||
| номинальная частота | Гц | 50 | ||
| номинальный ток выключателя | А | 630、1250、1600、2000、2500、3150、4000 | ||
| Номинальный ток распределительного устройства | А | 630、1250、1600、2000、2500、3150、4000 | ||
| Номинальный кратковременный выдерживающий ток (4 с) | кА | 16、20、25、31.5、40、50 | ||
| Номинальный пиковый выдерживаемый ток (пик) | кА | 40、50、63、80、100、125 | ||
| Номинальный ток разрыва короткого замыкания | кА | 16、20、25、31.5、40、50 | ||
| Номинальный ток закрытия короткого замыкания (пик) | кА | 40、50、63、80、100、125 | ||
| Номинальный уровень изоляции | 1 мин Выдерживаемое напряжение на | межполюсный, межполюсный | кВ | 24、32、42 |
| разломная площадь | кВ | 24、32、48 | ||
| Выдерживаемое напряжение импульса молнии (пик) | между полюсами, между землями | кВ | 40、60、75 | |
| разломная площадь | кВ | 46、70、85 | ||
| Степень защиты | Корпус IP4X, при открытых дверях межотделений и отделений автоматических выключателей IP2X. | |||
Примечание:
1. Емкость короткого замыкания трансформатора тока следует рассматривать отдельно.
2. Технические параметры ZN63A-12 приведены в соответствующих образцах.
3. Номинальный ток на высоте 1000м ≤1250А, номинальный ток разрыва ≤31,5кА.
♦ Конструкция распределительного устройства (см. чертеж ниже)
♦ Полностью металлическая сборка, модульная сборная структура.
♦ Корпус шкафа выбирает импортный тонкий стальный лист с покрытием алюминия и цинка, обрабатывается гибкой системой обработки FMS, использует передовую технологию множественного складывания, соединяется клепкой гайкой и высокопрочными болтами, обладает высокой точностью, коррозионной стойкостью, легким весом, высокой прочностью и универсальностью.
♦ Может быть оснащен вакуумными автоматическими выключателями серии ZN63A-12 (VS1) или импортной серии IVD4, которые имеют широкую применимость, высокую надежность и не требуют технического обслуживания.
♦ Ручная тележка устанавливает рабочие и испытательные позиции, все позиции имеют устройства позиционирования и отображения, безопасные и надежные.
♦ Автомобили одинаковых спецификаций могут быть свободно взаимозаменяемыми, сильная взаимозаменяемость.
♦ Ручная тележка доставляется специальным транспортным средством, легкая и гибкая в эксплуатации.
♦ До 9 одножильных кабелей могут быть установлены в кабельном отделении.
♦ Надежное механическое и электрическое блокировочное устройство, полностью удовлетворяющее требованиям «пяти защит».
♦ Все камеры высокого давления имеют каналы сброса давления для обеспечения личной безопасности.
♦ Лицевая дверь оснащена смотровым окном, позволяющим наблюдать за рабочим состоянием внутренних элементов.
A. Шинная камера
B. Отделение ручной тележки автоматического выключателя
C. Кабельная камера
D. Помещение приборов релейной точки
1. Корпус
2. Ответительная шина
3. Втулка шины
4. Главная шина
5. Статические контактные устройства
6. Контактная коробка
7. Трансформатор тока
8. Заземляющий выключатель
9. кабель
10. Громоразрядники
11. Заземляющая шина
12. Разгрузочная перегородка
13. Перегородка (клапан)
14. Вторичная заглушка
15. Ручная тележка с автоматическим выключателем
16. Устройство отопления
17. Выдвижная горизонтальная перегородка
18. Механизм работы заземляющего переключателя
19. Нижняя пластина
20. Устройство сброса давления
21. Контрольный канал провода

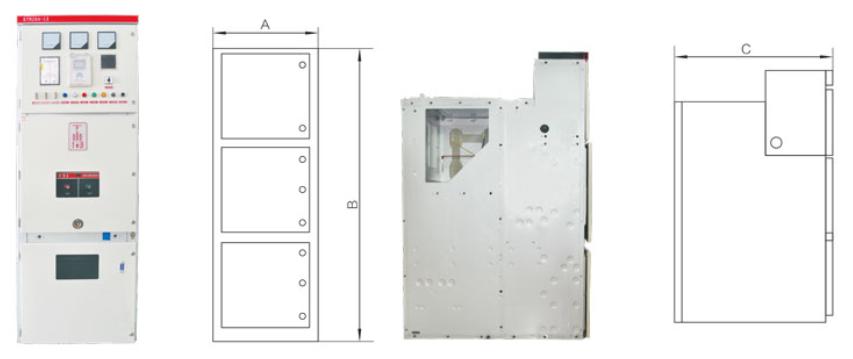

| Высота B | 2300(2200) | |
| высота А | Номинальный ток 1250A | 800 |
| Номинальный ток 1600А и выше (номинальный ток 1250А на высоте 4000м) | 1000 | |
| Глубина C | кабель входящий и выходящий | 1500 |
| воздушная входная и выходная линия | 1560 |

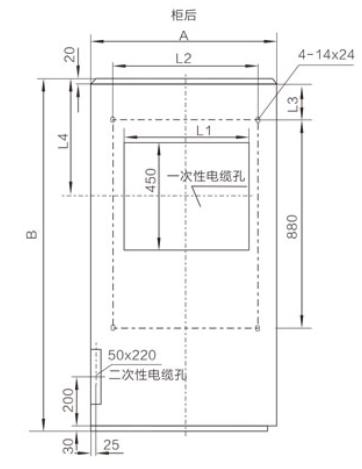

| Ширина шкафа А | Глубина шкафа B | L1 | L2 | L3 | L4 |
| 800 | 1500 кабель | 530 | 630 | 150 | 490 |
| 1660 воздушные | 530 | 630 | 310 | 650 | |
| 1000 | 1500 кабель | 730 | 830 | 150 | 490 |
| 1660 воздушные | 730 | 830 | 310 | 650 |
| Программа № | 01 | 02 | 03 | 04 | 05 | 06 | |

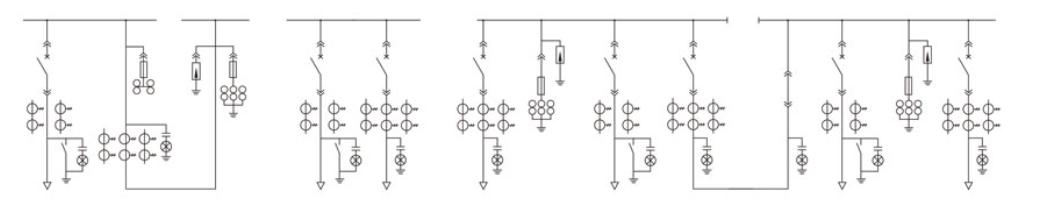

| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|
| Основные электрические компоненты | Размеры (ширина х глубина х высота) | 800
х1500х2300 1000 |
800
× 1500х2300 1000 |
800
X1500x2300 1000 |
800
х1500х2300 1000 |
800
х1500х2300 1000 |
800
× 1500х2300 1000 |
| Номинальный ток (A) | 630~3150 | ||||||
| вакуумный автоматический выключатель
(ZN63A или VD4) |
1 | 1 | 1 | 1 | 1 | 1 | |
| Трансформатор тока серии LZZBJ9 | 2 | 2 | 2 | 3 | 3 | 3 | |
| Заземляющий выключатель JN15 | 1 | 1 | 1 | 1 | |||
| Разрядник HY5W | 3 | 3 | |||||
| Наименование контура | Прием питания, питание | Прием питания, питание | Прием питания, питание | Прием питания, питание | Прием питания, питание | Прием питания, питание | |
| Примечания |
1. Номинальный ток 1600А и выше, ширина шкафа 1000мм. 2. Номинальный ток прототипа распределительного устройства высотой 3000м~4000м составляет 1250А, ширина шкафа 1000мм. |
||||||
| Программа № | 07 | 08 | 09 | 10 | 11 | 12 | |
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|
| Размеры шкафа (ширина х глубина х высота) | 800
х1500х2300 1000 |
800
× 1500х2300 1000 |
800
× 1500х2300 1000 |
800
х1500х2300 1000 |
800
X1500x2300 1000 |
800
х1500х2300 1000 |
|
| Основные электрические компоненты | Номинальный ток (A) | 630~3150 | |||||
| вакуумный автоматический выключатель
(ZN63A или VD4) |
1 | 1 | 1 | 1 | 1 | 1 | |
| Трансформатор тока серии LZZBJ9 | 2 | 2 | 2 | 2 | 3 | 3 | |
| Заземляющий выключатель JN15 | 1 | 1 | 1 | ||||
| Наименование контура | Прием питания, питание | Прием питания, питание | Прием питания, питание | Прием питания, питание | Прием питания, питание | Прием питания, питание | |
| Примечания |
1. Номинальный ток 1600А и выше, ширина шкафа 1000мм. 2. Номинальный ток прототипа распределительного устройства высотой 3000м~4000м составляет 1250А, ширина шкафа 1000мм. |
||||||
Продолжение
| Программа № | 13 | 14 | 15 | 16 | 17 | 18 | |
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|
| Размеры шкафа (ширина х глубина х высота) | 800
х1500х2300 1000 |
800
х1500х2300 1000 |
800
х1500х2300 1000 |
800
х1500х2300 1000 |
800
× 1500х2300 1000 |
800
X1500x2300 1000 |
|
| Основные электрические компоненты | Номинальный ток (A) | 630~3150 | |||||
| вакуумный автоматический выключатель
(ZN63A или VD4) |
1 | 1 | 1 | 1 | 1 | 1 | |
| Трансформатор тока серии LZZBJ9 | 3 | 3 | 2 | 2 | 2 | 2 | |
| Заземляющий выключатель JN15 | 1 | 1 | 1 | ||||
| Наименование контура | Связь (слева) | Связь (слева) | Воздушная входная линия (левая связь) | Воздушная входная линия (левая связь) | Воздушная входная линия (правая связь) | Воздушная входная линия (правая связь) | |
| Примечания |
1. Номинальный ток 1600А и выше, ширина шкафа 1000мм. 2. Номинальный ток прототипа распределительного устройства высотой 3000м~4000м составляет 1250А, ширина шкафа 1000мм. |
||||||
| Программа № | 19 | 20 | 21 | 22 | 23 | 24 | |
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|
| Размеры шкафа (ширина х глубина х высота) | 800
X1500x2300 1000 |
800
× 1500х2300 1000 |
800
х1500х2300 1000 |
800
× 1500х2300 1000 |
800
х1500х2300 1000 |
800
х1500х2300 1000 |
|
| Основные электрические компоненты | Номинальный ток (A) | 630~3150 | |||||
| вакуумный автоматический выключатель
(ZN63A или VD4) |
1 | 1 | 1 | 1 | 1 | 1 | |
| Трансформатор тока серии LZZBJ9 | 3 | 3 | 3 | 3 | 2 | 2 | |
| Заземляющий выключатель JN15 | 1 | 1 | 1 | ||||
| Наименование контура | Воздушная входная линия (левая связь) | Воздушная входная линия (левая связь) | Воздушная входная линия (правая связь) | Воздушная входная линия (правая связь) | воздушная входная и выходная линия | воздушная входная и выходная линия | |
| Примечания |
1. Номинальный ток 1600А и выше, ширина шкафа 1000мм. 2. Номинальный ток прототипа распределительного устройства высотой 3000м~4000м составляет 1250А, ширина шкафа 1000мм. |
||||||
Продолжение
| Программа № | 25 | 26 | 27 | 28 | 29 | 30 | |
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|
| Размеры шкафа (ширина х глубина х высота) | 800
X1660x2300 1000 |
800
×1660х2300 1000 |
800
х1660х2300 1000 |
800
х1660х2300 1000 |
800
х1660х2300 1000 |
800
×1660х2300 1000 |
|
| Основные электрические компоненты | Номинальный ток (A) | 630~3150 | |||||
| вакуумный автоматический выключатель
(ZN63A или VD4) |
1 | 1 | 1 | 1 | 1 | 1 | |
| Трансформатор тока серии LZZBJ9 | 2 | 3 | 3 | 3 | 2 | 2 | |
| Трансформатор тока | JDZ10-102 | JDZ10-10 | |||||
| Заземляющий выключатель JN15 | 1 | 1 | 1 | 3 | 1 | ||
| Разрядник HY5W | 3 | 3 | |||||
| Наименование контура | воздушная входная и выходная линия | воздушная входная и выходная линия | воздушная входная и выходная линия | воздушная входная и выходная линия | Входящий кабель + PT | Входящий кабель + PT | |
| Примечания |
1. Номинальный ток 1600А и выше, ширина шкафа 1000мм. 2. Номинальный ток прототипа распределительного устройства высотой 3000м~4000м составляет 1250А, ширина шкафа 1000мм. |
||||||
| Программа № | 31 | 32 | 33 | 34 | 35 | 36 | |
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|
| Размеры шкафа (ширина х глубина х высота) | 800
х1500х2300 1000 |
800
× 1500х2300 1000 |
800
× 1500х2300 1000 |
800
х1500х2300 1000 |
800
X1500x2300 1000 |
800
х1500х2300 1000 |
|
| Номинальный ток (A) | 630~3150 | ||||||
| Основные электрические компоненты | вакуумный автоматический выключатель
(ZN63A или VD4) |
1 | 1 | 1 | 1 | 1 | 1 |
| Трансформатор тока серии LZZBJ9 | 2 | 3 | 3 | 3 | 2 | 2 | |
| трансформатор напряжения | JDZ10-102 | JDZ10-102 | JDZ10-102 | JDZ10-102 | JDZ10-103 | JDZ10-103 | |
| Высоковольтный предохранитель RN2-10 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Заземляющий выключатель JN15 | 1 | 1 | |||||
| Разрядник HY5W | 3 | 3 | |||||
| Наименование контура | Входящий кабель + PT | Входящий кабель + PT | Входящий кабель + PT | Входящий кабель + PT | Входящий кабель + PT | Входящий кабель + PT | |
| Примечания |
1. Номинальный ток 1600А и выше, ширина шкафа 1000мм. 2. Номинальный ток прототипа распределительного устройства высотой 3000м~4000м составляет 1250А, ширина шкафа 1000мм. |
||||||
Продолжение
| Программа № | 37 | 38 | 39 | 40 | 41 | 42 | |
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|
| Размеры шкафа (ширина х глубина х высота) | 800
х1500х2300 1000 |
800х1500х2300 | 800х1500х2300 | 800х1500х2300 | 800х1500х2300 | 800х1500х2300 | |
| Номинальный ток (A) | 630~3150 | ||||||
| Основные электрические компоненты | вакуумный автоматический выключатель
(ZN63A или VD4) |
1 | |||||
| Трансформатор тока серии LZZBJ9 | 2 | ||||||
| трансформатор напряжения | JDZ10-103 | JDZ10-102 | JDZ10-102 | JDZ10-102 | JDZ10-103 | JDZ10-102 | |
| Высоковольтный предохранитель RN2-10 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Разрядник HY5W | 3 | 3 | 3 | 3 | |||
| Наименование контура | Входящий кабель + PT | измерение напряжения | измерение напряжения | Измерение напряжения + разрядник | Измерение напряжения + разрядник | Измерение напряжения + разрядник | |
| Примечания |
1. Номинальный ток 1600А и выше, ширина шкафа 1000мм. 2. Номинальный ток прототипа распределительного устройства высотой 3000м~4000м составляет 1250А, ширина шкафа 1000мм. |
||||||
| Программа № | 43 | 44 | 45 | 46 | 47 | 48 | |
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|
| Размеры шкафа (ширина х глубина х высота) | 800
х1500х2300 1000 |
800х1500х2300 | 800х1500х2300 | 800х1500х2300 | 800х1500х2300 | 800х1500х2300 | |
| Номинальный ток (A) | 630~3150 | ||||||
| Основные электрические компоненты | трансформатор напряжения | JDZ10-103 | JDZ10-102 | JDZ10-102 | JDZ10-103 | JDZ10-103 | JDZ10-102 |
| Высоковольтный предохранитель RN2-10 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Разрядник HY5W | 3 | 3 | |||||
| Наименование контура | Измерение напряжения + разрядник | Измерение напряжения + шинное соединение | Измерение напряжения + шинное соединение | Измерение напряжения + шинное соединение | Измерение напряжения + шинное соединение | Измерение напряжения + разрядник + шина | |
| Примечания |
1. Номинальный ток 1600А и выше, ширина шкафа 1000мм. 2. Номинальный ток прототипа распределительного устройства высотой 3000м~4000м составляет 1250А, ширина шкафа 1000мм. |
||||||
Продолжение
| Программа № | 49 | 50 | 51 | 52 | 53 | 54 | |
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|
| Размеры шкафа (ширина х глубина х высота) | 800
х1500х2300 1000 |
800
х1500х2300 1000 |
800
х1500х2300 1000 |
800
X1500x2300 1000 |
800
х1500х2300 1000 |
800
х1500х2300 1000 |
|
| Номинальный ток (A) | 630~3150 | ||||||
| Основные электрические компоненты | Трансформатор тока | JDZ10-102 | JDZ10-103 | JDZ10-103 | |||
| Высоковольтный предохранитель RN2-10 | 3 | 3 | 3 | ||||
| Разрядник HY5W | 3 | 3 | 3 | ||||
| Наименование контура | Измерение напряжения +
Разрядник + шинный соединение |
Измерение напряжения +
Разрядник + шинный соединение |
Измерение напряжения +
Разрядник + шинный соединение |
материнский союз | материнский союз | материнский союз | |
| Примечания |
1. Номинальный ток 1600А и выше, ширина шкафа 1000мм. 2. Номинальный ток прототипа распределительного устройства высотой 3000м~4000м составляет 1250А, ширина шкафа 1000мм. |
||||||
| Программа № | 55 | 56 | 57 | 58 | 59 | 60 | |
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|
| Размеры шкафа (ширина х глубина х высота) | 800
х1500х2300 1000 |
800
х1500х2300 1000 |
800
х1500х2300 1000 |
800
х1500х2300 1000 |
800
х1500х2300 1000 |
800
× 1500х2300 1000 |
|
| Номинальный ток (A) | 630~3150 | ||||||
| Основные электрические компоненты | Трансформатор тока | JDZ10-102 | JDZ10-102 | ||||
| Высоковольтный предохранитель RN2-10 | 3 | 3 | |||||
| Заземляющий выключатель JN15 | |||||||
| Наименование контура | Изоляция + контакт (слева) | Изоляция + контакт (слева) | Изоляция + контакт (слева) Измерение напряжения | Изоляция + контакт (справа) Измерение напряжения | замаскированная выходная линия | замаскированная изоляция выходящей линии | |
| Примечания |
1. Номинальный ток 1600А и выше, ширина шкафа 1000мм. 2. Номинальный ток прототипа распределительного устройства высотой 3000м~4000м составляет 1250А, ширина шкафа 1000мм. |
||||||
Продолжение
| Программа № | 61 | 62 | 63 | 64 | 65 | 66 | |
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|
| Размеры шкафа (ширина х глубина х высота) | 800
х1500х2300 1000 |
800
х1500х2300 1000 |
800
× 1500х2300 1000 |
800
× 1500х2300 1000 |
800
× 1500х2300 1000 |
800
х1500х2300 1000 |
|
| Номинальный ток (A) | 630~3150 | ||||||
| Основные электрические компоненты | Трансформатор тока серии LZZBJ9 | 2 | 2 | 3 | 3 | 2 | 2 |
| трансформатор напряжения | JDZ10-102 | JDZ10-102 | JDZ10-102 | JDZ10-102 | JDZ10-103 | JDZ10-103 | |
| Высоковольтный предохранитель RN2-10 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Наименование контура | Измерение + левая линия | Измерение + правый соединение | Измерение + левая линия | Измерение + левая линия | Измерение + левая линия | Измерение + правый соединение | |
| Примечания |
1. Номинальный ток 1600А и выше, ширина шкафа 1000мм. 2. Номинальный ток прототипа распределительного устройства высотой 3000м~4000м составляет 1250А, ширина шкафа 1000мм. |
||||||
| Программа № | 67 | 68 | 69 | 70 | 71 | 72 | |
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|
| Размеры шкафа (ширина х глубина х высота) | 800
х1500х2300 1000 |
800
× 1500х2300 1000 |
800
х1500х2300 1000 |
800
× 1500х2300 1000 |
800
х1500х2300 1000 |
800
х1500х2300 1000 |
|
| Номинальный ток (A) | 630~3150 | ||||||
| Основные электрические компоненты | вакуумный автоматический выключатель
(ZN63A или VD4) |
1 | 1 | ||||
| Трансформатор тока серии LZZBJ9 | 2 | 2 | 3 | 3 | 2 | 2 | |
| трансформатор напряжения | JDZ10-103 | JDZ10-103 | JDZ10-102 | JDZ10-102 | JDZ10-102 | JDZ10-102 | |
| Высоковольтный предохранитель RN2-10 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Наименование контура | Измерение + левая линия | Измерение + правый соединение | Проведение + измерение | Проведение + измерение | Проведение + измерение | Проведение + измерение | |
| Примечания |
1. Номинальный ток 1600А и выше, ширина шкафа 1000мм. 2. Номинальный ток прототипа распределительного устройства высотой 3000м~4000м составляет 1250А, ширина шкафа 1000мм. |
||||||
Продолжение
| Программа № | 73 | 74 | 75 | 76 | 77 | 78 | |
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
|
| Размеры шкафа (ширина х глубина х высота) | 800
х1660х2300 1000 |
800
х1660х2300 1000 |
800
х1500х2300 1000 |
800
х1500х2300 1000 |
800
х1500х2300 1000 |
800
х1500х2300 1000 |
|
| Номинальный ток (A) | 630~3150 | ||||||
| Основные электрические компоненты | вакуумный автоматический выключатель
(ZN63A или VD4) |
1 | 1 | ||||
| Трансформатор тока серии LZZBJ9 | 3 | 3 | 3 | 3 | |||
| трансформатор напряжения | JDZ10-102 | JDZ10-102 | JDZ10-102 | JDZ10-102 | JDZ10-103 | 3 | |
| Высоковольтный предохранитель RN2-10 | 3 | 3 | 3 | 3 | RN3-103 | 3 | |
|
Примечания |
1. Номинальный ток 1600А и выше, ширина шкафа 1000мм. 2. Номинальный ток прототипа распределительного устройства высотой 3000м~4000м составляет 1250А, ширина шкафа 1000мм. |
||||||
При оформлении заказа необходимо предоставить следующую техническую информацию:
♦ Номер схемы главной цепи, назначение и схема основной системы электропроводки, схема расположения распределительного помещения и схема конфигурации расположения и т. д.
♦ Требования к функциям управления, измерения и защиты распределительных устройств, а также другие требования к блокировкам и самоблокировке.
♦ Модели, технические характеристики и количество основных электрических компонентов в распределительном устройстве.
♦ Если между распределительным устройством или входными шкафами требуется шинный мост, следует указать особые требования, такие как номинальная токовая нагрузка шинного моста, пролет шинного моста и высота от земли.
♦ Если распределительное устройство используется в особых условиях окружающей среды, при заказе следует предоставить подробные инструкции.
♦ Другие особые требования.
Он также может гибко предустановить многофункциональную сигнализацию перегрузки и автоматическое отключение питания, сигнализацию потери фазы, запись и автоматическое считывание показаний счетчиков.
Внутренний высоковольтный заземляющий выключатель типа JN22-40.5/31.5 (далее именуемый заземляющий выключатель) является новым продуктом, разработанным компанией.
Переключатель GN30-12D представляет собой форму с заземляющим ножом на основе переключателя типа GN30-12, который может удовлетворить потребности различных энергосистем.
Наружный разграничительный вакуумный переключатель нагрузки серии FZW28-12 (VSP5) подходит для включения и закрытия тока нагрузки и закрытия тока короткого замыкания в наружной трехфазной распределительной системе переменного тока с номинальным напряжением 12 кВ и номинальной частотой 50 Гц.
Он использует международный стандартный интерфейс IC-карты RS485, инфракрасную связь, большой экран ЖК-дисплея и множество технологий, гибкие предустановленные функции, использует IC-карту или портативный компьютер в качестве среды для реализации передачи информации между пользователем и компьютером отдела электроснабжения.
Подходит для трехфазной энергосистемы переменного тока 50Гц, используется для приема и распределения электрической энергии на электростанциях, подстанциях и распределительных помещениях промышленных и горнодобывающих предприятиях, а также для управления, защиты и контроля цепей.
Наружный разграничительный вакуумный переключатель нагрузки серии FZW28-12 (VSP5) подходит для включения и закрытия тока нагрузки и закрытия тока короткого замыкания в наружной трехфазной распределительной системе переменного тока с номинальным напряжением 12 кВ и номинальной частотой 50 Гц.
Он подходит для защиты и контроля в электрораспределительных системах подстанций и промышленных и горнодобывающих предприятий, а также в местах, где часто работают сельские электрические сети.
Европейская кабельная распределительная коробка является кабельным инженерным оборудованием, широко используемым в системах распределительной сети электроэнергии в последние годы.
Предустановленная коробчатая подстанция американского типа серии YB27-12 подходит для электроснабжения кольцевой сети 10 кВ, двойного источника питания или терминальной системы электроснабжения в качестве трансформатора, измерения, компенсационного контроля и устройства защиты.
Низковольтный вытягивающий распределительный шкаф типа GCS подходит для систем распределения электростанций, нефтяных, химических, металлургических, текстильных, высотных зданий и других отраслей промышленности.
Вакуумный автоматический выключатель типа ZN23-40.5 является внутренним высоковольтным электрооборудованием с номинальным напряжением 40,5 кВ и трехфазным переменным током 50 Гц.
Распределительное устройство типа KYN28A-24 (SDK1-24) имеет различные функции предотвращения неправильной эксплуатации, в том числе предотвращение перемещения ручной тележки с нагрузкой, предотвращение включения автоматического выключателя в закрытом положении заземляющего выключателя, предотвращение включения заземляющего выключателя под напряжением и предотвращение неправильного входа в отсек под напряжением.
Он в основном используется для распределительных систем сельских сетей, городских сетей, шахт, железных дорог и портов с номинальным током 630А и номинальной частотой 50Гц.
Наружная комплексная распределительная коробка серии JP представляет собой комплексную распределительную установку, объединяющую многофункциональные функции, такие как счетчик, выход, компенсация реактивной мощности и т.д.
Внутренний высоковольтный заземляющий выключатель типа JN22B-40.5 (далее именуемый заземляющий выключатель) является новым продуктом, разработанным компанией.
