Подходит для трехфазной энергосистемы переменного тока 50Гц, используется для приема и распределения электрической энергии на электростанциях, подстанциях и распределительных помещениях промышленных и горнодобывающих предприятиях, а также для управления, защиты и контроля цепей.

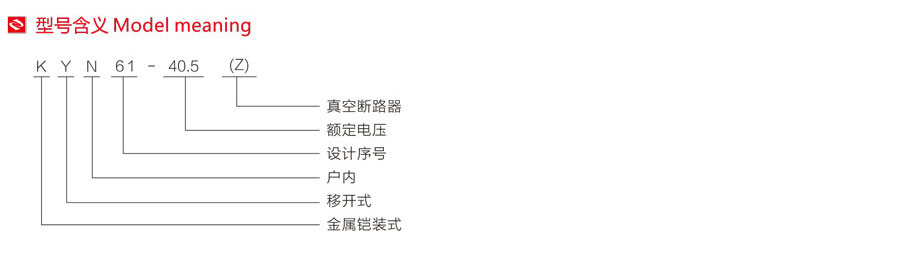

Бронированное съемное металлическое закрытое распределительное устройство переменного тока типа KYN61-40.5(Z) (далее именуемое «распределительное устройство»)
подходит для трехфазной энергосистемы переменного тока 50Гц, используется для приема и распределения электрической энергии на электростанциях, подстанциях и распределительных помещениях промышленных и горнодобывающих предприятиях, а также для управления, защиты и контроля цепей.
Этот продукт соответствует стандартам: GB3906 «Металлическое закрытое распределительное устройство переменного тока 3~35кВ», GBr/T11022 «Общие технические требования к стандартам высоковольтного распределительного устройства и управляющего устройства», IEC 60298 «Металлическое закрытое распределительное устройство переменного тока и управляющее устройство номинального напряжения выше 1кВ и менее 50кВ».
♦ Температура окружающего воздуха: температура +40 ℃. Низкая температура -15°С.
♦ Относительная влажность:
Среднесуточная относительная влажность: ≤95%, среднесуточное давление водяного пара не более 2,2 кПа;
Среднемесячная относительная влажность: ≤90%, среднемесячное давление водяного пара не более 1,8 кПа;
♦ Высота над уровнем моря: до 1000м.
♦ Интенсивность землетрясения: не более 8 градусов.
♦ Окружающий воздух не должен быть очевидно загрязнен коррозионными или горючими газами, водяным паром и т.д.
♦ Отсутствие места сильной вибрации.
♦ Когда используется в нормальных условиях за пределами GB3906, переговоры между пользователем и изготовителем
♦ Конструкция шкафа используется в сборке, а автоматический выключатель использует конструкцию ручной тележки напольного типа;
♦ Оснащен новым вакуумным автоматическим выключателем с композитной изоляцией, который обладает характеристиками хорошей взаимозаменяемости и простой замены;
♦ В раме ручной тележки установлен механизм движения винтовой гайки, который может легко перемещать ручную тележку и предотвращать неправильную эксплуатацию и повреждение конструкции движения;
♦ Все операции могут быть выполнены с закрытой дверью шкафа;
♦ Блокировка между главным выключателем, ручной тележкой и дверью распределительного шкафа использует обязательный механический способ блокировки для удовлетворения функции « пяти защит»;
♦ Кабельная камера имеет достаточное пространство и может подключить несколько кабелей;
♦ быстрый заземляющий переключатель используется для заземления и короткого замыкания
♦ степень защиты корпуса IP3X, степень защиты IP2X при открытой двери тележки;
♦ Продукция соответствует GB3906-1991, DL404-1997 и принимает международный стандарт IEC-298.
| Наименование | единица | значительное число |
| номинальное напряжение | кВ | 40.5 |
| номинальная частота | Гц | 50 |
| Номинальное выдерживаемое напряжение промышленной частоты | кВ | 95/1мин |
| Номинальное напряжение выдерживаемого импульса молнии | кВ | 185 |
| номинальный ток | А | 125016002000 |
| Номинальный кратковременный выдерживающий ток | кА | 202531.5 |
| Номинальный кратковременный ток отключения | кА | 202531.5 |
| Номинальный пиковый выдерживаемый ток | кА | 506380 |
| Номинальная продолжительность короткого замыкания | мс | 4 |
| время открытия | мс | 30≤t≤60 |
| время включения | С | 50≤t≤100 |
| Номинальное количество токов отключения короткого замыкания | раз | 20 |
| механический срок службы | раз | 10000 |
| Наименование | единица | значительное число |
| номинальное напряжение | кВ | 40.5 |
| номинальный ток | А | 125016002000 |
| номинальная частота | Гц | 50 |
| Номинальный кратковременный выдерживающий ток | кА | 202531.5 |
| Номинальный пиковый выдерживаемый ток | кА | 506380 |
| Номинальное выдерживаемое напряжение промышленной частоты | кВ | 95/1мин |
| Номинальное напряжение выдерживаемого импульса молнии | кВ | 185 |
| Номинальная продолжительность короткого замыкания | С | 4 |
| Степень защиты | IP3X |
(мм)
| высота | 2650 |
| ширина | Номинальный ток 1600А и ниже 1400 |
| глубина | кабель входящий и выходящий 2870 |
| воздушная входная и выходная линия 2950 |
| Наименование | единица | значительное число | |
| Номинальное рабочее напряжение | катушка отключения | В | DC220/110, AC220/110 |
| включительная катушка | |||
| Номинальный рабочий ток | катушка отключения | А | 0,96 (220В), 1,05 (110В) |
| включительная катушка | |||
| Мощность электродвигателя накопителя | W | 230 | |
| Номинальное напряжение двигателя накопителя | В | DC220/110, AC220/110 | |
| время накопления энергии | С | ≤12 | |

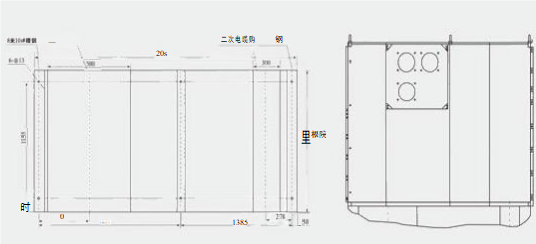

а. Высота электропомещения: ≥4500мм;
б. Расстояние между задней частью шкафа и стеной: ≥1500мм;
в. Плоскостность каркаса фундамента: ≤1мм/м²;
г. Высота закладного швеллера фундамента над грунтом не должна превышать 3мм; д, он может быть закреплен на фундаменте болтами или сваркой;
е. Масса распределительного устройства около 1800кг;
ж. Ширина рабочего коридора распределительного устройства (один ряд): ≥3000мм; Двухсторонний (лицом к лицу) ≥4000мм.

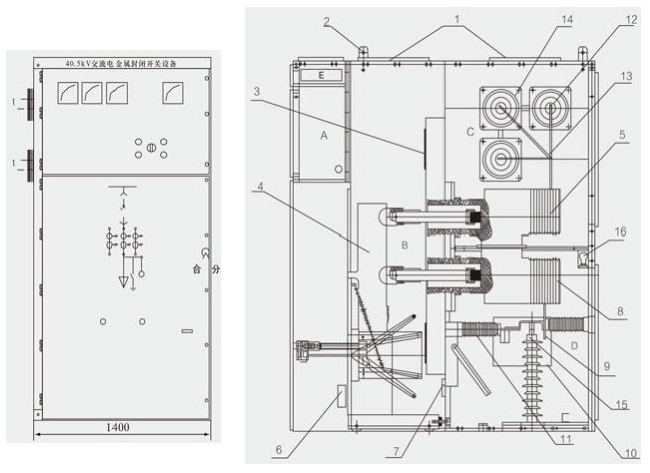

А. Помещение КИП
B. Помещение автоматических выключателей
С. Помещение шины
D. Помещение кабелей
Е. Помещение малой шины
1. Сбросная пластина
2. Подъемное кольцо
3. Клапан
4, автоматический выключатель
5. Контактная коробка
6. Вторичная вилка
7. Нагревательное устройство
8. Трансформатор тока
9, кабель
10. Изоляционная перегородка
11. Заземляющий выключатель
12. Главная шина
13. Основная шина
14. Втулка шины
15. Громоразрядник
16. Лампа освещения
Существует 24 типичных варианта первичного соединения распределительного устройства, которые могут удовлетворить потребности потребителей в входе и выходе кабеля, воздушном входе и выходе, связи, измерении, защите и т.д., если есть потребности в других вариантах, отличающихся от существующих вариантов, просим согласовать с заводом.
| Номер протокола | 01 | 02 | 03 | 04 | ||||||||
| схема первичной линии |  |
 |
 |
|
||||||||
| Основные элементы | номинальный ток 1250,1600,2000 | |||||||||||
| Автоматический выключатель ZN85-40.5 | 1 | 1 | 1 | 1 | ||||||||
| Трансформатор тока LDBJ8(9)-35 | 1 | 2 | 3 | |||||||||
| Заземляющий выключатель JN22-40.5/31.5 | 1 | 1 | 1 | 1 | ||||||||
| Использование | воздушная выходная линия | воздушная выходная линия | воздушная выходная линия | воздушная выходная линия | ||||||||
| Номер протокола | 05 | 06 | 07 | 08 | |
| схема первичной линии |  |
 |
 |
 |
|
| Основные элементы | номинальный ток 1250,1600,2000 | ||||
| Автоматический выключатель ZN85-40.5 | 1 | 1 | 1 | 1 | |
| Трансформатор тока LDBJ8(9)-35 | 1 | 2 | 3 | ||
| Заземляющий выключатель JN22-40.5/31.5 | 1 | 1 | 1 | 1 | |
| Использование | выход кабеля | выход кабеля | выход кабеля | выход кабеля | |
