Порт LW-12-вторичный слияние автоматического выключателя SF6 (далее именуемый автоматическим выключателем) является продуктом нового поколения, разработанным нашей компанией в соответствии с требованиями к подключению к сети первичного и вторичного слияния комплектных колонных выключателей Государственной сети.
Порт LW-12-вторичный слияние автоматического выключателя SF6 (далее именуемый автоматическим выключателем) является продуктом нового поколения, разработанным нашей компанией в соответствии с требованиями к подключению к сети первичного и вторичного слияния комплектных колонных выключателей Государственной сети. Автоматический выключатель отвечает требованиям первичного и вторичного комплекта переключателей на столбе государственной сети и обладает преимуществами компактной структуры, разумной компоновки и полных функций.
Все показатели автоматического выключателя соответствуют требованиям первичного и вторичного слияния комплектного переключателя на колонне Государственной электросети и прошли специальный контроль первичного и вторичного слияния Китайской научно-исследовательской академии электроэнергетики. Автоматический выключатель использует трехфазный защитный трансформатор тока, трансформатор тока нулевой последовательности и датчик напряжения нулевой последовательности с унифицированными параметрами, который обладает характеристиками широкого диапазона измерения, высокой точности измерения и высокой надежности. В сотрудничестве с первичным и вторичным контроллером слияния он может быстро и точно определить различные неисправности линии.
1. Температура окружающего воздуха: -40℃~+40℃; 2. Высота над уровнем моря: не более 3000м;
2. Окружающий воздух может быть загрязнен пылью, дымом, агрессивным газом, паром или солевым туманом, класс загрязнения: класс IV; 4. Скорость ветра не более 34 м/с (эквивалентная 700 Па на поверхности цилиндра);
3. Вибрация или движение грунта со стороны распределительного устройства и управляющего оборудования незначительны; 6. Амплитуда электромагнитных помех, индуцируемых во вторичной системе, не превышает 1,10 кВ.
Основные электрические параметры приведены в таблице 1
| порядковый номер | Проект | единица | параметр | |
| 01 | номинальное напряжение | кВ | 12 | |
| 02 | номинальная частота | Гц | 50 | |
| 03 | номинальный ток | А | 630 | |
| 04 | Номинальный ток разрыва короткого замыкания | кА | 20 | |
| 05 | Номинальная продолжительность короткого замыкания | С | 4 | |
| 06 | Номинальный кратковременный выдерживающий ток |
кА |
20 | |
| 07 | Номинальный пиковый выдерживаемый ток | 50 | ||
| 08 | Номинальный ток зарядки кабеля | А | 25 | |
| 09 | Номинальная последовательность работы | минуты-0,3 с-комбинированные минуты-180 с-комбинированные минуты | ||
| 10 | Номинальное рабочее давление (при манометрическом давлении 20℃) |
МПа |
0.35 | |
| 11 | Минимальное функциональное давление (при манометрическом давлении 20℃) | 0.25 | ||
|
12 |
попеременный и относительный |
кВ |
42 | |
| 1мин выдерживаемое напряжение на промышленной частоте (при минимальном рабочем давлении) | разрушительная зона | 48 | ||
|
13 |
Номинальное напряжение молнии (при минимальном рабочем давлении) | попеременный и относительный | 75 | |
| разрушительная зона | 85 | |||
| 14 | Номинальное количество механической устойчивости | раз | 10000 | |
| 15 | Годовой коэффициент утечки газа SF6 | ≤0.05% | ||
| 16 | Номинальное рабочее напряжение | В | DC24 | |
Основные параметры механических характеристик приведены в таблице 2
| порядковый номер | Проект | единица | параметр |
| 01 | расстояние открытия контактов | мм | 36~38 |
| 02 | сверхход контакта | 20±2 | |
| 03 | время включения |
мс |
40~80 |
| 04 | время открытия | 30~60 | |
| 05 | разные периоды закрытия и открытия | мс | ≤2 |
| 06 | скорость жесткого закрытия | м/с | 2.6±0.2 |
| 07 | скорость жесткого разделения | 3.2±0.3 | |
| 08 | сопротивление главного контура | μΩ | ≤120 |
1. Автоматический выключатель использует принцип тушения дуги типа вращения дуги, использует силу магнитного поля тока дуги, чтобы заставить дугу вращаться на высокой скорости вдоль определенного сечения, поскольку масса дуги относительно легкая, при вращении на высокой скорости, дуга постепенно растягивается и постоянно контактирует со свежим газом SF6, охлаждается и погаснет. Эта структура автоматического выключателя обладает преимуществами сильной дуговой способности, длительного срока службы, отсутствия явления перехвата тока при отключении малого тока, отсутствия рабочего перенапряжения и т. Д. В то же время требуется небольшая рабочая работа и высокая надежность.
2. Автоматический выключатель использует миниатюризационный пружинный механизм управления, который обладает преимуществами надежного действия, длительного механического срока службы и простого управления. Механизм пружинного управления может накопить энергию вручную и электрически, закрывать и открывать вручную и электрически, а также имеет функцию повторного включения.

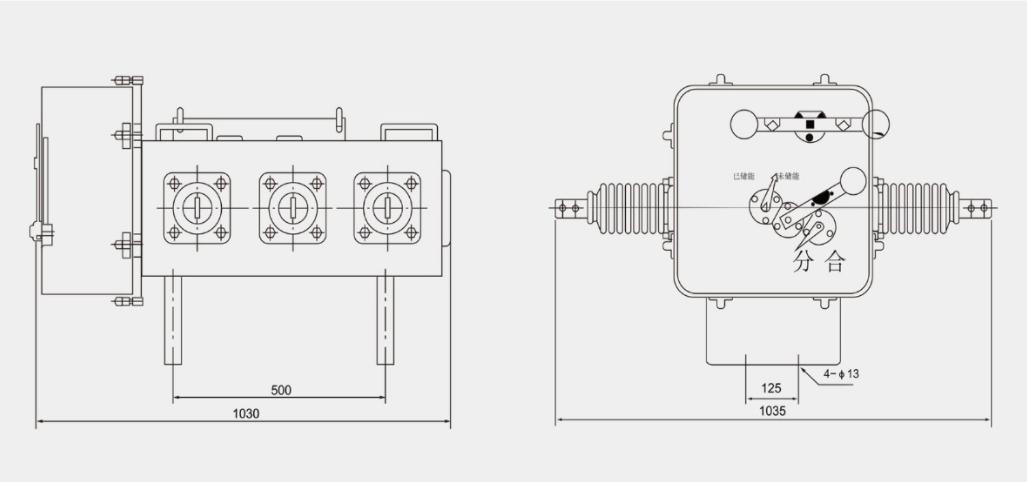

3. Материал коробки автоматического выключателя сварен из нержавеющей стали 304 толщиной 3мм, полностью газонепроницаемой конструкции, степень защиты не ниже IP67; Коробка имеет легкий для наблюдения и очевидный индикатор положения открытия и закрытия и индикатор состояния накопления энергии. Индикатор надежно соединен с рабочим механизмом, и действие индикатора надежно. Корпус коробки имеет ручку для переноски, чтобы избежать вытягивания втулки провода.
Встроенный трехфазный трансформатор тока в автоматический выключатель, основные параметры приведены в таблице 3
| порядковый номер | Проект | единица | встреча | количество |
| 01 | коэффициент номинального тока | 600/1 | 600/С | |
| 02 | уровень точности | раз | 0,5/5P10 | |
| 03 | полярность | минус полярность | ||
| 04 | номинальная нагрузка | ВА | 1 | 2.5 |
Встроенный в автоматический выключатель трансформатор тока нулевой последовательности, основные параметры приведены в таблице 4
| порядковый номер | Проект | единица | параметр |
| 01 | коэффициент номинального тока | 20/1 | |
|
02 |
уровень точности |
класс |
Относительно при входном токе первичной стороны от 1А до номинального
Ошибка ≤3%, при вводе первичного тока 100А, гарантируется Относительная погрешность защиты ≤10% |
| 03 | полярность | минус полярность | |
| 04 | номинальная нагрузка | 0,5 ВА |
Встроенный в автоматический выключатель датчик напряжения нулевой последовательности, основные параметры приведены в таблице 5
| порядковый номер | Проект | единица | параметр |
| 01 | коэффициент преобразования | (10кВ/√3)/(6,5В/3) | |
| 02 | уровень точности | класс | 3П |
| 03 | частичный разряд | ПК | ≤20 (1,2 Ум/В3) |
| 04 | Сопротивление изоляции после комбинации с переключателем (переключатель напротив земли) | МΩ | >1000 |
| 05 | Способ реализации | конденсаторный делитель |
Корпус автоматического выключателя использует 26-жильную авиационную розетку для выхода, определение авиационной вставки соответствует техническим требованиям первичного и вторичного слияния комплектного переключателя на колонне государственной сети.
