Надувное металлическое закрытое полностью изолированное распределительное устройство SRM6-12 SF6, разработанное нашей компанией, было включено в список научно-технических продуктов провинции Чжэцзян после типового испытания Национального центра испытаний высоковольтных электроприборов и проекта науки и техники провинции Чжэцзян.
Надувное металлическое закрытое полностью изолированное распределительное устройство SRM6-12 SF6, разработанное нашей компанией, было включено в список научно-технических продуктов провинции Чжэцзян после типового испытания Национального центра испытаний высоковольтных электроприборов и проекта науки и техники провинции Чжэцзян. Продукты широко используются в системах распределения электроэнергии 10 кВ/6 кВ и являются коммутационными продуктами для систем распределения электроэнергии для различных городских и сельских пользователей.
Распределительные шкафы в модульном режиме блока, которые могут быть комбинированы в соответствии с различными целями; Есть два типа: комбинация стационарных блоков и расширяемые блоки, которые удовлетворяют потребности различных подстанций в гибком использовании компактных распределительных устройств.
Надувной шкаф SRM6-12 представляет собой герметичную систему, в которой напряженные детали и выключатели закрыты в корпусе из нержавеющей стали. Вся установка переключателя не зависит от внешних условий окружающей среды, что позволяет обеспечить надежность работы и личную безопасность. И реализован безобслуживание. Выбирая расширяемые шины, любая комбинация может быть реализована для достижения полной модульности. Расширенная защитная изоляция и экранирование шины повышают надежность и безопасность. Надувной кольцевой сетевой шкаф SRM6-12 одновременно может предоставить телевизионное автоматическое решение, формирует концепцию интеллектуального переключателя и снижает рабочую нагрузку на монтаж и наладку на месте.
Раздувные кольцевые шкафы SRM6-12 делятся на нерасширенную стандартную конфигурацию и расширяемую стандартную конфигурацию. Гибкость благодаря комбинации полных модулей и полумодулей и самомасштабируемости.
Надувной шкаф плохого сетевого шкафа SRM6-12 соответствует стандарту GB. Расчетный срок эксплуатации в помещенных условиях (20°С) превышает 30 лет.

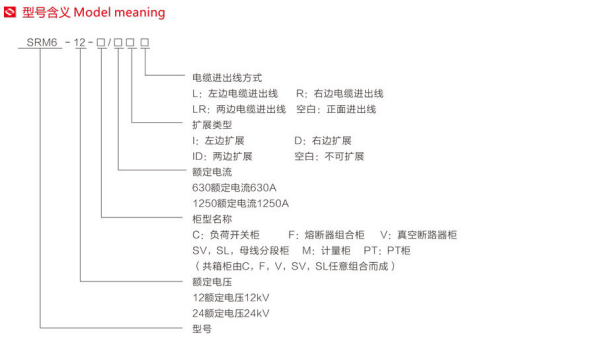

◊ SRM6-12/C/630DL означает распределительное устройство нагрузки, номинальное напряжение 12кВ, номинальный ток 630А, расширение правой стороны, вход и выход кабеля левой стороны.
◊ SRM6-12-CF/630IR представляет собой комбинацию блока переключателя нагрузки и блока комбинации предохранителя, напряжение шины 12кВ, ток шины 630А, расширение слева, вход и выход кабеля справа.
♦ эксплуатационная безопасность
♦ предоставляет нашим пользователям особые гарантии безопасности с помощью следующих мер безопасности:
◊ Интегрированный трехстанционный переключатель нагрузки
◊ Автоматический выключатель использует переключатель нагрузки вместо разъединителя, более безопасный и надежный
◊ Полностью герметичная конструкция на первичной стороне обеспечивает защиту от внешнего контакта
◊ Механическая блокировка, отвечающая требованиям пяти профилактики
◊ живой дисплей может обеспечить индикацию живой линии входящей и выходящей
♦ работает надежно
◊ Полностью герметичная конструкция, переключатель 10кВ и заряженное тело шины герметично запечатаны в воздушном ящике, сваренном из нержавеющей стали 3мм; С силиконовой резиновой штепсельной вилкой для достижения полной изоляции и полной герметизации головки кабеля, поэтому он не подвергается влиянию внешней среды, такой как пыль, влажность и мелкие животные
◊ Механизм работы накопления энергии пружины, который может работать вручную или электрически
◊ Панельная аналоговая линейная диаграмма обеспечивает индикацию положения переключателя
◊ Корпус шкафа изготовлен из оцинкованного листа с электростатическим распылением поверхности для усиления коррозионной стойкости
◊ Манометр контролирует безопасный диапазон давления газа SF6 в коробке
♦ Экономика
◊ Бесплатное обслуживание
◊ Высокая надежность
◊ срок службы может быть до 20 лет
♦ Программа гибкая
◊ Многочисленные способы входа линии, которые могут достичь левой, правой, верхней или вперед линии
◊ Многочисленные способы комбинации, любая комбинация может быть достигнута между каждым блоком

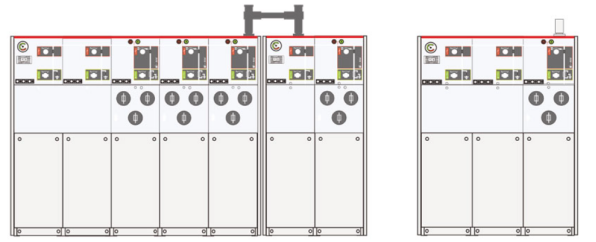

◊ Используя изолированную шину, он может реализовать передний и задний параллельный шкаф или левый и правый параллельный
◊ Гибкий вариант дизайна
♦ широко используется
◊ Выходящая линия имеет большую емкость дома и маленькую площадь, подходит для различных потребностей применения
♦ Техническое описание
Надувные распределительные шкафы серии SRM6-12 установлены на раме из оцинкованного листа с блоком переключателя внутри воздушного ящика SF6, который изготовлен из антикоррозионного и немагнитного листа нержавеющей стали толщиной 3 мм. Воздушный бак SF6 представляет собой «герметичную систему давления», которая может работать в нормальных рабочих условиях в течение 20 лет. Давление газа SF6 при нормальной работе составляет от 0,15 до 0,4 бар. Воздушный ящик оснащен устройством сброса давления, которое гарантирует, что газ может быть выпущен снизу или сзади, когда давление слишком высокое.
♦ Блок переключения
Переключатель нагрузки использует способ коаксиального вращения с двумя точками останова, работает кинетической энергией через одно и то же рабочее отверстие и скейтборд, поэтому переключатель может находиться только в одном из трех состояний « включение, открытие и заземление» в любой момент времени, чтобы полностью избежать неправильной работы.
♦ Операционный орган
Рабочий механизм переключателя установлен в передней части воздушной коробки, после технологической обработки он предотвращает коррозию, удобен для ручной эксплуатации и технического обслуживания, а также легко реализует электрическую эксплуатацию.
| код блока | смысл |
| C | Стандартный блок переключателя нагрузки с |
| F | Комбинированный электрический блок переключателя нагрузки и предохранителя |
| В | блок выключателя |
| Д | Блок входа кабеля (без переключателя) |
| + | обсадная колонна боковой шины Верхняя колонна шины |
| СЛ М | Узел учета блока |
| ПТ | Блок PT |
| 1К2 (4) | Блок переключателя нагрузки с двумя выходными гильзами |
| Тип | Модуль C | Модуль F | V модуль | Модуль CB | ||
| переключатель | комбинированная | вакуумный выключатель | Разъединительный/заземляющий | вакуумный автоматический выключатель | Разъединительный/заземляющий | |
| номинальное напряжение кВ | 12 | 12 | 12 | 12 | 12 | 12 |
| номинальная частота Гц | 50 | 50 | 50 | 50 | 50 | 50 |
| Выдерживаемое напряжение на промышленной частоте (фаза/порт) кВ | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
| Напряжение выдерживаемого импульса молнии кВ | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
| номинальный ток А | 630 | Примечание | 630 | 1250/630 | ||
| Номинальный ток отключения замкнутого контура A | 630 | |||||
| Номинальный ток отключения зарядки кабеля A | 135/135 | |||||
| Номинальный ток закрытия короткого замыкания (пик) | 50 | 80 | ||||
| Номинальный пиковый выдерживаемый ток кА | 50 | |||||
| Номинальный кратковременный выдерживающий ток кА/3с | 20 | |||||
| Номинальный ток разрыва короткого замыкания кА | 31.5 | 20 | 25 | 25 | ||
| номинальный ток передачи А | 1750 | |||||
| Максимальный ток предохранителя А | 125 | |||||
| контурное сопротивление Q | ≤300 | ≤600 | ||||
| механический срок службы раз | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
Примечание: (1) Зависит от номинального значения тока предохранителя.

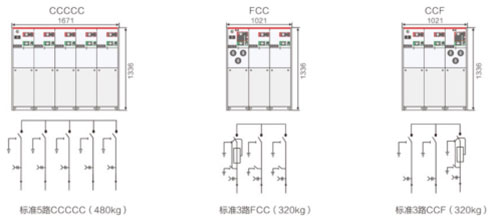

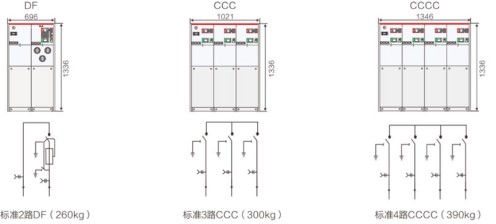

◆ Всего следующие пятнадцать стандартных комбинаций доступны
◇ Каждый модуль распределительного устройства SRM6-12 имеет следующую конфигурацию
◆ D шкаф-модуль подъема
◇ Характеристики стандартной конфигурации в «Модуле соединения кабеля без заземляющего ножа»
◆ Шкаф С-модуль переключателя нагрузки
◇ Характеристики стандартной конфигурации в «модуле переключателя нагрузки»
◆ Шкаф F-комбинированный электрический модуль предохранителя переключателя нагрузки
◇ Характеристики стандартной конфигурации в «Комбинированном электрическом модуле предохранителя переключателя нагрузки»
◆ V шкаф-модуль вакуумного переключателя
◇ Характеристики стандартной конфигурации в модуле вакуумного переключателя
Настройка
◆ Емкостный индикатор напряжения входной втулки
◆ Установить один мониторинг в каждой воздушной камере
◆ Манометр плотности SF6
◆ подъемные ушины для подъема
◆ Операционная ручка
Опционный
◆ Электрический механизм управления
◆ Индикатор короткого замыкания кабеля и замыкания на землю
◆ Трансформаторы тока и счетчики
◆ Дистанционный мониторинг
