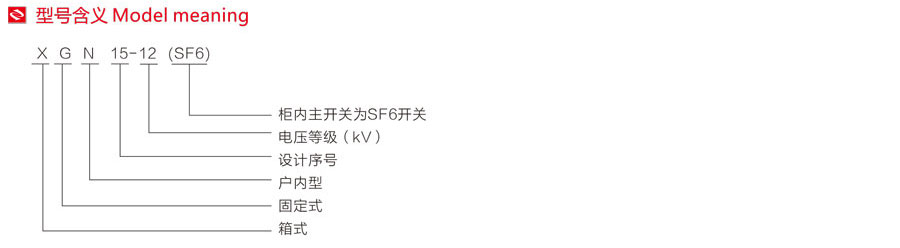

Металлическое закрытое кольцевое распределительное устройство переменного тока типа XGN15-12 (SF6) (далее именуемое кольцевое распределительное устройство) является высоковольтным электрооборудованием, успешно разработанным и разработанным нами в соответствии с требованиями реконструкции сельских и городских сетей в Китае.
Металлическое закрытое кольцевое распределительное устройство переменного тока типа XGN15-12 (SF6) (далее именуемое кольцевое распределительное устройство) является высоковольтным электрооборудованием, успешно разработанным и разработанным нами в соответствии с требованиями реконструкции сельских и городских сетей в Китае. Все технические показатели соответствуют стандартам IEC62271-200: 2003 и GB3906.
Главный выключатель, рабочий механизм и компоненты кольцевого сетевого шкафа используются оригинальные детали компании ABB или коммутационные устройства типа SFL-12/24, собранные в Китае, также могут быть оснащены оригинальными деталями компании ABB типа HAD/US SF6 по требованию пользователя. Автоматический выключатель или вакуумный выключатель типа VD4-S. Его режим работы делится на ручную и электрическую.
Корпус шкафа заклепан после обработки станками с ЧПУ, уровень защиты достигает IP3X и имеет надежную механическую блокировку и функции предотвращения неправильной работы. Этот продукт обладает характеристиками небольшого размера, легкого веса, красивого внешнего вида, простоты в эксплуатации, длительного срока службы, высоких параметров, отсутствия загрязнения и меньшего обслуживания.
Металлическое замкнутое кольцевое распределительное устройство переменного тока типа XGN15-12 (SF6) предназначено для приема и распределения электрической энергии в электрических сетях переменного тока 50 Гц и 12 кВ. Главным выключателем в шкафе является выключатель SF6.
♦ Температура окружающей среды: верхний предел +40℃, нижний предел -25℃;
♦ высота над уровнем моря: высота над уровнем моря не более 2000м;
♦ относительная температура: среднесуточная температура не более 95%; Среднемесячное значение не превышает 90%;
♦ Окружающая среда: окружающий воздух не загрязнен коррозионным газом или горючим газом, водяным паром и т. Д.
♦ Отсутствие регулярных сильных вибраций.

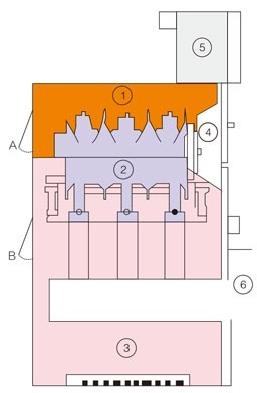

◆ Структура шкафа
◇ Корпус кольцевого сетевого шкафа заклепан из алюминиево-цинкового листа толщиной 2мм (или холоднокатаного листа после распыления пластика), за шкафом предусмотрены два отверстия для сброса давления, одно из которых предназначено для кабельного помещения, другое предназначено для выключателя нагрузки/помещения шины. Эта структура может максимально обеспечить личную безопасность и надежность эксплуатационного оборудования.
◆ камера каждого перегородка
◆ камера шины
◇ Шинное помещение расположено в верхней части шкафа и соединено с соседними распределительными устройствами.
◇ Переключатель нагрузки является независимым блоком, внутри которого заполняется газом SF6.
◆ кабельное помещение
◇ Около 75% пространства используется для кабельных соединений, предохранителей, заземляющих переключателей и установок CT, PT.
◆ Механизмная камера и блокировка
◇ Камера содержит рабочий механизм и блокировку механизма, а также индикацию положения, вспомогательные контакты, катушку разъема, индикацию под напряжением и блокировку.
◆ Релейная коробка
◇ Коробка реле находится в верхней части шкафа и является опциональным. Камера используется для установки специальных устройств, таких как приборы, реле и двигатели.
◆ помещение выключателя
◇ Автоматический выключатель (SF6 или вакуум) может быть размещен под переключателем нагрузки.
◆ Снятие давления
◆ Снижение давления выше
Выше используется для снятия давления газа, возникающего при аварии дуги внутри шины и камеры переключателя нагрузки.
◆ Снижение давления ниже
Ниже приведено давление газа, возникающее при аварии дуги внутри кабельной камеры, используемой для сброса.
порядковый номер | Наименование | единица | значительное число |
1 | номинальное напряжение | кВ | 12 |
2 | номинальная частота | Гц | 50 |
3 | Номинальный ток главной шины/максимальный номинальный ток предохранителя | А | 630,125 |
4 | Номинальный кратковременный выдерживаемый ток главного контура и контура заземления | кA/S | 20,3 |
5 | Номинальный пиковый выдерживаемый ток основного контура и контура заземления | кА | 50 |
6 | Номинальный ток закрытия короткого замыкания главного контура и контура заземления | кА | 50 |
7 | Количество отключений полной мощности выключателя нагрузки | раз | 100 |
8 | ток отключения предохранителя | кА | 31.5,40 |
9 | Номинальный ток отключения замкнутого контура | А | 630 |
10 | номинальный ток передачи | А | 1600 |
11 | механический срок службы | раз | 2000 |
12 | 1 мин Выдерживаемое напряжение промышленной частоты (пиковое значение) Относительное, к земле/изоляционное разрушение | кВ | 42,48 |
13 | Выдерживаемое напряжение импульса молнии (пиковое значение) между фазами, к земле/изоляционному разрыву | кВ | 75,85 |
14 | Выдерживаемое напряжение на 1 мин промышленной частоты вторичного контура | кВ | 2 |
15 | Степень защиты | IP3X |

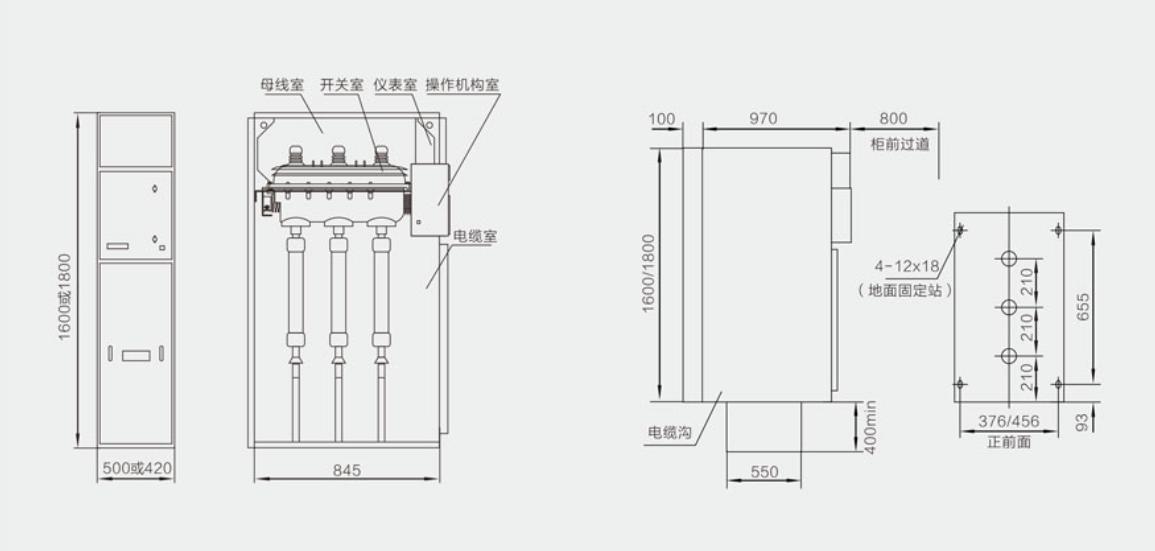

порядковый номер | Наименование | единица | значительное число |
1 | Ширина шкафа автоматического выключателя | мм | 750 |
2 | Другие ширины шкафа | мм | 375,500 |
3 | высокий | мм | 1600,1850 |
4 | глубокий | мм | 980,900 |
5 | Высота коробки реле | мм | 450 |
◆ Переключатель нагрузки типа SFL (оригинальная часть АББ)
Переключатель нагрузки типа SFL представляет собой двойную точку останова, поворотный подвижный контакт, Газ SF6 является дугогасящей средой, а движущиеся и статические контакты помещены в литую эпоксидную смолу оболочку с усиленной конструкцией. На выходном конце рабочего вала находится прозрачная пластиковая торцевая крышка, формованная горячим прессом, и состояние можно наблюдать через торцевую крышку.
Каждый выключатель навсегда герметичен после заполнения газом SF6 давлением 1,4 бар (SFL означает "навсегда герметично"), и детектор гелия может быть использован для проверки на наличие утечки газа.
Вертикальная или горизонтальная установка выключателя не ограничена. В блочном шкафе типичный способ установки состоит в том, чтобы установить стальную перегородку между кабельным отделением и отделением шины и установить ее горизонтально. Этот метод установки герметизирует корпус переключателя в заземленную стальную пластину и изолирует шину от кабельного соединения для соответствия самым строгим требованиям безопасности эксплуатации и технического обслуживания.
Если внутри возникает дуга, в задней части корпуса есть структурная слабая точка, которая будет открыта и выводит дуговой газ из выключателя, затем клапан дугового сброса на шкафе будет открыт и газ избыточного давления будет направлен за пределы шкафа.
Опциональное оборудование Вспомогательный контакт 2 Нормально закрытый 2 Нормально открытый + расширенный 2 Нормально открытый 2 Нормально закрытый 1 катушка разъединения для SFL с механизмом A.
Выключатель механизма выбора K SFL12/17.5 IVDP575305RI ◆ SFL24K IVDP575304RI
Выбор переключателя механизма A SFL12/17.5 IVDP575303RI ◆ SFL24A IVDP575302RI
Вакуумный автоматический выключатель VD4-S (оригинальная часть АББ)
Вакуумный автоматический выключатель типа VD4-S специально предназначен для блокового распределительного устройства, его разрывающая мощность достаточна для различных состояний, включая нормальную работу коммутационного оборудования или ветвной сети и разрыв короткого замыкания в особых случаях и т.д.
Вакуумные автоматические выключатели особенно подходят для сетей, которые часто работают в диапазоне рабочего тока. Вакуумный автоматический выключатель VD4-S оснащен пружинным механизмом управления с функцией повторного включения -0,3 с-в минуте-180 с-в минуте), и надежно действует и имеет длительный срок службы. Весь автоматический выключатель включает в себя три пузыря вакуумного переключателя, а снаружи-цилиндр с изоляцией смолы и вертикальная конструкция.
Гасение дуги является результатом принудительного смещения дуги, вызванного спиральной канавкой дуговогасящего контакта. Поскольку минимальный статический вакуум в изоляционном цилиндре переключателя составляет от 10-4 до 10-8 градусов, несмотря на относительно небольшой зазор между контактами переключателя, можно получить высокую прочность изоляции. Дуга погаснет при первой нулевой точке тока короткого замыкания.
Из-за небольшого контактного зазора, высокой электропроводности в области плазмы металлического газа при падении напряжения дуги и короткого времени дуги энергия дуги чрезвычайно низкая, что выгодно для продления срока службы контакта и всего переключателя.
◆ Стандартное оборудование 1 ручное управление
◇ Электрическая работа
◇ Вспомогательные контакты 2 нормально открытые 2 нормально закрытые
◇ Контакт положения пояса отключения шунта
◇ катушка разделительного включения
◆ Опциональное оборудование-S5 или PR512 сверхтоковое реле
◇ низконапряженный отпуск
◇ Блокирующая катушка
◆ Модель автоматического выключателя
◇ VD41206-20S ◇ VD41706
◇ VD42406
◆ Автоматический выключатель типа HAD/US SF6 (оригинальная часть ABB)
Автоматический выключатель типа HAD/US SF6 специально предназначен для распределительного устройства кольцевой сети, его мощность отключения достаточна для различных состояний, включая работу нормального коммутационного оборудования или ветвной сети и отключение короткого замыкания в особых случаях и т.д. Новое поколение HAD имеет новейший процесс разрыва SF6, а также простую структуру и требует небольшой рабочей энергии. Такой простой механизм накопления энергии обладает характеристиками длительного механического срока службы во время эксплуатации. Автоматический выключатель использует пружинный механизм управления для реализации автоматического повторного включения.
Специальная структура отключающей части переключателя может обеспечить необычайную гарантию продления электрического срока службы. Переключатель изготовлен из разделенной независимой колонной конструкции и размещен вертикально. Переключатель использует принцип самодувки дуги, то есть энергия дуги используется для гасения дуги. Высокая температура и высокая ионизация вызывают электрическую дугу внутри дуговой камеры. С усилением давления и постепенным разделением дуговых контактов, газ выбрасывается через сопло в дуговую камеру, что делает электрическую дугу разреженной, охлаждающей, блокирующей и предотвращающей повторное воспламенение, поэтому движущаяся часть выключателя требует небольшой энергии, что повышает надежность длительной работы.
Технические данные SFL | ||||
номинальное напряжение | кВ | 12 | 17.5 | 24 |
ударное напряжение | кВ | 75 | 95 | 125 |
Выдерживаемое напряжение частоты промышленности | кВ | 28 | 38 | 50 |
номинальный ток | А | 630 | 630 | 630 |
закрытая емкость | кА | 50 | 50 | 40 |
термостабилизированный ток | кА/с | 20,3 |   | |
мощность разрыва | А | 1700 | ||
максимальный предохранитель | А | 125 | один | |
полярное расстояние | мм | 210 | 210 | 210 |
VD4-S Технические данные | ||||
номинальное напряжение | кВ | 12 | 17.5 | 24 |
ударное напряжение | кВ | 75 | 95 | 125 |
Выдерживаемое напряжение | кВ | 28 | 38 | 50 |
номинальный ток | А | 630 | 630 | 630 |
термостабилизированный ток | кА/с | 20,3 | ||
полярное расстояние | мм | 210 | 210 | 210 |
Продолжительность дуги короткая, и прочность изоляции в дуговой камере быстро восстанавливается.
Безопасность и надежность гарантированы даже в самых требовательных условиях.
Может отключать низкие индуктивные и емкостные токи.
Механизм работы прост, он может быстро открывать и закрывать, а механический срок службы длинный.
Уменьшение износа контактов и дуговой камеры, то есть продление электрического срока службы.
Большое количество допускаемых операций, но небольшой объем работ по обслуживанию.
Легкая конструкция, компактная и стабильная.
◆ Стандартное оборудование
◇ Электрическая работа
◇ Ручная работа
◇ Вспомогательный контакт (2 нормально открытых, 2 нормально закрытых)
◇ Шунтовый отключение с позиционным контактом
◇ катушка разделительного включения
◇ Контроль давления газа на сигнальных контактах
◆ Опциональное оборудование-твердотельное перегрузочное реле S5
◇ Реле сверхтока PR511-PR512
◇ низконапряженный отпуск
◇ блокировочное прочное кольцо
◇ HAD120625
◇ HAD120520
◇ HAD170620
◇ HAD170616
◆ Операционная структура типа K и A (оригинальная часть ABB)
Этот механизм предназначен для работы переключателя нагрузки и переключателя нагрузки с предохранителем
Механизм типа K: Механизм типа K представляет собой однопружинный механизм для работы закрытия и открытия переключателя нагрузки. Закрытие и открытие переключателя осуществляется через мертвую точку за счет накопления энергии пружины. Механизм типа K может выбрать двигатель для электрической работы.
Механизм типа А: Механизм типа А-двухпружинный механизм, один из которых предназначен для включения переключателя, а другой для открытия переключателя. Перед закрытием выключателя пружиной закрытия выключателя он должен быть поставлен в состояние накопления энергии. После операции закрытия выключатель должен автоматически поставляться в состояние накопления энергии. Таким образом, вы можете использовать ручную, шунтовую катушку отключения или ударный штырь предохранителя для отключения.
◆ Опционное оборудование
◇ Работает с помощью двигателя на механизме K
◇ Механизм К 1VDP586042R1
◇ Для переключателя нагрузки с предохранителем
◇ Механизм А 1VDP575013R1
◆ Дополнительное оборудование
◇ Приводится в действие мотором на механизме K
рабочее напряжение
кВ |
Номинальная мощность трансформатора | |||||||||||||||
50 | 75 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 3000 | |
Выбор предохранителя (номинальное значение в Ампере) | ||||||||||||||||
3 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | 100 | 160 | |||||
5 | 16 | 16 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | 100 | 160 | |||
6 | 16 | 10 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | 100 | 160 | ||
10 | 10 | 10 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | 100 | |
12 | 10 | 10 | 16 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | |
15 | 10 | 10 | 16 | 16 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 100 | |
20 | 10 | 10 | 10 | 10 | 16 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 |
24 | 10 | 10 | 10 | 10 | 16 | 16 | 16 | 15 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 |
Распределительное устройство типа SFL-12/24
Основные компоненты распределительного устройства типа SFL12/24 являются импортными оригинальными деталями. Распределительное устройство представляет собой двухразрывный, трехстанционный, вращающийся подвижный контакт, а газ SF6 использует в качестве дугогасящей среды. Подвижный контакт размещен в литом под давлением эпоксидном корпусе с усиленной конструкцией.
Каждый переключатель постоянно герметичен после заполнения газа SF6 давлением 0,4 бар. Детектор гелия может использоваться для проверки утечки газа. Выключатель устанавливается вертикально и горизонтально. Типичный способ установки в кольцевом сетевом шкафе-установить стальную пластину между кабельным помещением и помещением шины и установить ее горизонтально. Этот метод установки изолирует шину от кабельного соединения для соответствия самым строгим требованиям безопасности для эксплуатации и технического обслуживания.
Если внутри происходит дуга, в задней части корпуса есть структурная слабость, и она будет размыта. Затем открывается клапан сброса дуги на шкафе и направляет поток воздуха избыточного давления наружу шкафа. Опциональное оборудование 1 Вспомогательный контакт 2 Нормально закрытый 2 Нормально открытый + расширенный 2 Нормально открытый 2 Нормально закрытый 1 Шунтовая разъемная катушка для SFL с механизмом A
номинальное напряжение | кВ | 12 | 17.5 | 24 |
ударное напряжение | кВ | 75 | 95 | 125 |
Выдерживаемое напряжение частоты промышленности | 42 | 55 | 65 | |
номинальный ток | А | 630 | 630 | 630 |
закрытая емкость | кА | 50 | 50 | 40 |
термостабилизированный ток | кА/с | 20/3 | - | |
мощность переключения | А | 1700 | ||
максимальный предохранитель | А | 125 | ||
полярное расстояние | мм | 210 | 210 | 210 |
◆ Операционный механизм
◇ двухфункциональный механизм : Функция переключателя типа К
◇ Используйте рычаг управления или двигатель для самостоятельного открытия и включения
◆ Вспомогательные контакты:--------переключатель (20+2C)/переключатель (20+3C) и заземляющий переключатель (10+1C)
◆ Функция переключателя заземления
◇ Используйте операционный рычаг для самостоятельного открытия и закрытия. Эксплуатационная энергия обеспечивается сжатой пружиной. После освобождения пружины контакты быстро закрываются или открываются.
◇ Механическая индикация:-------механический дисплей при горении предохранителя в компоненте/выбор двигателя/AC220V/DC220V
◆ Двухфункциональный механизм работы : Функция переключателя типа А
◇ Используйте рычаг управления или двигатель для открытия и закрытия самостоятельно, рабочая энергия обеспечивается сжатой пружиной, которая после выпуска пружины закрывает контакт. Операции открытия и включения выполняются самостоятельно с помощью кнопки (О) или блока отключения.
◆ Функция переключателя заземления
◇ Работа открытия и закрытия выполняется независимо с помощью операционного рычага, рабочая энергия обеспечивается сжатой пружиной, которая после выпуска пружины. Быстрое закрытие или открытие контактов.
◇ Вспомогательные контакты:-------Выключатель (20+2С) и выключатель заземления (10+1С) при выборе двигателя Выключатель (1С) и выключатель заземления/(10+1С)/вырыв предохранителя (1С) Механическая индикация/отключение/отключение разделительного возбуждения/недостаточное напряжение/выбор двигателя
Сеть
◆ Распределительное устройство имеет следующие цепи:
◇ Когда переключатель нагрузки находится в закрытом положении, работа переключателя заземления заблокирована;
◇ Когда заземляющий выключатель находится в закрытом положении, работа выключателя нагрузки заблокирована;
◇ Открытие входной двери кольцевого сетевого шкафа допускается только при закрытии заземляющего выключателя, в других случаях входная дверь заперта,
Операция
Для распределительного устройства с переключателем нагрузки используйте специальную рукоятку для работы на передней стороне распределительного устройства. На передней стороне рабочего механизма есть два рабочих отверстия: верхняя часть рабочего отверстия для переключателя заземления, а нижняя часть рабочего отверстия для переключателя нагрузки. При работе ручка поворачивается по часовой стрелке в направлении включения переключателя, а против часовой стрелки в направлении открытия переключателя. Электрические устройства открытия и закрытия также могут быть установлены для дистанционного управления. (Примечание: иногда выключатель нагрузки не имеет выключателя заземления, рабочее отверстие выключателя заземления используется для разблокировки двери шкафа).
Для коммутационного устройства, оснащенного комбинированными электроприборами, последовательность операций такая же, как и выше, за исключением ручной кнопки отключения для операции отключения переключателя нагрузки. Нижний заземляющий выключатель, установленный в комбинированном электрическом шкафе, открывается и закрывается с верхним заземляющим выключателем через шатун. Остаточный небольшой ток на нижнем седле предохранителя выпускается при закрытии, чтобы повысить безопасность при замене предохранителя.
Следующая информация должна быть предоставлена при заказе
◇ Номер схемы основной цепи, схема системы основной проводки, схема расположения, схема расположения. Электрическая принципиальная схема вспомогательного контура IP, схема расположения клемм.
◇ Тип, спецификация и количество электрических компонентов в распределительном устройстве.
◇ Наименование и количество запасных частей и аксессуаров.
◇ Если у вас есть особые требования, пожалуйста, договоритесь с нашей компанией.
