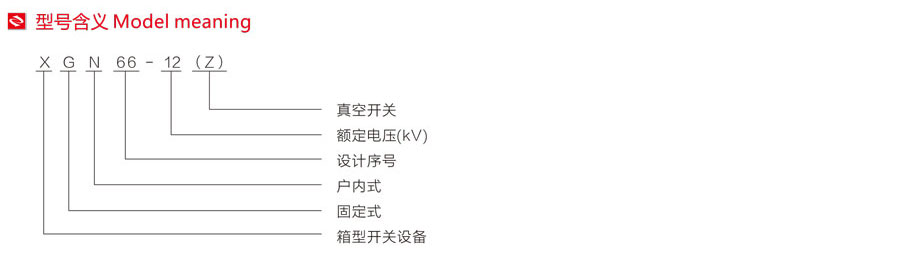

Стационарное замкнутое распределительное устройство типа XGN66-12 (далее именуемое распределительным устройством) является комплектной продукцией высоковольтных электроприборов нашей компании, соответствующей требованиям государственного стандарта GB3906 «Металлическое замкнутое распределительное устройство переменного тока 3-35кВ» DLT404 «Технические условия для заказа внутреннего высоковольтного распределительного устройства переменного тока». Также соответствует требованиям стандарта IEC60298 «Закрытые распределительные устройства и управляющие устройства переменного тока напряжением от 1кВ до 52кВ».
Этот продукт впитывает зарубежные технологии, он невелик по размерам и составляет всего 50% от объема обычного распределительного устройства; Автоматический выключатель обладает высокой надежностью и хорошей производительностью; Механизм блокировки « пять защитных » является надежным, простым и другими преимуществами. Шкаф распределения представляет собой внутренний комплект трехфазного переменного тока 3,6, 7,2, 12кВ с одной шиной 50Гц, предназначенный для приема и распределения электрической энергии. Он также имеет функции управления, защиты и мониторинга цепей, может использоваться на различных типах электростанций, подстанций, промышленных и горнодобывающих предприятиях, высотных зданиях и других местах, а также может использоваться в комбинации с кольцевыми сетевыми шкафами для включения и выключения станций.
♦ Высота над уровнем моря не превышает 1000 м.
♦ Температура окружающей среды: -25℃: ~+40℃, средняя температура не превышает +35℃ в течение 24 часов.
♦ Горизонтальный наклон не более 3°.
♦ Интенсивность землетрясения не превышает 8 градусов.
♦ Отсутствие сильных вибраций и ударов и взрывоопасных мест.
♦ Корпус шкафа сварен из высококачественной угловой стали.
♦ Помещение автоматического выключателя расположено в средней (нижней) части шкафа, удобно для монтажа, наладки и обслуживания. Стандартно оснащен автоматическим выключателем QCE1 и оснащен каналом сброса давления для обеспечения личной безопасности.
♦ Используя передовой и надежный вращающийся разъединитель, он может безопасно войти в помещение автоматического выключателя для ремонта при напряжении главной шины.
♦ Класс защиты всего шкафа IP2X.
♦ Оснащен надежным и полным функциональным обязательным механическим блокировочным устройством, которое просто и эффективно соответствует требованиям « пяти защит».
♦ С надежной системой заземления.
♦ На двери установлено смотровое окно, которое позволяет четко наблюдать за рабочим состоянием элементов в шкафе.
♦ Блокировка рабочего механизма использует блокировочный механизм JSXGN, который используется в шкафе XGN2-12, простой, надежный, удобный и практичный.
♦ Входящие и выходящие кабели ниже передней части корпуса шкафа, что удобно для пользователей подключиться.
Основные технические параметры и модели компонентов распределительного устройства
| порядковый номер | Проект | единица | Технические параметры |
| 1 | номинальное напряжение | кВ | 3.6,7.2,12 |
| 2 | Номинальное выдерживаемое напряжение промышленной частоты | кВ | к земле, перемена: 42: разрыв: 48 |
| 3 | Номинальное напряжение выдерживаемого импульса молнии | кВ | к земле, перемена: 75: разрыв: 85 |
| 4 | номинальная частота | Гц | 50 |
| 5 | номинальный ток | А | 630,1250, |
| 6 | Номинальный ток разрыва короткого замыкания (эффективное значение) | кА | 20,25,31.5, |
| 7 | Номинальный ток закрытия короткого замыкания (пик) | кА | 50,63,80, |
| 8 | Номинальный динамический устойчивый ток (пик) | кА | 50,63,80 |
| 9 | Номинальный теплоустойчивый ток 4s (эффективное значение) | кА | 20,25,31.5 |
| 10 | Степень защиты | IP2X | |
| 11 | Габаритные размеры (ширинахглубинахвысота) | мм | 900×1000×2300 |
| 12 | Масса | кг | =600 |
Основные технические параметры вакуумного автоматического выключателя типа QCE1-12
| порядковый номер | Проект | единица | Технические параметры |
| 1 | номинальное напряжение | кВ | 12 |
| 2 | номинальный ток | А | 6301250 |
| 3 | Номинальный ток разрыва короткого замыкания | кА | 20,25,31.5 |
| 4 | Номинальный ток закрытия короткого замыкания | кА | 50,63,80 |
| 5 | Номинальный кратковременный выдерживающий ток (4s эффективное значение) | кА | 20,25,31.5 |
| 6 | Номинальный пиковый выдерживаемый ток (пик) | кА | 50,63,80 |
| 7 | механический срок службы | раз | 10000 |
Монтажный фундамент см. чертеж ниже, швеллер фундамента выступает из земли 1-3мм, неровность в пределах метра не должна превышать 1,5мм, общая длина не должна превышать 5мм.
♦ Разместить распределительные устройства на фундамент по порядку, отрегулировать положение установки. Затем используйте болты М12 или точечную сварку для закрепления, а между шкафами используйте болты М8.
♦ Разберите заднюю крышку для установки основной шины и первичного кабеля, позаботьтесь о том, чтобы очистить контактную поверхность клеммы и нанести нейтральный вазелин. После монтажа закачать и заглушить отверстие кабеля один раз.
♦ Соединить косвенную заземляющую шину шкафа, чтобы соединить ее вдоль направления расположения распределительного шкафа, проверить наличие пропусков рабочего и защитного заземления, непрерывное включение контура заземления, сопротивление рабочего заземления
♦ Сопротивление защитного заземления должно быть не более 1000μQ, сопротивление защитного заземления не более 4Ω.
♦ Установить вторичный кабель, кабель вводится через нижнюю часть переднего шкафа, входит в низковольтную камеру по боковой стенке и отводится на клеммную строку; Или через вторичную малую шину на верхней части шкафа введите в камеру низкого напряжения, после установки заглушите отверстие кабеля. Очистите шкаф от пыли и мусора.
