Низковольтный силовой распределительный шкаф типа XL-21 подходит для распределения электроэнергии в трехфазных четырехпроводных или трехфазных пятипроводных системах переменного напряжения 500 В и ниже на электростанциях и промышленных и горнодобывающих предприятиях.
Низковольтный силовой распределительный шкаф типа XL-21 подходит для распределения электроэнергии в трехфазных четырехпроводных или трехфазных пятипроводных системах переменного напряжения 500 В и ниже на электростанциях и промышленных и горнодобывающих предприятиях. Низковольтный силовой распределительный ящик типа XL-21 устанавливается внутри помещения и устанавливается у стены, ремонт перед экраном.
◊ Температура окружающей среды: -50℃~+40℃, при этом средняя температура в течение 24 ч не превышает +36℃;
◊ отклонение от моря: не более 2000м;
◊ относительная влажность: не более 50% при влажности окружающего воздуха +40°С;
При низкой влажности может быть высокая относительная влажность (например: 90% при +20℃), с учетом изменения температуры допускается умеренная конденсация замерзания: ◊ Уклон оборудования к вертикальной плоскости при монтаже не должен превышать 5°, оборудование должно быть установлено в месте без сильного перемещения, удара и коррозии.
Распределительный шкаф низкого напряжения типа XL-21 является закрытым, корпус изогнут из стальной пластины, рукоятка переключателя ножа установлена в верхней части правой колонны перед коробкой, может использоваться для переключения источника питания. Перед распределительной коробкой установлен вольтметр, указывающий напряжение шины. Перед распределительной коробкой есть дверь, после открытия двери все оборудование в распределительной коробке открыто, что удобно для ремонта и технического обслуживания. Эта распределительная коробка использует компоненты, разработанные в Китае, которые обладают характеристиками компактной структуры, удобного технического обслуживания и гибкой комбинации схем линий. Помимо воздушного выключателя и предохранителя для защиты от короткого замыкания, распределительная коробка также оснащена контактором и тепловым реле, а передняя дверь коробки может быть оснащена кнопкой работы и индикатором.
комбинированный переключатель
| Тип | Номинальный ток (A) | Номинальный ток расплава (A) | Примечания |
| HR3-400/34 | 400 | 150,200,250,300,350,400 | Отсутствие расплава при установке изолирующего лезвия |
воздушный автоматический выключатель
| Тип | Номинальный ток (A) | Настройка тока расцепителя (A) | Примечания |
| DZ15-40/390 | 20 | 7、10、15、20、30、40 | |
| DZ10-100/300 | 100 | 15、20、25、30、40、50、60、80、100 | |
| DZ10-250/330 | 250 | 100、120、140、170、200、225、250 |
Трансформатор тока
| Тип | Первичный ток (A) | Вторичный ток (A) | Примечания |
| ЛМ-0,5 | 75、100、150、200、300、600 | 5 |
предохранитель
| Тип | предохранитель | Номинальный ток предохранителя (A) | Примечания |
| РЛИ-15 | 15 | 2、4、5、6、10、15 | |
| РЛИ-60 | 60 | 20、25、30、35、40、50、60 | |
| РЛИ-100 | 100 | 30、40、50、60、80、100 | |
| РЛИ-200 | 200 | 80、100、120、150、200 | |
| РЛИ-400 | 400 | 150、200、250、300、350、400 |
контактор переменного тока
| Тип | Номинальный ток (A) | Напряжение притягивающей катушки (В) | Примечания |
| CJ10-10 | 10 | переменный ток 110 220 380 | |
| CJ10-20 | 20 | ||
| CJ10-40 | 40 | ||
| CJ10-80 | 80 | ||
| CJI0-150 | 150 |
приборный прибор
| Тип | Наименование | единица | предел величины | Примечания |
| 44L1-A | амперметр | А | 5、10、15 | прямое включение |
| 5、10、15、20、30、50
75、100、150、200 |
включение через трансформатор тока | |||
| Ток вторичной катушки 5 (A) | ||||
| 44L1-V | вольтметр | В | прямое включение |

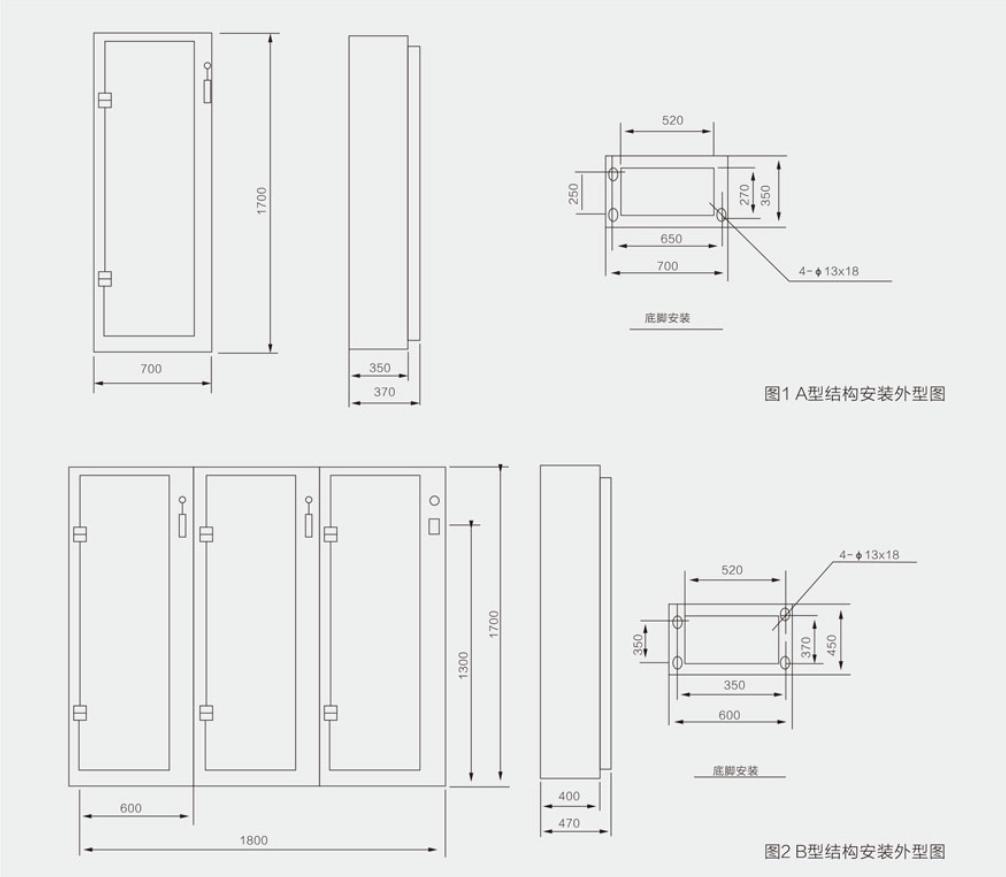

◇ Внешний вид и монтажные размеры конструкции силового распределительного шкафа типа А приведены на рисунке 1.
◇ Внешний вид и монтажные размеры конструкции силового распределительного шкафа типа В приведены на рисунке 2.
◆ После монтажа или ремонта силовой распределительной коробки, перед вводом в эксплуатацию необходимо провести следующие проверки и испытания (проверка и испытания после ремонта зависят от качества ремонта).
◇ Проверить соответствие электрооборудования и вторичной проводки внутри силового распределительного шкафа требованиям чертежа.
◇ Проверить гибкость переключателя ножа и воздушного переключателя, используемого для эксплуатации, не должно быть изображения заклинивания.
◇ Проверить хороший контакт установленного электрооборудования и соответствие собственным требованиям к использованию данного электрооборудования.
◇ Проверить внутри силового распределительного шкафа на отсутствие других посторонних предметов и ослабление прочных винтов каждой части.
| Программа № | 01 | 02 | 03 | 04 | 05 | 06 |
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
| Программа № | 07 | 08 | 09 | 10 | 11 | 12 |
| Схема схемы главной цепи |  |
 |
 |
 |
| Программа № | 13 | 14 | 15 | 16 | 17 | 18 |
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
| Программа № | 19 | 20 | 21 | 22 | 23 | 24 |
| Схема схемы главной цепи |  |
 |
 |
 |
 |
 |
| Программа № | 25 | 26 | 27 | 28 | ||
| Схема схемы главной цепи |  |
 |
 |
 |
