Предустановленная коробчатая подстанция американского типа серии YB27-12 подходит для электроснабжения кольцевой сети 10 кВ, двойного источника питания или терминальной системы электроснабжения в качестве трансформатора, измерения, компенсационного контроля и устройства защиты.
Этот продукт разработан в соответствии с реальной ситуацией в Китае. Весь продукт обладает характеристиками небольшого размера, простой установки и технического обслуживания, низкого уровня шума, низких потерь, противоугонной способности, высокой перегрузочной способности и полной защиты. Подходит для новых микрорайонов, зеленых поясов, парков, станций и отелей, строительных площадок, аэропортов и других мест.
Предустановленная коробчатая подстанция американского типа серии YB27-12 подходит для электроснабжения кольцевой сети 10 кВ, двойного источника питания или терминальной системы электроснабжения в качестве трансформатора, измерения, компенсационного контроля и устройства защиты.
Данная продукция соответствует следующим стандартам: GB/T17467-1998 «Предустановленная подстанция высокого и низкого напряжения», DL/T537-93 «Технические условия для заказа коробчатой подстанции 6-35KV»
♦ высота над уровнем моря не более 1000м;
♦ Температура окружающей среды: -35℃~+40℃;
Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;
♦ Место монтажа: место без пожарной и взрывоопасной опасности, химических агрессивных газов и хорошо вентилированное место, угол наклона земли не более 3°.
| порядковый номер | Наименование | единица | Четырехстанционный кольцевой переключатель нагрузки | двухстанционный переключатель нагрузки | |
| 1 | номинальный ток | А | 630 | 315 | |
| 2 | Номинальный ток закрытия короткого замыкания | кА | 31.5 | 31.5 | |
| 3 | Номинальный кратковременный выдерживающий ток | кА | 12.5 | 12.5 | |
| 4 | Номинальное кратковременное время выноса | С | 2 | 2 | |
| 5 | механический срок службы | раз | 2000 | 2000 | |
| 6 | Пиковое напряжение выдерживаемого импульса молнии полная | попеременно на землю | кВ | 75 | 75 |
| 7 | изоляционный разрыв | 85 | 85 | ||
| 8 | 1 мин Выдерживаемое напряжение на | попеременно на землю | кВ | 42 | 42 |
| 9 | изоляционный разрыв | 48 | 48 | ||
| 10 | Номинальный пиковый выдерживаемый ток | кА | 31.5 | 31.5 | |
Технические параметры предохранителей (рекомендуемая таблица выбора и конфигурации предохранителей масляного погружения нашей компании)
Сторона высокого напряжения американского коробочного трансформатора обеспечивает полный диапазон защиты резервным защитным предохранителем и подключаемым предохранителем последовательно. Принцип прост, экономичен и надежен; Резервный защитный предохранитель представляет собой масляный высоковольтный токоограничительный предохранитель с большой пропускной способностью, работает только при внутренней неисправности трансформатора. В вставном предохранителе установлен двойной чувствительный предохранитель, который обеспечивает двойную защиту от тока и температуры. После того, как двойной чувствительный предохранитель предназначен для удобной замены на месте.
| порядковый номер | Емкость трехфазного
(кВА) |
Первичное напряжение трансформатора (10кВ) | |
| Номинальный ток XRNT (A) | PRNT1 Номинальный ток защиты от перегрузки (A) | ||
| 1 | 30 | 10 | 6 |
| 2 | 50 | 16 | 8 |
| 3 | 80 | 16 | 10 |
| 4 | 100 | 20 | 15 |
| 5 | 125 | 25 | 15 |
| 6 | 160 | 31.5 | 25 |
| 7 | 200 | 40 | 25 |
| 8 | 250 | 50 | 40 |
| 9 | 315 | 63 | 40 |
| 10 | 400 | 63 | 40 |
| 11 | 500 | 80 | 50 |
| 12 | 630 | 100 | 50、65 |
| 13 | 800 | 125 | 65 |
| 14 | 1250 | 160 | 100 |
| 15 | 1600 | 200 | 140 |
Структура коробки продукта состоит из трех частей: интервал высокого давления, интервал низкого давления и интервал топливного бака. Интервал высокого напряжения включает в себя высоковольтные кабельные принадлежности, переключатели нагрузки, переключатели регулятора напряжения без нагрузки, вставные предохранители, клапаны сброса давления, уровнемер масла, термометр масла, клапаны слива масла. В низковольтный интервал входят низковольтные втулки, счетчики низкого напряжения, автоматические выключатели, компенсация емкости. Интервал топливного бака включает обмотку и сердечник трансформатора, радиатор, выключатель нагрузки высокого напряжения и предохранитель в топливном баке. В соответствии с решением, конструкция трансформатора коробки может быть спроектирована в форме готового шрифта или шрифта, как показано на рисунке ниже.

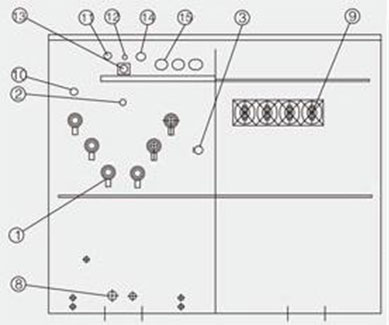

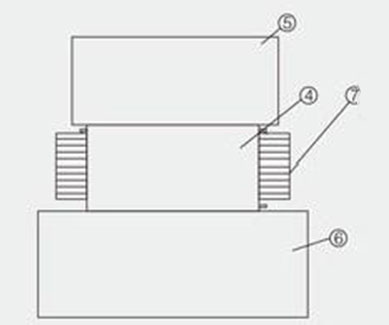

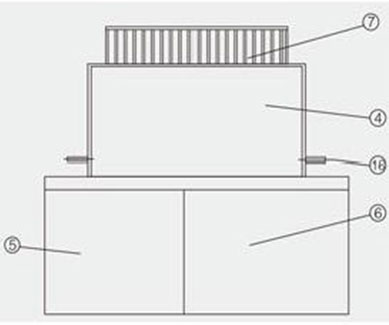

Рисунок 1: Конструктивная схема предустановленной подстанции
| 1. Высоковольтная изоляционная втулка | 5. Камера высокого давления | 9. Втулка низкого давления | 13. Уровнемер масла |
| 2. Переключатель нагрузки | 6. Камера низкого давления | 10. Термометр масла | 14. Отверстие для заполнения масла |
| 3. Переключатель отвода | 7. Радиатор | 11. Манометр | 15. Вставочный предохранитель |
| 4. Трансформатор | 8. Клапан слива масла | 12. Клапан сброса давления | 16. Подъемный крюк |
Работа переключателя нагрузки
Масляный выключатель нагрузки, используемый в коробочном трансформаторе американского типа, имеет три вида в зависимости от его функции: 2-позиционный, 4-позиционный Т-тип и 4-позиционный V-тип. Вы можете выбрать один из них. Работа трех видов выглядит следующим образом:

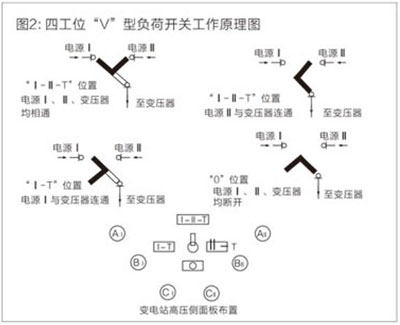

Выключатель нагрузки V-типа с четырьмя станциями см. рисунок 2, конструкция силового диска является конструкцией «V», см. черную часть чертежа, на чертеже «1, II»-входные и выходные линии питания кольцевой сети, «T»-входные линии высокого напряжения трансформатора через резервный предохранитель и вставочный предохранитель. Переключатель нагрузки кольцевой сети переключает сеть с нагрузкой.

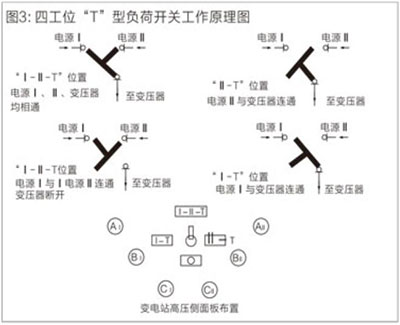

Четыре рабочих режима переключателя нагрузки:
1. «И-И-Т» При положении сети «I» и «II» соединены, трансформатор имеет электричество; (Подстанция выполняет функцию кольцевой сети)
2. При положении «I-T» , сеть «I» соединяется с трансформатором; (от терминала подстанции)
3. В положении «II-T» сеть «II» соединяется с трансформатором; (терминал подстанции)
4. В положении «О» сети «1, II» и трансформатор отключены; (все без электричества)
Вставьте вал переключателя нагрузки специальной ручкой и поверните его примерно на 130° по часовой стрелке или против часовой стрелки. Каждый раз, когда переключатель нагрузки работает, силовой диск поворачивается на одну передачу.
Пример работы переключателя: от источника питания Электроснабжение «I» заменено на источник питания «II».
1. Вставьте специальную ручку работы в вал переключателя;
2. Поверните переключатель один раз по часовой стрелке, в это время лезвие переключателя «V» находится в «I-I-T»местоположение;
3. Еще раз повернуть по часовой стрелке, в это время лезвие типа «V» находится между «Ⅱ-T» для питания источника питания «Ⅱ»; Операция завершена.
Метод эксплуатации 2:
1. Вставьте специальную ручку работы в вал переключателя;
2. Поверните переключатель один раз против часовой стрелки, в это время лезвие переключателя «V» находится в положении «O»;
3. Еще раз поверните против часовой стрелки, в это время лезвие «V» находится между «Ⅱ-T» для питания источника питания «Ⅱ»; операция завершена.
Оба вышеуказанных метода могут быть использованы для завершения от источника питания «I» переключается на источник питания «» для питания, но второй способ безопаснее и рациональнее. После отключения источника питания «I» он не будет передаваться, и если источник питания «I» выйдет из строя, он не вызовет неисправности. А при первом методе появится двойное питание, когда источник питания При переключении «I» на источник питания «II», если разная фаза источника питания вызывает неисправность.
Четырехстанционный переключатель нагрузки кольцевой сети (тип Т) Принцип работы четырехстанционного переключателя нагрузки типа «Т» приведен на рис. 3. Принцип работы такой же, как и тип V.
Двухстанционный терминальный выключатель нагрузки

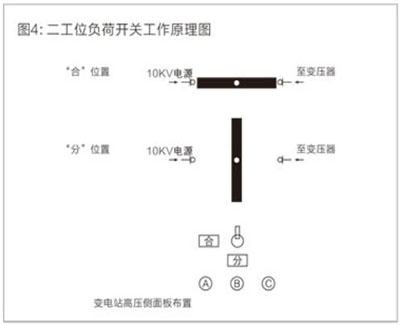

Его структурная схема приведена на рис 4, где «I» соединяется с входной клеммой высокого напряжения.
При эксплуатации потребитель вставляет специальную рукоятку в вал выключателя нагрузки, поворачивает на 90° против часовой стрелки, выключатель нагрузки переходит в положение открытия, терминальный выключатель нагрузки работает только при отключении ветви трансформатора в режиме терминального питания или при замене сердечника вставного предохранителя, поэтому терминальный выключатель нагрузки находится только в двух положениях открытия и закрытия, а также удобно в эксплуатации из-за небольшого объема и сила работы. Чтобы уменьшить загрязнение маслом в топливном баке, пользователю рекомендуется отключить главный выключатель низкого напряжения или выходной выключатель перед работой переключателя нагрузки, чтобы снять нагрузку со стороны низкого напряжения.

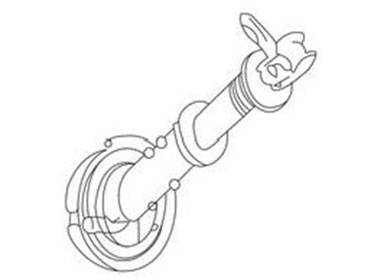

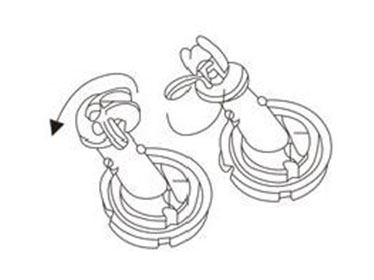

Кабельная головка
A. Высоковольтные входные и выходные линии предустановленной подстанции 12кВ применяются кабельные входные и выходные линии, высоковольтные источники питания выводятся за пределы топливного бака с помощью эпоксидной изоляционной втулки, для удобства проведения испытаний заводом-изготовителем и приемочных испытаний потребителем, сама изоляционная втулка обладает способностью выдерживать напряжение промышленной частоты и удара молнии.
B. Выберите локтевую или Т-образную головку кабеля, соответствующую сечению кабеля, очистите ее внутреннюю и внешнюю поверхность и поверхность изоляционной втулки абсолютным этанолом, нанесите на поверхность втулки небольшое количество вакуумной силиконовой смазки типа 7501 и установите ее в соответствии со специальными правилами монтажа кабельной зоны. Монтаж кабельной головки см. случайную инструкцию.
Замена вставного предохранителя

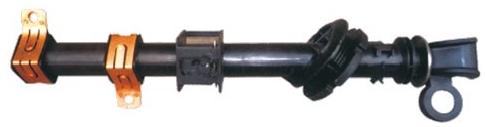

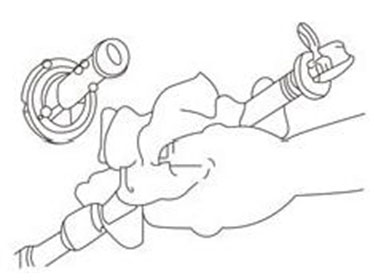

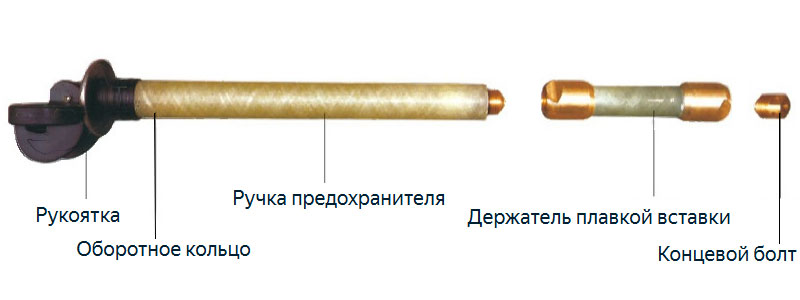

Вставной предохранитель-это компонент, который может заменить сердечник снаружи. При замене сначала нажмите кнопку клапана сброса давления в верхнем топливном баке, чтобы сбалансировать давление внутри и снаружи топливного бака. Для обеспечения безопасности оператора и оборудования, при отсутствии нагрузки, сначала отключите выключатель низкого напряжения для снятия всей нагрузки со стороны низкого напряжения, затем переключите выключатель нагрузки в положение отключения питания и трансформатора с помощью операционной рукоятки, затем ослабьте рукоятку на седле предохранителя и поверните примерно на 90 градусов, чтобы устранить адгезию между прокладкой и наружной стенкой. Протрите поверхность расплава чистой хлопчатобумажной тканью, а затем замените сердечник расплава.
При замене необходимо обратить внимание на параметры, указанные на сердечнике, различные параметры не могут быть заменены. Шаг замены см. рисунок. Вставьте расплав после замены расплавленного сердечника в опору предохранителя, при закрутке ручки на расплаве в замкнутое положение убедитесь, что шайба прилегает к опоре предохранителя, ручка застегнута на выступ, чтобы обеспечить полную герметичность подстанции и не попадание влаги. Затем повторно включите выключатель нагрузки высокого напряжения и выключатель низкого напряжения, тогда электропитание может быть восстановлено.
Поскольку подстанция представляет собой трехфазную систему, будь то резервный защитный предохранитель или вставной предохранитель, когда расплав одной фазы плавится, трехфазный расплав обычно должен быть заменен, если только не может быть установлено, что только одна фаза расплава прошла через ток повреждения.
1. Открытие главного выключателя низкого напряжения;
2. Открытие выключателя высоковольтной нагрузки;
3. Натянуть кольцо клапана сброса давления, чтобы сбросить давление;
4. зацепить операционное отверстие и повернуть вверх на 90 градусов;
5. на 100мм вверх, остановиться, а затем вытянуть все;
6. сушить чистой хлопчатобумажной тканью;
7. Замените расплавленный сердечник по схеме ниже:
8. быстро вставьте замененный расплавленный сердечник в оригинальное отверстие и застегните его.
транспортировка
Выходящая с завода трансформаторная подстанция должна заполняться трансформаторным маслом 25# (или 45#) по указанию уровнемера масла в топливном баке. При транспортировке и погрузке и разгрузке не допускается переворачивание и переворачивание, удар по деталям и сильная вибрация.
При подъеме и смещении подстанции следует обратить особое внимание на то, что подъемный крюк должен быть зацеплен на крюк топливного бака, и он должен быть медленно поднят, чтобы стальный канат не повредил поверхность подстанции краской и даже не привел к смещению, наклону и падению центра тяжести всей подстанции.
монтаж
При монтаже трансформаторной подстанции на месте следует обратить внимание на защиту краски на поверхности шкафа, не допускать столкновений, трещин и т.д. на элементах ручки и изоляционных втулок барометров, уровнемеров, термометров, вставных предохранителей, а также отсутствия ослабления винтов.
Очистить от пыли и грязи снаружи трансформаторной подстанции, внутри дверей шкафов и поверхности изолирующих втулок.
Проверка соответствия данных таблички трансформаторной подстанции, сертификата продукции заказу, а также проверка документов, запасных частей на отсутствие согласно упаковочному листу.

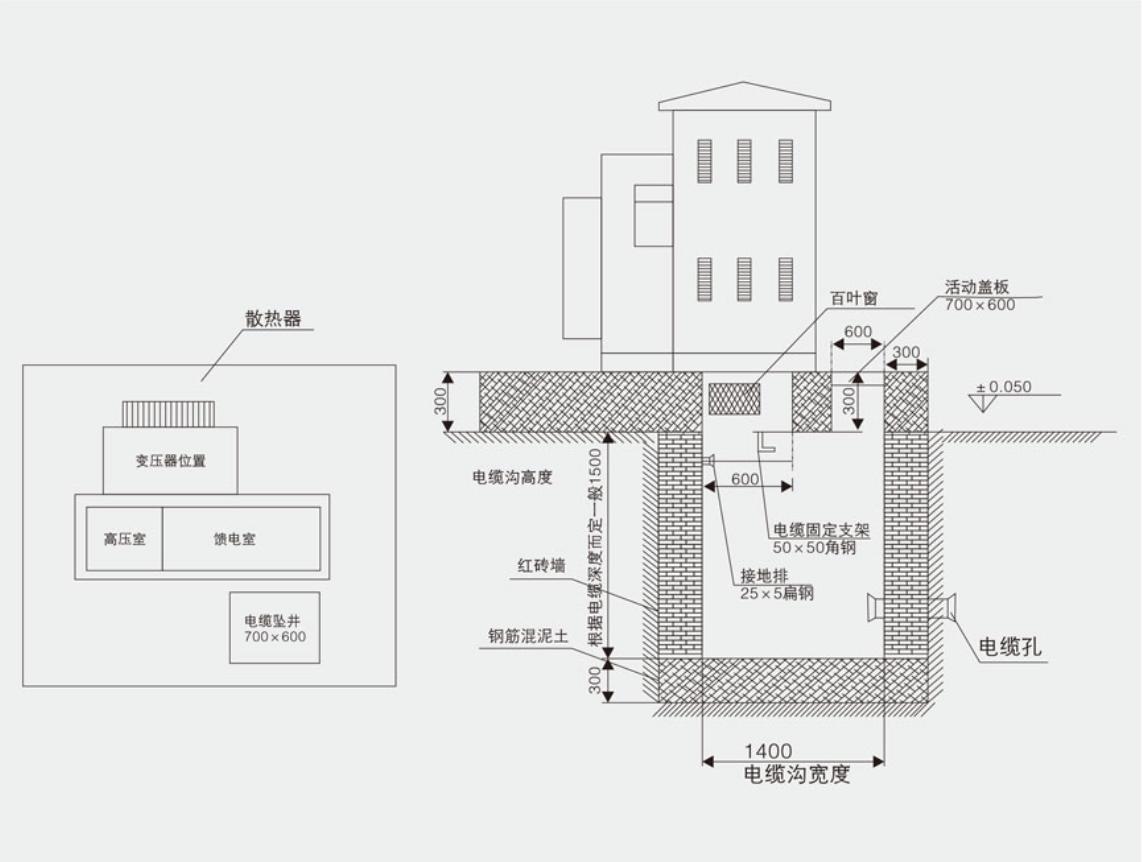

Архитектурно-строительные чертежи входных и выходных кабелей подстанции приведены на чертеже.
обслуживание
Изделия, выпущенные с завода, прошли строгую монтажную регулировку и не нуждаются в повторной демонтаже во время монтажа, чтобы не влиять на производительность. Техническое обслуживание ограничивается следующими случаями:
1 раз в год проводить отбор проб и анализ трансформаторного масла;
При обнаружении понижения уровня масла следует своевременно пополнить, марка масла такая же, как в корпусе бака:
После того, как предохранитель переплавил, причина должна быть выяснена, и при замене сердечника следует обратить внимание на то, что его спецификация и модель должны быть такими же, как оригинальная спецификация и модель.
◆ После распаковки, проверьте, что документы и вложения полны;
◇ Соответствует ли уровень масла, указанный измерителем уровня масла, требованиям продукта; находится ли переключатель отвода на правильной передаче;
◇ Проводить работу переключателя нагрузки по часовой стрелке и против часовой стрелки четыре раза, не должно быть ненормальных явлений, таких как « отказ от отключения, отказ от включения»;
◇ Измерение сопротивления постоянного тока на стороне высокого и низкого напряжения;
Измерение коэффициента преобразования трансформатора;
◇ Измерение сопротивления изоляции и испытание на выдерживаемое напряжение на промышленной частоте (80% при выпуске с завода).
|
Заводская информация ◆ Производитель должен предоставить следующие документы и приложения при поставке ◇ Перечень отгрузки ◇ Сертификат продукции и отчет о заводских испытаниях |
Инструкции по заказу ◆ При расчете товаров необходимо предоставить нашей компании следующую информацию: ◇ Модель и количество продукции; ◇ Тип и мощность трансформатора: |
|
◇ Руководство по эксплуатации ◇ Соответствующие электрические чертежи ◇ Инструкция по основным компонентам |
◆ Трансформаторное масло (масло с высокой температурой воспламенения 25# порта 45# порта); ◇ Схема первичного соединения на стороне высокого и низкого напряжения и параметры основных элементов; ◇ Сечение входного кабеля высокого напряжения; |
| ◇ Ключ от двери шкафа, ручка управления и запасные части, указанные в контракте. | ◇ необходимые запасные части. |
