Вакуумный автоматический выключатель типа ZN23-40.5 является внутренним высоковольтным электрооборудованием с номинальным напряжением 40,5 кВ и трехфазным переменным током 50 Гц. Он подходит для промышленных и горнодобывающих предприятий, подстанций и других систем передачи и распределения электропередачи, в качестве контролирующего и защитного выключателя, особенно для металлургии, дугового сталеплавильного производства и других отраслей, требующих частотной работы.
Этот продукт соответствует стандарту GB1984-89 «Высоковольтный автоматический выключатель переменного тока».
| Название параметра | единица | значительное число |
| номинальное напряжение | кВ | 40.5 |
| Номинальное напряжение выдерживаемого импульса молнии (пик) | кВ | 185 |
| 1 мин Выдерживаемое напряжение на | кВ | 95 |
| номинальная частота | Гц | 50 |
| номинальный ток | А | 1250、1600、2000 |
| Номинальный ток разрыва короткого замыкания | кА | 25、31.5 |
| Выдерживаемый ток при номинальном коротком | кА | 25、31.5 |
| Номинальный пиковый выдерживаемый ток | кА | 63、80 |
| Номинальная продолжительность короткого замыкания | С | 4 |
| Номинальное время отключения короткого замыкания | мс | =90 |
| Номинальный ток закрытия короткого замыкания | кА | 80 |
| Номинальная последовательность работы | Бочки 0,3-совокупный балл-180с-совокупный балл | |
| время включения | мс | 50~85 |
| время открытия | мс | 40~85 |
| Номинальное количество отключений тока отключения короткого замыкания | раз | 20 |
| механический срок службы | раз | 10000 |
| Номинальный ток отключения конденсаторной банки | А | 630 |
| Номинальная мощность двигателя накопителя энергии | W | 275 |
| Номинальное напряжение электродвигателя | В | AC/DC220.110 |
| время накопления энергии | С | <15 |
| Номинальное напряжение электромагнита включения и включения | В | AC/DC220.110 |
| Номинальный ток сверхтокового отпуска | А | 5 |
| Номинальный ток вспомогательного | А | 10 |
При заказе необходимо указать:
1. Тип, наименование, количество автоматических выключателей;
2. Тип механизма, рабочее напряжение;
3. Наименование и количество запасных частей и запасных частей;
4. При покупке запасных частей, запасных частей и быстроизнашивающихся деталей у завода, пожалуйста, укажите код, наименование и количество, а также класс напряжения катушек открытия и включения

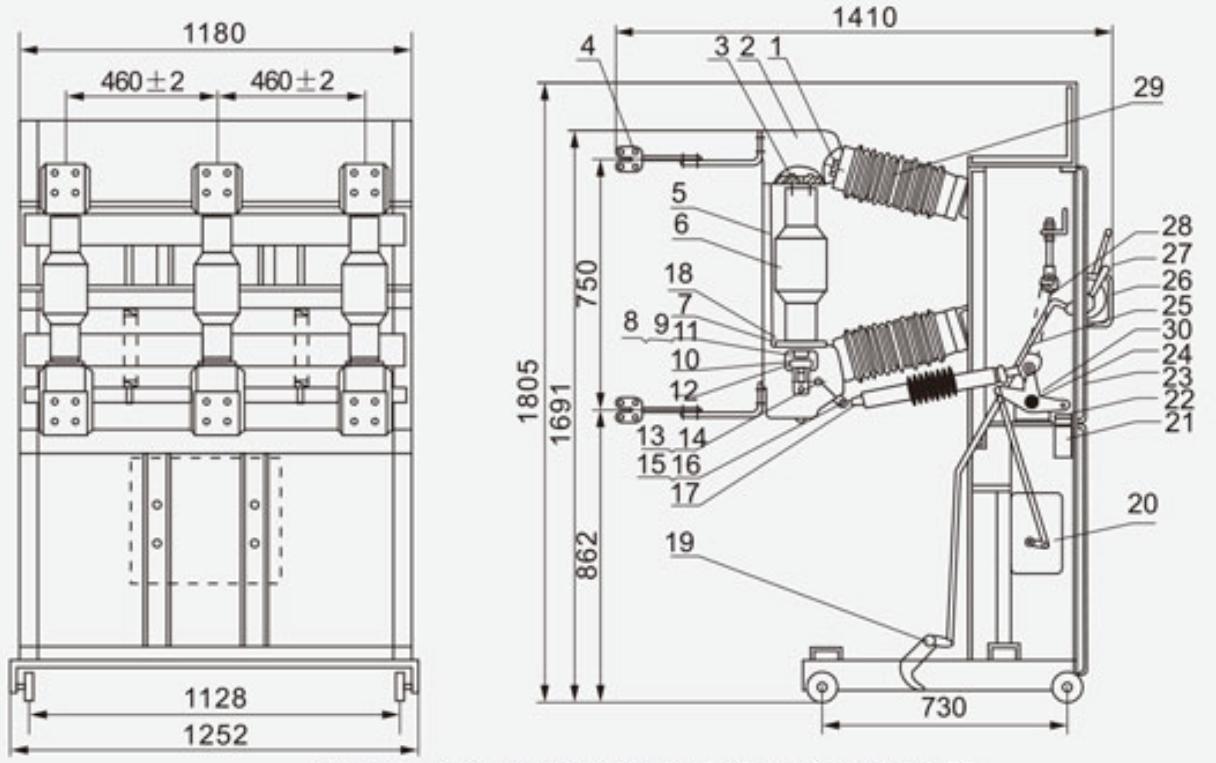

1,3-винты
2-верхняя опора
4-вилка
5-опорные стержни
6-дугогасительная камера
7-Прокладка
8, 9, 11-Винты
10-проводящий зажим
12-токопроводящий стержень
13, 15-пазевые штифты
14, 16-блокировка
17-Соединение
18-винты
19-вал вращения
20-CD10-Ⅲ Электромагнитный механизм управления
21-Масляный буфер
22-резиновый буфер
23-кожух
24-вращающийся вал
25-тяга
26-ручка
27-CS6-1 Ручной механизм
28-Пружина отключения
29-Опорные изоляторы
30-Подшипник
