Наружный высоковольтный вакуумный автоматический выключатель типа ZW10-12G/T630-12.5/16/20 является трехфазным наружным высоковольтным распределительным устройством переменного тока. Он в основном используется для распределительных систем сельских сетей, городских сетей, шахт, железных дорог и портов с номинальным током 630А и номинальной частотой 50Гц. Особенно подходит для наружных воздушных линий, для переключения и защиты электросетей.
| порядковый номер | Проект | единица | параметр | ||||
| 1 | номинальное напряжение | КВ | 12 | ||||
| 2 | номинальный ток | А | 630 | ||||
| 3 | номинальная частота | ХЗ | 50 | ||||
| 4 | выдерживаемое напряжение | КВ | 42/48 | ||||
| 5 | напряжение импульса молнии (пик) | КВ | 75/85 | ||||
| 6 | Номинальный ток разрыва короткого замыкания | КА | 6.3 | 12.5 | 16 | 20 | |
| 7 | Номинальный ток закрытия короткого замыкания (пик) | КА | 16 | 31.5 | 40 | 50 | |
| 8 | Номинальный кратковременный выдерживающий ток | КА | 6.3 | 12.5 | 16 | 20 | |
| 9 | Номинальный пиковый выдерживаемый ток | КА | 16 | 31.5 | 40 | 50 | |
| 10 | Номинальная последовательность работы | минуты-0,3S-комбинированные минуты-180S-комбинированные минуты | |||||
| 11 | Количество отключений номинального тока короткого замыкания | раз | 30 | ||||
| 12 | механический срок службы | раз | 10000 | ||||
| 13 | Накопленная толщина допустимого износа подвижных контактов | мм | 3 | 4 | |||
| 14 | Номинальное рабочее напряжение
С пружинным рабочим механизмом типа CT |
включительная катушка | В | DC или AC 220V | |||
| катушка отключения | |||||||
| 15 | Номинальный рабочий ток катушки перегрузки по току | А | 5 | ||||
| 16 | Отношение первичного и вторичного токов трансформатора тока | 100/5.200/5.300/5.400/5.630/5 | |||||
| 17 | Сопротивление главной цепи каждой фазы комбинированного типа | μΩ | ≤200 | ||||
| 18 | Масса | кг | 150 | ||||

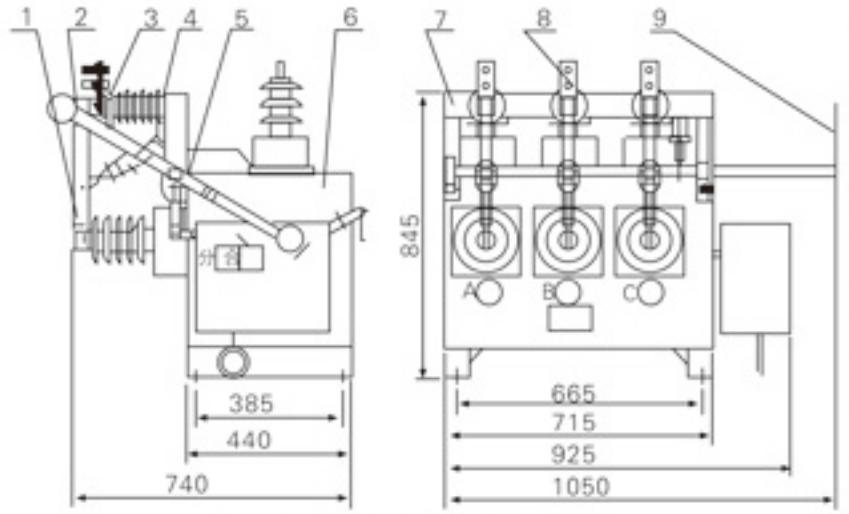

1. контактное место
2. Контактный нож
3. Изолятор стойки
4. Изолятор тяги
5. блокирующее устройство
6. автоматический выключатель
7. Изолирующий держатель инструмента
8. движущийся контакт
9. ручка
1. Коробка
2. Шильдик изделия
3. Рабочий механизм
4. Клеммы
5. Изолированный проводящий стержень
6. Трансформатор тока
7. Указатель открытия и закрытия
8. Указатель накопления энергии
