Наружный высоковольтный вакуумный выключатель ZW10-12F является наружным распределительным оборудованием с номинальным напряжением 12кВ и трехфазным переменным током 50Гц. Он в основном используется в сельских, городских, железнодорожных, шахтных и портовых распределительных системах, особенно для наружных воздушных линий, отключения и отключения токов нагрузки, перегрузки и короткого замыкания в энергосистеме, переключения и защиты электросетей.
◇ высота над уровнем моря не более 3000м;
◇ Верхний предел температуры окружающего воздуха не превышает 40℃, нижний предел не превышает -40℃, суточная разница температур 25℃;
◇ Давление ветра не более 700 Па;
◇ Уровень грязности : IV класс;
◇ толщина обледенения 100мм;
◇ Место монтажа: место без воспламеняющейся, взрывоопасной и химической коррозии;
◇ Интенсивность землетрясения не превышает 8 градусов.
| порядковый номер | Проект | единица | параметр | |||
| 1 | номинальное напряжение | кВ | 12 | |||
| 2 | номинальный ток | А | 630 | 1250 | ||
| 3 | номинальная частота | Гц | 50 | |||
| 4 | Номинальный ток разрыва короткого замыкания | кА | 12.5 | 16 | 20 | |
| 5 | Номинальный пиковый выдерживаемый ток (пик) | кА | 31.5 | 40 | 50 | |
| 6 | Номинальный кратковременный выдерживающий ток (4 с) | кА | 12.5 | 16 | 20 | |
| 7 | Номинальный ток закрытия короткого замыкания (пик) | кА | 31.5 | 40 | 50 | |
| 8 | Номинальное количество отключений тока отключения короткого замыкания | раз | 30 | |||
| 9 | механический срок службы | раз | 10000 | |||
| 10 | Выдерживаемое напряжение промышленной частоты (1мин) | кВ | 42 | |||
| 11 | Выдерживаемое напряжение импульса молнии (пик) | кВ | 75 | |||
| 12 | Выдерживаемое напряжение промышленной частоты вторичного контура 1 мин | кВ | 2 | |||
| 13 | Вес нетто | кг | 150 | |||

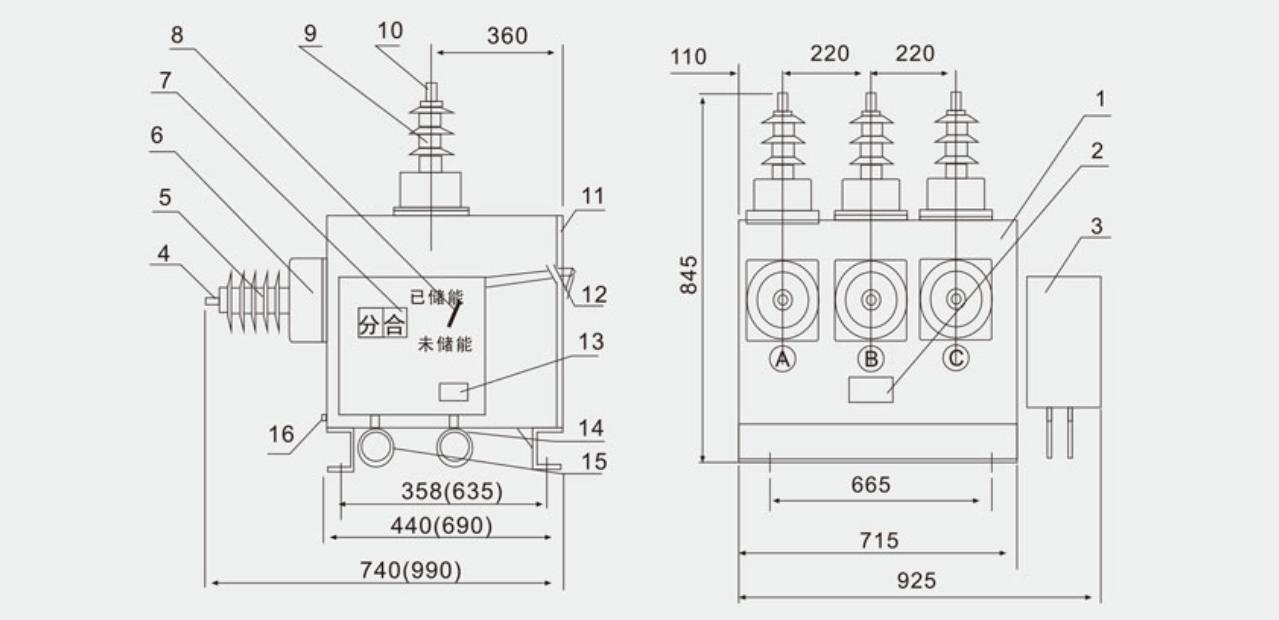

Примечание: Данные в скобках представляют собой размеры встроенной двойной коробки PT
1. Коробка
2. табличка изделия
3. рабочий механизм
4. клемма
5. изолированный проводящий стержень
6. трансформатор тока
7. Указатель открытия и закрытия
8. указатель накопителя энергии
9. изоляционный цилиндр
10. клемма
11. задняя крышка
12. ручка накопителя энергии
13. табличка рабочего механизма
14. кольцо ручного закрытия
15. кольцо ручного открытия
16. болт заземления
Этот продукт впитывает зарубежные технологии, он невелик по размерам и составляет всего 50% от объема обычного распределительного устройства.
