Применяется в двухканальной системе электроснабжения переменного тока 50 Гц, номинального напряжения 12КВ и номинального тока до 630А, при отключении или недостаточном напряжении одного источника питания переключается на другой нормальный источник питания, надежно обеспечивает непрерывность электроснабжения.

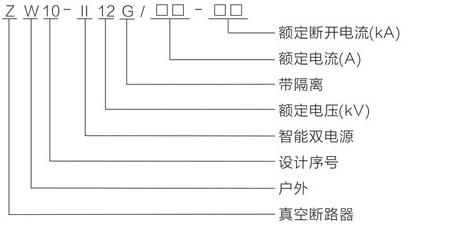

Высоковольтное устройство двойного переключения питания типа ZW10-1I-12G/630-20 (далее именуемое устройством) состоит из двух частей: высоковольтного вакуумного выключателя и интеллектуального контроллера. Применяется в двухканальной системе электроснабжения переменного тока 50 Гц, номинального напряжения 12КВ и номинального тока до 630А, при отключении или недостаточном напряжении одного источника питания переключается на другой нормальный источник питания, надежно обеспечивает непрерывность электроснабжения.
В то же время он имеет функции защитной блокировки, такие как короткое замыкание и перегрузка тока, что эффективно позволяет избежать ненужного удара повторного питания при отказе нагрузки. В случае отказа обычного источника питания устройство переключения может завершить переключение с резервным источником питания для обеспечения надежности и безопасности. Вы также можете выбрать и переключать между двумя источниками питания в соответствии с потребностями нагрузки. Особенно подходит для важных мест, где отключение питания не допускается, как важное электрическое управляющее устройство для обеспечения непрерывного электроснабжения.
Для нового поколения продуктов автоматического переключения двухканального источника питания с новым дизайном, совершенной производительностью, безопасностью и надежностью, высокой степенью автоматизации и широким диапазоном применения. Конструкция продукта обеспечивает полную изоляцию двух высоковольтных источников питания, а также использует совершенную и надежную механическую и электрическую цепь, поэтому он обладает очень высокой безопасностью и надежностью. Этот продукт подходит для потребителей электропитания с двойным источником питания, которые предъявляют высокие требования к надежности и безопасности электроснабжения, в качестве настройки управления и защиты для систем двойного питания.
Продукция широко используется в нефтяных месторождениях, шахтах, металлургии, химической промышленности, железной дороге, связи, машиностроении и других распределительных линиях 10 кВ,
| порядковый номер | Наименование | единица | данные | |
| 1 | номинальное напряжение | кВ | 12 | |
| 2 | Максимальное рабочее | кВ | 12 | |
| 3 | номинальный ток | А | 630 | |
| 4 | Номинальный ток отключения нагрузки короткого замыкания | кА | 20 | |
| 5 | Номинальный ток закрытия короткого замыкания (пик) | кА | 50 | |
| 6 | Номинальный пиковый выдерживаемый ток | кА | 50 | |
| 7 | Номинальное короткое замыкание 1 мин выдерживаемый ток | кА | 20 | |
| 8 | Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты (сухой) | кВ | 42 |
| Выдерживаемое напряжение молнии (пик) | 75 | |||
| 9 | Номинальная последовательность работы | минуты-0,3 с-комбинированные минуты-180 с-комбинированные минуты | ||
| 10 | механический срок службы | раз | 10000 | |
| 11 | Номинальное количество переключателей тока отключения короткого замыкания | раз | 30 | |
| 12 | Номинальное напряжение включения рабочего механизма | В | 220 | |
| 13 | Номинальное напряжение отключения рабочего механизма | В | 220 | |
| 14 | расстояние открытия контактов | мм | 9±1 | |
| 15 | сверхход | мм | 3±0.5 | |
| 16 | Различные периоды трехфазного открытия и включения | мс | ≤2 | |
| 17 | время отскока при закрытии контакта | мс | ≤2 | |
| 18 | средняя скорость открытия | м/с | 1.0±0.2 | |
| 19 | средняя скорость включения | м/с | 0.7±0.15 | |
| 20 | время включения | при максимальном рабочем напряжении | С | 0.015~0.05 |
| при минимальном рабочем напряжении | 0.03~0.06 | |||
| 21 | время включения | С | 0.025~0.05 | |
| 22 | Сопротивление главного контура каждой фазы | μQ | ≤180 | |
| 23 | Накопленная толщина допустимого износа движущихся и статических контактов | мм | 3 | |
