Данный продукт представляет собой наружное высоковольтное распределительное устройство 24кВ, успешно разработанное на основе поглощения передовых зарубежных технологий, основанного на отечественном сырье и технологии, подходящее для национальных условий Китая.
Наружный высоковольтный вакуумный автоматический выключатель серии ZW32-24(G) (далее именуемый автоматическим выключателем) представляет собой наружное распределительное устройство с трехфазным переменным током 50Гц и номинальным напряжением 24КВ, подходит для включения и закрытия различных токов нагрузки и частых случаев эксплуатации, подходит для строительства и реконструкции энергетического оборудования городской сети, сельской сети, шахты и железной дороги.
Данный продукт представляет собой наружное высоковольтное распределительное устройство 24кВ, успешно разработанное на основе поглощения передовых зарубежных технологий, основанного на отечественном сырье и технологии, подходящее для национальных условий Китая. По сравнению с аналогичными международными продуктами он обладает миниатюризацией, необслуживанием и интеллектуальностью. В то же время данный продукт не загрязняет окружающую среду и является экологически чистым продуктом.
В последние годы, с непрерывным расширением городских электросетей Китая и быстрым ростом нагрузки на электроэнергию, в то же время, учитывая характеристики длинных линий электропитания и больших потерь линий в сельских электросетях, первоначальное распределение напряжения 10 кВ было трудно удовлетворить требования к электроснабжению, постепенно выявило его слабые места, такие как слишком большое расстояние питания, высокая скорость потерь линии и трудно соответствовать требованиям качества напряжения. Таким образом, использование уровня распределения напряжения 24 кВ является неизбежной тенденцией развития и является обязательным.
Автоматические выключатели соответствуют GB1984-2003 «Высоковольтные выключатели переменного тока» и DL/T402-2007 «Технические условия для заказа высоковольтных выключателей переменного тока» и DL/T403-2000
Технические условия для заказа высоковольтных вакуумных автоматических выключателей 12кВ~40,5кВ» и другие технические стандарты.
◇ Температура окружающего воздуха: верхний предел +40℃, нижний предел -40℃;
◆ Относительная влажность воздуха: среднесуточная не более 95%, среднемесячная не более 90%;
◇ Высота над уровнем моря: ≤3000мм;
Давление ветра: не более 700 Па (эквивалентно скорости ветра 34 м/с)
◇ Класс загрязнения: IV класс (коэффициент перелеза ≥31мм/кВ);
◇ толщина обледенения: ≤10мм;
◆ Место монтажа: не должно быть пожарной, взрывоопасной опасности, серьезного загрязнения, химической коррозии и сильной вибрации.
| порядковый номер | Наименование | единица | данные | ||
| 1 | номинальное напряжение | кВ | 24 | ||
| 2 | номинальная частота | Гц | 50 | ||
| 3 | номинальный ток | А | 630 | 1250 | |
| 4 | Номинальный ток разрыва короткого замыкания | кА | 20 | 25 | |
| 5 | Номинальный пиковый выдерживаемый ток (пик) | кА | 50 | 63 | |
| 6 | Номинальный ток закрытия короткого замыкания (пик) | кА | 50 | 63 | |
| 7 | Номинальный кратковременный выдерживаемый ток/продолжительность | кА/с | 20/4 | 25/4 | |
| 8 | Номинальная последовательность работы | 0-0,3s-СО-180s-СО | |||
| 9 | механический срок службы | раз | 10000 | ||
| 10 | Номинальное количество отключений тока отключения короткого замыкания | раз | 20 | ||
| 11 | 1 мин Выдерживаемое напряжение промышленной | (мокрое испытание) перерыв, на землю/разрушение | кВ | 50/65 | |
| (сухое испытание) перерыв, на земле/разрушение | 65/79 | ||||
| вторичный контур | 2 | ||||
| 12 | Выдерживаемое напряжение импульса молнии (пик) между фазами, к земле/разрыву | кА | 125/145 | ||
| 13 | Масса | кг | 115 | ||

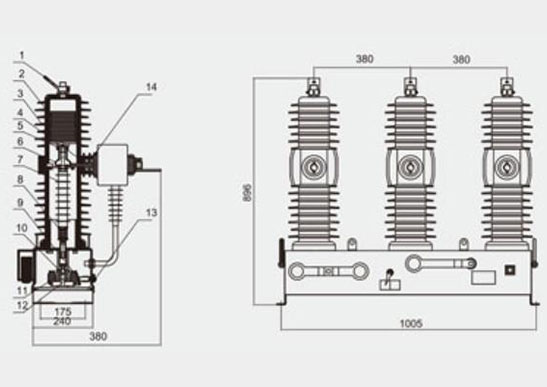

1.Верхний выход
2.Камера дугогасения
3.Изоляционный цилиндр
4.Нижний выход
5.токопроводящий зажим
6.Мягкая муфта
7.Изоляционная тяга
8.Контактная пружина давления
9.Отключительная пружина
10.приводная соединительная пластина
11.Выходной вал механизма
12.Рабочий механизм
13.Коробка механизма
14.Трансформатор тока

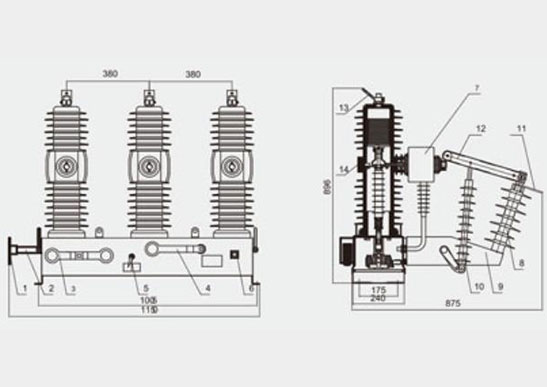

1.Рабочая ручка
2.Изолирующий шпиндель
3.Ручка ручного открытия и закрытия автоматического выключателя
4.Ручка аккумулятора энергии автоматического выключателя
5.инструкций по разделению и объединению
6.Клеммная вилка
7.Трансформаторы тока
8.Изолятор
9.Изолятор
10.Изоляционный пробный стержень
11.Клеммная плата (входной конец
12.Изолирующие лезвия
13.Клеммная плата (выходной конец
14.Автоматический выключатель
Этот продукт впитывает зарубежные технологии, он невелик по размерам и составляет всего 50% от объема обычного распределительного устройства.
