Наружный высоковольтный вакуумный автоматический выключатель типа ZW32-40.5 использует уникальную конструкцию интегрированных твердых герметичных полюсов и высоконадежный механизм работы. Это устройство в основном используется в электросетях воздушных линий среднего напряжения для разделения и объединения токов нагрузки, токов перегрузки и токов короткого замыкания.
Наружный высоковольтный вакуумный автоматический выключатель типа ZW32-40.5 использует уникальную конструкцию интегрированных твердых герметичных полюсов и высоконадежный механизм работы. Это устройство в основном используется в электросетях воздушных линий среднего напряжения для разделения и объединения токов нагрузки, токов перегрузки и токов короткого замыкания.
◇ Чрезвычайно высокая надежность
◇ Полностью без технического обслуживания на протяжении всего срока службы
◇ Имеет высокий механический и электрический срок службы
◇ Вся машина имеет небольшой размер, легкий вес и легкий для установки
◇ температура окружающего воздуха: -30℃~+60℃;
◇ Высота над уровнем моря: не более 3000м;
◇ Скорость ветра не более 34 м/с;
◇ вибрация или движение грунта извне коммутационного устройства и управляющего устройства незначительны;
◇ Уровень грязности : IV класс;
◇ Температура хранения: -40 ℃ ~ + 85 ℃.
| порядковый номер | Проект | единица | значительное число |
| 1 | номинальное напряжение | кВ | 40.5 |
| 2 | номинальный ток | А | 630/1250 |
| 3 | номинальная частота | Гц | 50 или 60 |
| 4 | Выдерживаемое напряжение на промышленной частоте 1мин (мокрый) (сухой) фазы, к земле/разрыву | кВ | 8095/95 |
| 5 | Ток выдерживаемого импульса молнии (пик) между фазами, к земле/разрыву | кВ | 185 |
| 6 | Номинальный ток разрыва короткого замыкания | кА | 25/31.5 |
| 7 | Номинальный ток закрытия короткого замыкания (пик) | кА | 63/80 |
| 8 | Номинальный пиковый выдерживаемый ток | кА | 63/80 |
| 9 | 4s кратковременный выдерживающий ток | кА | 25/31.5 |
| 10 | номинальный рабочий цикл | минуты-0,1 с-комбинированные минуты-3 с-комбинированные минуты-6 с комбинированные минуты-60 с восстановление | |
| 11 | Количество отключений номинального тока короткого замыкания | раз | 30 |
| 12 | механический срок службы | раз | 10000 |
| 13 | Напряжение управления механизмом | В | AC/DC220 |
| 14 | Выдерживаемое напряжение промышленной частоты вторичного контура 1 мин | кВ | 2 |
| порядковый номер | Проект | единица | значительное число |
| 1 | расстояние открытия контактов | мм | 16±1 |
| 2 | сверхход контакта | мм | 4±0.5 |
| 3 | скорость открытия | м/с | 1.4-1.8 |
| 4 | скорость замыкания | м/с | 0.4-0.8 |
| 5 | время отскока при закрытии контакта | мс | ≤5 |
| 6 | расстояние между центрами фазы | мм | 460±2 |
| 7 | Различные периоды трехфазного включения и включения | мс | ≤2 |
| 8 | Сопротивление проводящего контура каждой фазы | μΩ | <80 |
| 9 | время включения | мс | ≤100 |
| 10 | время открытия | мс | ≤50 |
| 11 | Масса | кг | 270 |

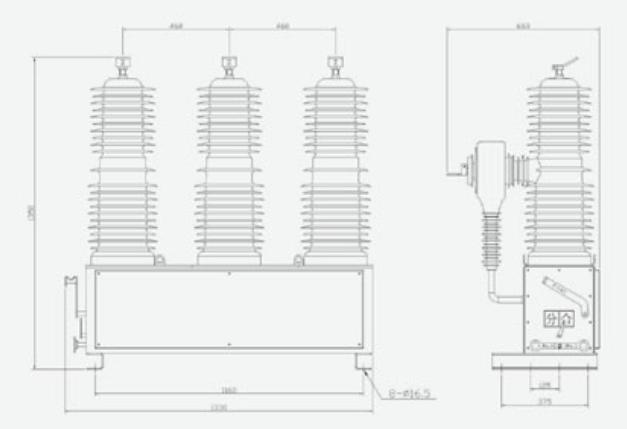

Наружный высоковольтный вакуумный автоматический выключатель типа ZW32-40.5 в основном состоит из интегрированного полюса с твердым уплотнением, трансформатора тока, механизма управления и коробки. Этот тип автоматического выключателя имеет миниатюрную конструкцию, а корпус использует высококачественную стальную коробку. Трансформатор тока может быть выбран в соответствии с потребностями пользователя.
Открытый высоковольтный вакуумный автоматический выключатель типа ZW32-40.5 и комбинированный интеллектуальный контроль. Операция включения и включения переключателя может осуществляться на месте, а также может управляться дистанционным управлением через интерфейс связи. Другая информация автоматического выключателя также может быть передана в центр управления, каналы связи могут выбрать кабель, оптоволокно, GPRS/CDMA, GSM и т. Д.
Принцип тушения дуги
Открытый высоковольтный вакуумный автоматический выключатель типа ZW32-40.5 использует вакуумный прерыватель, который использует вакуум в качестве дугового гасения и изоляционной среды, имеет чрезвычайно высокую степень вакуума. При открытии подвижных и статических контактов под действием рабочего механизма между контактами образуется вакуумная дуга. В то же время благодаря особой структуре контактов в зазоре между контактами образуется соответствующее продольное магнитное поле, которое способствует сохранению вакуумной дуги диффузионного типа и равномерному распределению дуги на поверхности контактов и сохранению низкого напряжения дуги. Поскольку продольное магнитное поле используется для управления вакуумной дугой, вакуумный автоматический выключатель обладает сильной и стабильной способностью отключать ток.
Электрическое накопление энергии
Электродвигатель воздействует на выходной крутящий момент на маленькое зубчатое колесо механизма и передает его на большую звездочку на шпинделе, тем самым приводя в движение рычаг поворота и заставляя пружину замыкания накапливать энергию. Когда винт на рычаге поворота нажимает на переключатель хода, источник питания двигателя отключается, и накопление энергии пружины завершается.
Ручное накопление энергии
Поворачивая выходной вал механизма, крутящий момент вращения передается на большую зубчатую колесу, которая полностью зацепляется с маленькой зубчатой колесной через маленькую зубчатую колесню на выходном вале, тем самым приводя в движение рычаг поворота и заставляя пружину закрытия накопить энергию.
Эксплуатация электромагнита включения
После того, как механизм получает сигнал замыкания, подвижное сердечник электромагнита замыкания движется вверх, толкая рычаг отключения замыкания вверх, так что полуось замыкания вращается против часовой стрелки. Снятие ограничения на замкнутый замкнутый
Ручная работа
Когда вилка, установленная на полувал закрытия, вращается против часовой стрелки, полувал закрытия вращается против часовой стрелки. Это дает тот же эффект, что и работа замыкающего электромагнита.
Работа повторного включения
После того, как механизм выпускает энергию пружины накопления энергии, механизм выполняет операцию закрытия, в состоянии закрытия механизм выполняет операцию накопления энергии, после завершения операции накопления энергии механизм находится в состоянии закрытия и накопления энергии, в этом состоянии после получения правильного сигнала механизм может осуществлять операцию автоматического повторного закрытия.
Эксплуатация электромагнита отключения
После того, как механизм получает сигнал открытия, движущееся сердечник электромагнита открытия движется вверх, толкая рычаг открытия и отключения вверх, так что полуось открытия вращается против часовой стрелки. Снятие ограничений с открывающего сына. В то же время отключатель вращается против часовой стрелки под давлением ролика, а коромысловая рычага вращается против часовой стрелки из-за тяги части тормозной пружины в переключателе, тем самым завершая операцию отключения.
Ручная работа
Когда вилка, установленная на полувал открытия, вращается против часовой стрелки, полувал открытия приводит в движение к вращению против часовой стрелки, тем самым создавая тот же эффект, что и работа электромагнита открытия.
Работа отключения избыточного тока
Когда катушка сверхтока в устройстве сверхтока проходит через указанный ток сцепления, электромагнит работает, а толкатель толкает рычаг сцепления. Вращайте полувал открытия против часовой стрелки, чтобы снять ограничение на открывающий узел, чтобы получить тот же эффект, что и работа электромагнита открытия, и завершить операцию отключения автоматического выключателя по перегрузке тока.
