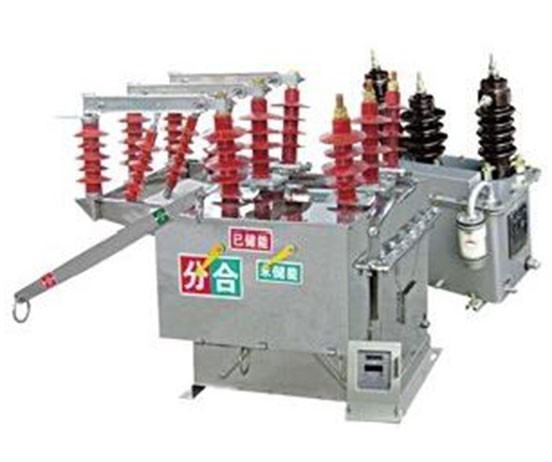

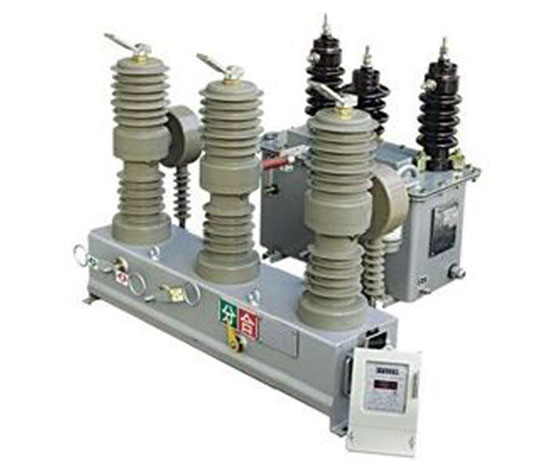

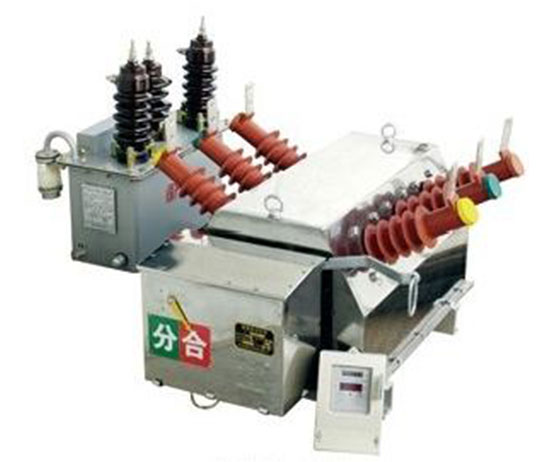

Вакуумный автоматический выключатель серии ZWOP-12 представляет собой трехфазный переменный ток 50 Гц, номинальное напряжение 12 кВ, интегрированное распределительное устройство для измерения, отключения и выключения тока нагрузки, тока перегрузки и тока короткого замыкания в распределительной системе.
Вакуумный автоматический выключатель серии ZWOP-12 представляет собой трехфазный переменный ток 50 Гц, номинальное напряжение 12 кВ, интегрированное распределительное устройство для измерения, отключения и выключения тока нагрузки, тока перегрузки и тока короткого замыкания в распределительной системе. Он также может гибко предустановить многофункциональную сигнализацию перегрузки и автоматическое отключение питания, сигнализацию потери фазы, запись и автоматическое считывание показаний счетчиков.
Он использует международный стандартный интерфейс IC-карты RS485, инфракрасную связь, большой экран ЖК-дисплея и множество технологий, гибкие предустановленные функции, использует IC-карту или портативный компьютер в качестве среды для реализации передачи информации между пользователем и компьютером отдела электроснабжения. Энергетический отдел может выбрать один или несколько методов передачи в соответствии с конкретными местными условиями, что удобно для энергетического отдела для осуществления управления компьютерной сетью, тем самым удовлетворяя потребности пользователей в эффективном и своевременном современном научном управлении.
| порядковый номер | Проект | единица | Значение данных | ||
| 1 | номинальное напряжение | кВ | 12 | ||
| 2 | номинальный ток | А | |||
| 3 | Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты (1мин) | кВ | 630 42 1250 | |
| Выдерживаемое напряжение молнии (пик) | кВ | 75 | |||
| 4 | Выдерживаемое напряжение промышленной частоты вторичного контура 1 мин | кВ | 2 | ||
| 5 | Номинальный ток разрыва короткого замыкания | кА | 16、20 | 20 | |
| 6 | Номинальный ток закрытия короткого замыкания (пик) | кА | 40、50 | 50 | |
| 7 | Номинальный пиковый выдерживаемый ток | кА | 40、50 | 50 | |
| 8 | 4S номинальный кратковременный выдерживающий ток | кА | 16、20 | 20 | |
| 9 | Номинальная последовательность работы | минуты-0,3 с-комбинированные минуты-180 с-комбинированные минуты | |||
| 10 | Количество отключений номинального тока короткого замыкания | раз | 30 | ||
| 11 | механический срок службы | раз | 10000 | ||
| 12 | Номинальное рабочее напряжение и номинальное напряжение вспомогательных цепей | В | переменный и постоянный ток 110, 220, постоянный ток 48, 24 | ||
| 13 | Допустимая толщина износа движущихся и статических контактов | мм | 3 | ||
| 14 | Номинальный ток сверхтокового отпуска | А | 5 | ||
Габаритные размеры корпуса автоматического выключателя
◆ Габаритные размеры корпуса предоплаченного измерительного вакуумного автоматического выключателя ZW6P-12 см. чертеж габаритов и монтажных размеров ZW6 данного руководства по выбору типа;
◆ Габаритные размеры корпуса предоплаченного измерительного вакуумного автоматического выключателя ZW8P-12 см. чертеж габаритов и монтажных размеров ZW8 данного руководства по выбору типа;
◆ Габаритные размеры корпуса предоплаченного измерительного вакуумного автоматического выключателя ZW32P-12 приведены в данном руководстве по выбору типа ZW32 и чертеже монтажных размеров.
1. Наименование продукта, модель, номинальный ток, номинальное напряжение, номинальный ток отключения;
2. Номинальное рабочее напряжение и номинальное напряжение электродвигателя накопителя энергии;
3. Коэффициент тока и точная ступень распределенного трансформатора тока;
4. Материал и цвет корпуса коробки;
5. если есть другие специальные требования, переговоры при заказе.
