Наружный высоковольтный вакуумный автоматический выключатель типа ZW7-40.5 используется для наружного высоковольтного электрического оборудования переменного тока 50Гц и напряжения 40,5КВ. Оснащена пружинной рабочей конструкцией или электромагнитной рабочей конструкцией, которая может дистанционно управлять электрическим открытием и закрытием, а также может вручную накопить энергию на месте, вручную открытие и закрытие. Проектные характеристики соответствуют требованиям национального стандарта GB1984-89 «Высоковольтные автоматические выключатели переменного тока». И соответствует требованиям стандарта Международной электротехнической комиссии IEC-56 «Высоковольтные автоматические выключатели переменного тока».
Наружный высоковольтный вакуумный автоматический выключатель серии ZW7-40.5 в основном используется для управления и защиты наружной системы передачи и трансформации 35 кВ, а также может применяться к нормальной эксплуатации и защите от короткого замыкания городских и сельских электросетей и промышленных и горнодобывающих предприятий. Общая структура изделия представляет собой фарфоровую бутылку; Верхняя фарфоровая бутылка оснащена вакуумным прерывателем, а нижняя фарфоровая бутылка представляет собой опорную фарфоровую бутылку. Подходит для помещений с частыми операциями. И имеет хорошее герметичное свойство, антистарение, устойчивость к высокому давлению, негорение, невзрыв, длительный срок службы.
| порядковый номер | Наименование | единица | значительное число | ||
| 1 | номинальное напряжение | кВ | 40.5 | ||
| 2 | номинальный ток | А | 1600 | ||
| 3 | номинальная частота | Гц | 50 | ||
| 4 | Номинальный ток разрыва короткого замыкания (эффективное значение) |
кА |
20 | 25 | 31.5 |
| 5 | Номинальный ток закрытия короткого замыкания (пик) | 50 | 63 | 80 | |
| 6 | Номинальный пиковый выдерживаемый ток | 50 | 63 | 80 | |
| 7 | Номинальный кратковременный выдерживающий ток 4s (эффективное значение) | 20 | 25 | 31.5 | |
| 8 | Выдерживаемое напряжение на промышленной частоте 1мин (эффективное значение) | кВ | Сухой: 95 (мокрый: 80) | ||
| 9 | Выдерживаемое напряжение импульса молнии (пик) | 185 | |||
| 10 | Номинальная последовательность работы | минуты — 0,3 с в совокупности — 180 с в совокупности | |||
| 11 | Номинальное количество отключений тока отключения короткого замыкания | раз | 20 | ||
| 12 | механический срок службы | 10000 | |||
| 13 | Масса | кг | 1000 | ||

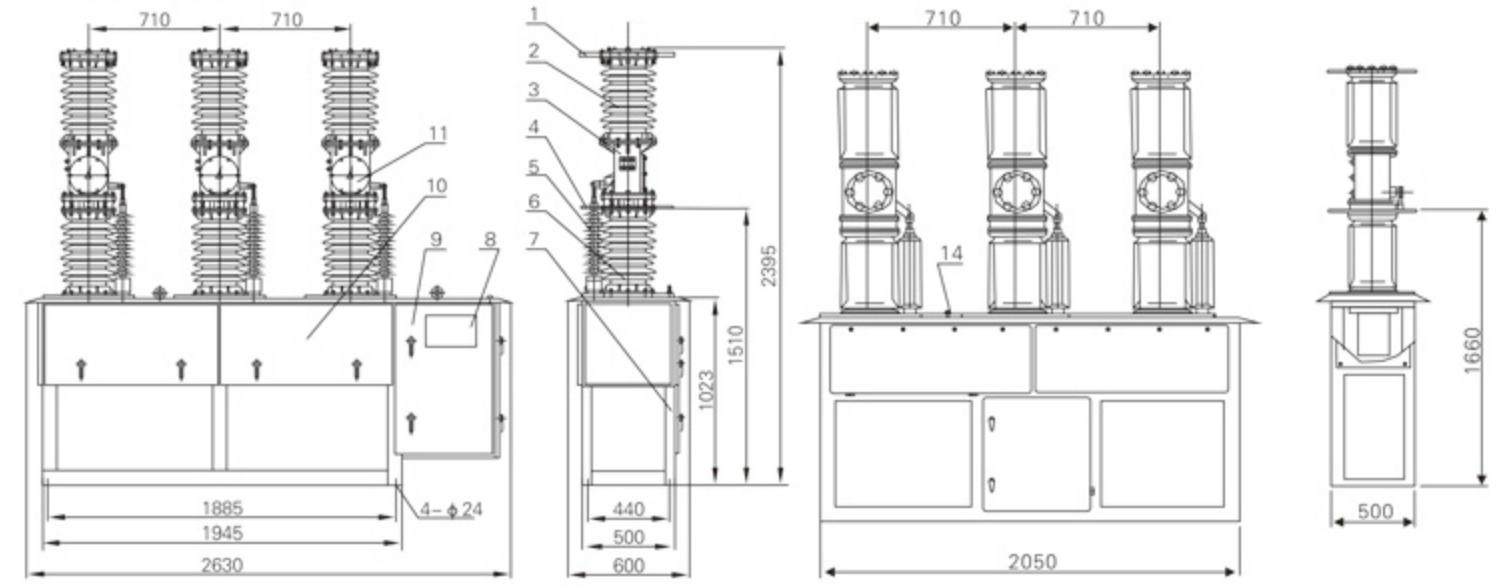

1. Верхний и входной конец провода
2. Фарфоровая рукава вакуумного прерывателя
3. Кронштейн
4. Нижний выходной конец
5. Изолированный тяговой стержень
6. Фарфоровая рукава столба
7. Нижняя рама
8. Табличка с шильдиком
9. Механизм CT19BW (внутри коробки)
10. Трансформатор тока (в коробке)
11. Крышка отверстия для рук
Он в основном используется для отключения и выключения тока нагрузки, тока перегрузки и тока короткого замыкания энергосистемы. Он подходит для защиты и управления подстанциями, промышленными и горнодобывающими предприятиями и городскими и сельскими распределительными сетями, особенно для мест с частыми операциями и городскими автоматизированными распределительными сетями.
