Наружный высоковольтный вакуумный автоматический выключатель типа ZW7-40.5 используется для наружного высоковольтного электрического оборудования переменного тока 50Гц и напряжения 40,5КВ. Оснащена пружинной рабочей конструкцией или электромагнитной рабочей конструкцией, которая может дистанционно управлять электрическим открытием и закрытием, а также может вручную накопить энергию на месте, вручную открытие и закрытие. Проектные характеристики соответствуют требованиям национального стандарта GB1984-89 «Высоковольтные автоматические выключатели переменного тока». И соответствует требованиям стандарта Международной электротехнической комиссии IEC-56 «Высоковольтные автоматические выключатели переменного тока».
Наружный высоковольтный вакуумный автоматический выключатель серии ZW7-40.5 в основном используется для управления и защиты наружной системы передачи и преобразования электроэнергии 35 кВ, а также может применяться для нормальной работы и защиты от короткого замыкания в городских и сельских электрических сетях и промышленных и горнодобывающих предприятиях. Общая структура изделия представляет собой фарфоровую бутылку; Верхняя фарфоровая бутылка оснащена вакуумным прерывателем, а нижняя фарфоровая бутылка представляет собой фарфоровую бутылку Подходит для помещений с частыми операциями. И имеет хорошее герметичное свойство, антистарение, устойчивость к высокому давлению, негорение, невзрыв, длительный срок службы, безопасность
| порядковый номер | Наименование | единица | значительное число | ||
| 1 | номинальное напряжение | кВ | 40.5 | ||
| 2 | номинальный ток | А | 1600 | ||
| 3 | номинальная частота | Гц | 50 | ||
| 4 | Номинальный ток разрыва короткого замыкания (эффективное значение) |
кА |
20 | 25 | 31.5 |
| 5 | Номинальный ток закрытия короткого замыкания (пик) | 50 | 63 | 80 | |
| 6 | Номинальный пиковый выдерживаемый ток | 50 | 63 | 80 | |
| 7 | Номинальный кратковременный выдерживающий ток 4s (эффективное значение) | 20 | 25 | 31.5 | |
| 8 | Выдерживаемое напряжение на промышленной частоте 1мин (эффективное значение) | кВ | Сухой: 95 (мокрый: 80) | ||
| 9 | Выдерживаемое напряжение импульса молнии (пик) | 185 | |||
| 10 | Номинальная последовательность работы | минуты-0,3 с в совокупности минуты-180 с в совокупности минуты | |||
| 11 | Номинальное количество отключений тока отключения короткого замыкания | раз | 20 | ||
| 12 | механический срок службы | 10000 | |||
| 13 | Масса | кг | 1000 | ||

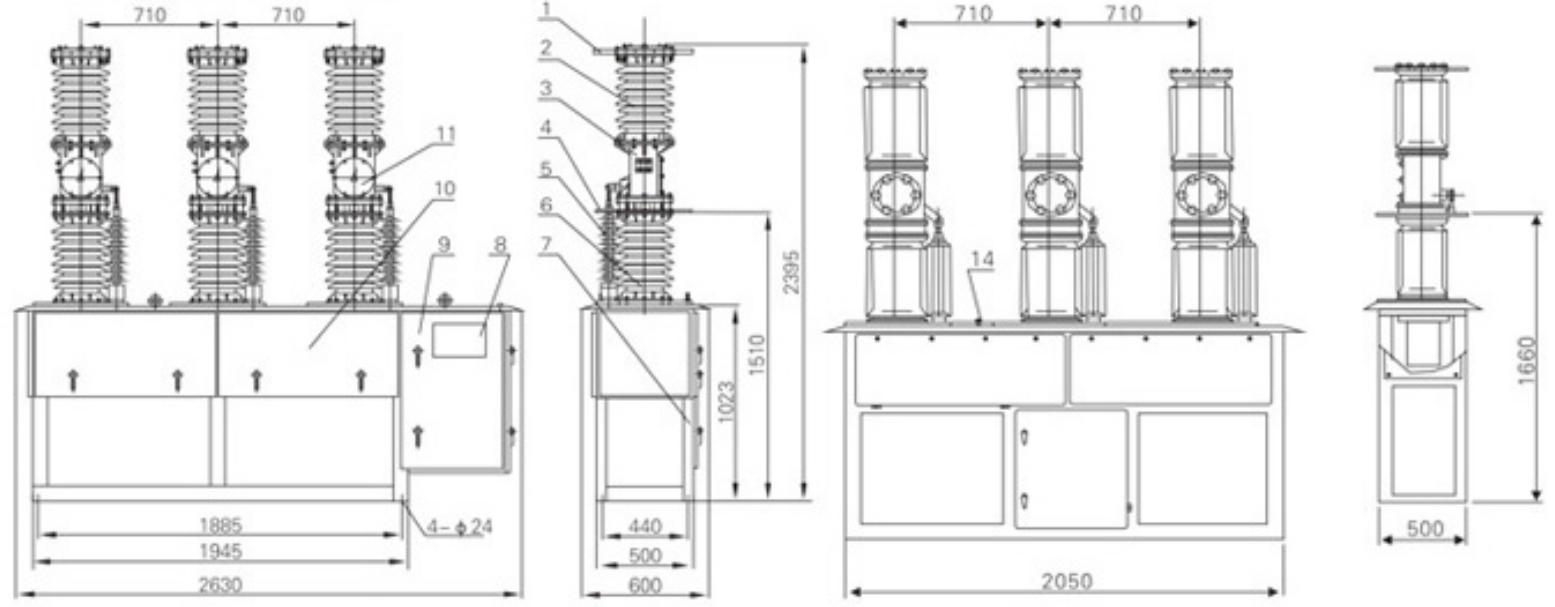

1. Верхний и входной конец провода
2. Фарфоровая рукава вакуумного прерывателя
3. Кронштейн
4. Нижний выходной конец
5. Изолированный тяговой стержень
6. Фарфоровая рукава столба
7. Нижняя рама
8. Табличка с шильдиком
9. Механизм CT19BW (внутри коробки)
10. Трансформатор тока (в коробке)
11. Крышка отверстия для рук
Выключатель нагрузки FZRN25A-12D имеет монолитную рамную сборную конструкцию, движущиеся и статические контакты в контуре каждой фазы закрыты в вакуумной трубке для образования вакуумного прерывателя, он и соответствующие проводники устанавливаются на монолитной изоляционной опоре.
Кольцевая сетка с твердой изоляцией серии GT-12 является полностью изолированным, полностью герметичным и не требующим технического обслуживания вакуумным распределительным устройством с твердой изоляцией.
Внутренний высоковольтный разъединитель GN38-12 Внутренний высоковольтный разъединитель спроектирован и изготовлен для удовлетворения потребностей стационарных высоковольтных шкафов и кольцевых сетевых шкафов в компактности и миниатюризации.
Бронированное съемное металлическое закрытое распределительное устройство переменного тока типа KYN28-12 (GZS1) (далее именуемое «распределительное устройство») предназначено для трехфазной энергосистемы переменного тока 50Гц, предназначено для приема и распределения электрической энергии, а также для управления, защиты и контроля цепей.
Наружный высоковольтный изолирующий выключатель GW9 – это наружное высоковольтное электрическое оборудование переменного тока частотой 50 Гц. Номинальные уровни напряжения составляют 10 кВ, 15 кВ и 24 кВ, что позволяет высоковольтным линиям размыкаться и замыкаться без нагрузки.
Распределительное устройство типа KYN28A-24 (SDK1-24) имеет различные функции предотвращения неправильной эксплуатации, в том числе предотвращение перемещения ручной тележки с нагрузкой, предотвращение включения автоматического выключателя в закрытом положении заземляющего выключателя, предотвращение включения заземляющего выключателя под напряжением и предотвращение неправильного входа в отсек под напряжением.
Вакуумный автоматический выключатель серии ZN28-12 представляет собой высоковольтное внутреннее распределительное устройство номинальным напряжением 12КВ и трехфазным переменным током 50Гц.
Трехфазный масляный распределительный трансформатор серии S13-M является новым продуктом национальной науки и техники.
Внутренний высоковольтный вакуумный автоматический выключатель серии ZN85 (далее именуемый автоматическим выключателем) подходит для трехфазной энергосистемы переменного тока 50Гц с номинальным напряжением 40,5КВ, может быть использован для отключения и выключения тока нагрузки, тока перегрузки и тока неисправности на промышленных и горнодобывающих предприятиях, электростанциях и подстанциях.
Переключатель GN30-12D представляет собой форму с заземляющим ножом на основе переключателя типа GN30-12, который может удовлетворить потребности различных энергосистем.
Экологически чистая комбинированная подстанция YBW-35 представляет собой комплектный продукт, который объединяет распределительное устройство напряжения, трансформатор и низковольтное распределительное оборудование в одно целое.
Наружный высоковольтный разъединитель переменного тока серии GW5-40.5(72.5) представляет собой наружное высоковольтное электрооборудование переменного тока 50Гц с номинальным напряжением 40,5кВ.
PCBOX-DS01 Однофазный однометровый измерительный блок

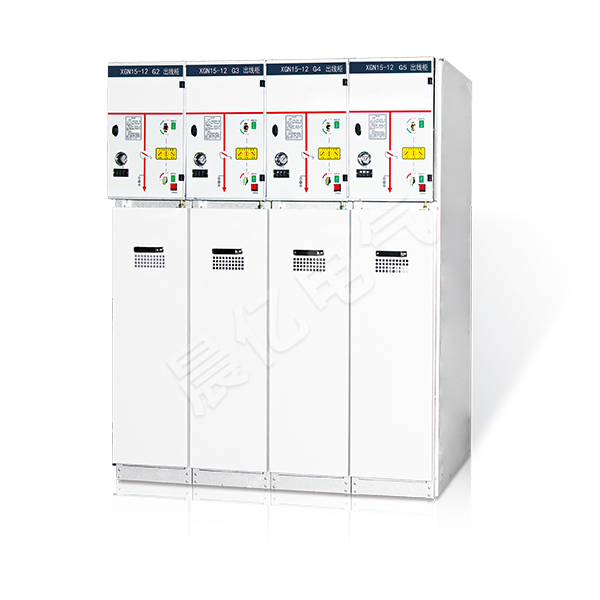

Металлическое закрытое распределительное устройство переменного тока блочного типа XGN15-12(SF6) (далее – шкаф кольцевой сети) – это высоковольтное электротехническое изделие, которое было спроектировано и разработано самостоятельно после внедрения зарубежных технологий и в соответствии с требованиями отечественной сельскохозяйственной энергетики и преобразования городских сетей.Все технические показатели соответствуют стандартам IEC62271-200:2003 и GB3906.
