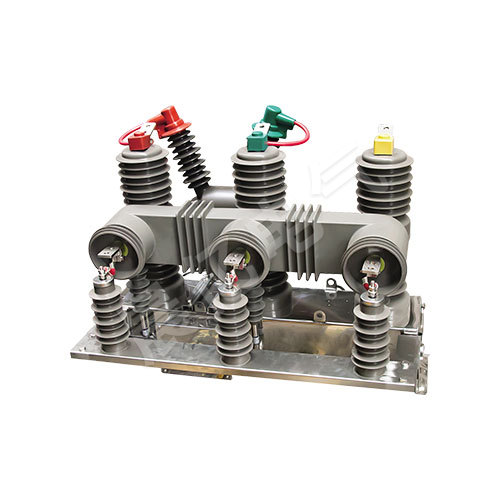

Интеллектуальный наружный высоковольтный вакуумный автоматический выключатель ZW8-12F(G) (далее именуемый интеллектуальным автоматическим выключателем) используется в трехфазной энергосистеме переменного тока 50Гц и напряжением 10-12КВ для отключения и отключения тока нагрузки.
Интеллектуальный наружный высоковольтный вакуумный автоматический выключатель ZW8-12F(G) (далее именуемый интеллектуальным автоматическим выключателем) используется в трехфазной энергосистеме переменного тока 50Гц и напряжением 10-12КВ для отключения и отключения тока нагрузки. Он имеет функцию защиты от перегрузки и короткого замыкания, функцию защиты от быстрого отключения, функцию защиты от задержки в определенном времени и функцию автоматического повторного включения.
Также можно оснастить разрядник или разъединитель (т.е. комбинация автоматического выключателя и разъединителя, далее именуемый «комбинированный интеллектуальный автоматический выключатель» и т.д.). Данный интеллектуальный автоматический выключатель имеет собственный источник питания, может управляться дистанционным управлением поблизости, оснащен интерфейсом CT и PT, может удовлетворить требования телеметрии.
| Наименование | единица | параметр | ||
| номинальное напряжение | 12 | |||
| Номинальный уровень изоляции | 1 мин Выдерживаемое напряжение на | сухой | КВ | 42
34 75 |
| Выдерживаемое напряжение импульса молнии (пик) | мокрый | |||
| номинальный ток | А | 630、400、200 | ||
| Номинальный ток разрыва короткого замыкания | КА | 20、16、12.5 | ||
| Номинальная последовательность работы | Баллов-0. 3 с-комбинированный балл-1 8 0 с-комбинированный балл | |||
| Номинальное количество токов отключения короткого замыкания | раз | 30 | ||
| Номинальный ток закрытия короткого замыкания (пик) | кА | 50 | ||
| Номинальный пиковый выдерживаемый ток | кА | 50 | ||
| Номинальный кратковременный выдерживающий ток | 20 | |||
| Номинальная продолжительность отключения короткого замыкания | С | 4 | ||
| время открытия
(шунт-отключение) |
Максимальное рабочее |
мс |
15~50 | |
| Номинальное рабочее напряжение | 15~50 | |||
| Минимальное рабочее | 30~60 | |||
| время включения | мс | 25~50 | ||
| время полного отключения | мс | ≤100 | ||
| время дуги | мс | ≤20 | ||
| механический срок службы | раз | 10000 | ||
| мощность включения | J | 70 | ||
| Номинальная входная мощность двигателя накопителя энергии | W | ≤220 | ||
| Номинальное рабочее напряжение и номинальное напряжение вспомогательного контура | В | DC22011024 | ||
| AC22011024 | ||||
| время накопления энергии при номинальном напряжении | С | <8 | ||
| сверхтоковый отпуск | номинальный ток | А | 5 | |
| Точность тока отключения | % | ±10 | ||
| регулирование перегрузки тока | А | 1~9 | ||
| регулировка быстрого отключения | мс | 6~20 | ||
| время задержки | 80~500 | |||
| дистанционное | м | 30 | ||
| количество совпадений | раз | 1~3 | ||
